68

 | Svensk

d

180°

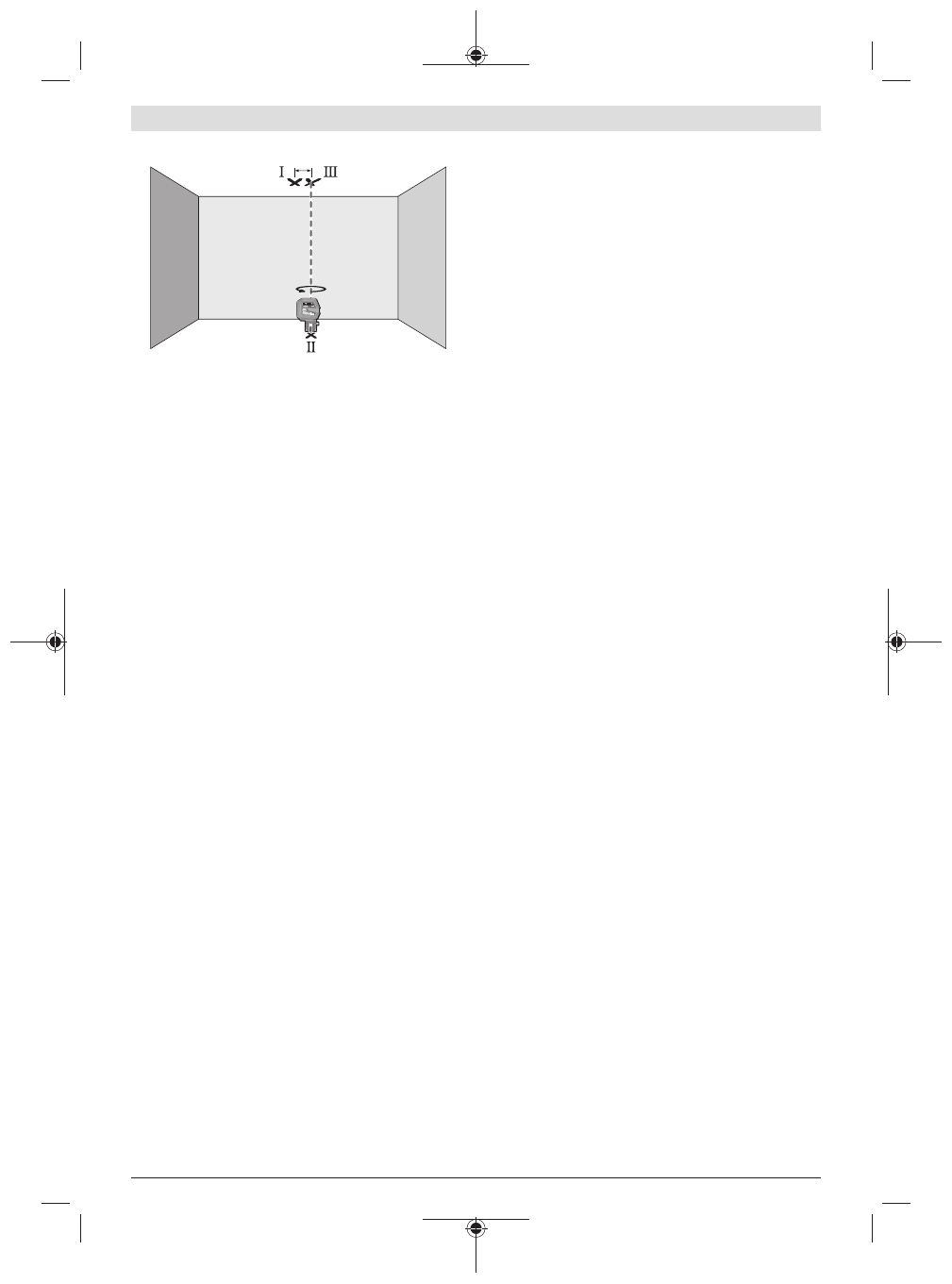

– Vrid mätverktyget i 180°. Positionera det så att mitten av

den undre laserpunkten ligger på den redan markerade
punkten II. Låt mätverktyget nivellera. Markera mitten på
den övre laserpunkten (punkt III).

– Differensen

d

 mellan de båda markerade punkterna

Ⅰ

 och

Ⅲ

 utgör den faktiska avvikelsen från lodrät nivå.

Den maximala tillåtna avvikelsen beräknar du på följande
sätt:
dubbelt avstånd mellan golv och tak ×

0,7

 mm/m.

Exempel: Vid ett avstånd mellan golv och tak på

5

 m får den

maximala avvikelsen uppgå till
2 ×

5

 m × ±

0,7

 mm/m = ±

7

 mm. Punkterna

Ⅰ

 och

Ⅲ

 får

därmed vara max

7

 mm från varandra.

Arbetsanvisningar

u

Använd alltid endast mitten av laserpunkten resp.
laserlinjen för markering.

 Storleken på laserpunkten

resp. bredden på laserlinjen ändras med avståndet.

Arbeta med vridplattformen RM 10 (se bild F–H)

Med hjälp av vridplattformen

(11)

 kan du vrida

mätinstrumentet i 360° runt en central, alltid synlig
lodpunkt. På så sätt kan laserlinjerna justeras in utan att
mätinstrumentets position behöver ändras.
Med finjusteringsskruven

(14)

 kan lodräta laserlinjer riktas

in exakt vid referenspunkter.
Sätt mätverkyget med spåret

(6)

 på gejdern

(12)

 på

vridplattan

(11)

 och skjut mätverktyget till anslag på plattan.

För frånskiljning, dra mätverktyget i omvänd riktning från
vridplattan.

Positioneringsmöjligheter för vridplattan:
– stående på en jämn yta,
– fastskruvad på en lodrät yta,
– med hjälp av magneterna

(15)

 på metalliska ytor,

– med hjälp av takklämman

(16)

 på taklister i metall.

Rikta in vridplattformen

(11)

 grovt innan du slår på

mätinstrumentet.

Arbeta med laser-måltavla

Laser-måltavlan

(20)

 förbättrar synligheten hos laserstrålen

vid ogynnsamma villkor och stora avstånd.
Den reflekterande halvan av laser-måltavlan

(20)

 förbättrar

laserlinjens synlighet, tack vare den transparenta hälften är
laserlinjen synlig även från baksidan av laser-måltavlan.

Arbeta med stativet (tillbehör)

Ett stativ ger ett stabilt, höjdjusterbart mätunderlag. Sätt
mätverktyget med 1/4"-stativhållaren

(5)

 på stativets gänga

(21)

 eller på ett vanligt kamerastativ. Skruva fast

mätinstrumentet med fästskruven.
Rikta in stativet grovt innan du startar mätinstrumentet.

Fäste med universalhållaren (tillbehör) (se bild N)

Med hjälp av den universella hållaren

(17)

 kan du fästa

mätinstrumentet t.ex. på lodräta ytor, rör eller magnetiska
material. Universalhållaren är också lämplig som golvstativ
och underlättar höjdinriktning för mätverktyget.
Rikta in universalhållaren

(17)

 grovt innan du startar

mätinstrumentet.

Arbete med plattformen LB 10 (tillbehör)

Med hjälp av hållare

(18)

 kan du fästa mätinstrumentet på

lodräta ytor eller magnetiska material. I kombination med
takklämman

(16)

 kan mätinstrumentet även riktas in i

höjden.
Rikta in hållaren

(18)

 grovt innan du slår på

mätinstrumentet.

Arbete med lasermottagare (tillbehör) (se bild N)

Vid ogynnsamma ljusförhållanden (ljus bakgrund, direkt
solljus) och på större avstånd använder du
lasermottagaren

(19)

 för att lättare hitta laserlinjerna.

Alla driftsätt är lämpliga för användning tillsammans med
lasermottagaren

(19)

.

Laser-glasögon (tillbehör)

Laser-glasögonen filtrerar omgivningsljuset. Därigenom
verkar laserljuset ljusare för ögat.

u

Använd inte laserglasögonen som skyddsglasögon.

Laserglasögonen används för att kunna se laserstrålen
bättre. Den skyddar dock inte mot laserstrålningen.

u

Använd inte laserglasögonen som solglasögon eller i
trafiken.

Laserglasögonen ger inget fullständigt UV-

skydd och försämrar färgseendet.

Arbetsexempel (se bild I–N)

Exempel på användningsmöjligheter för mätinstrumentet
finns på grafiksidorna.

Underhåll och service

Underhåll och rengöring

Håll alltid mätinstrumentet rent.
Sänk inte ner mätinstrumentet i vatten eller andra vätskor.
Torka av smuts med en fuktig, mjuk trasa. Använd inga
rengörings- eller lösningsmedel.
Rengör särskilt ytorna vid laserns utgångsöppning
regelbundet och ta bort eventuellt damm.
Förvara och transportera bara mätinstrumentet i
skyddsfodralet

(24)

.

Skicka in mätinstrumentet i skyddsväskan

(24)

 vid

reparation.
