102

 | Polski

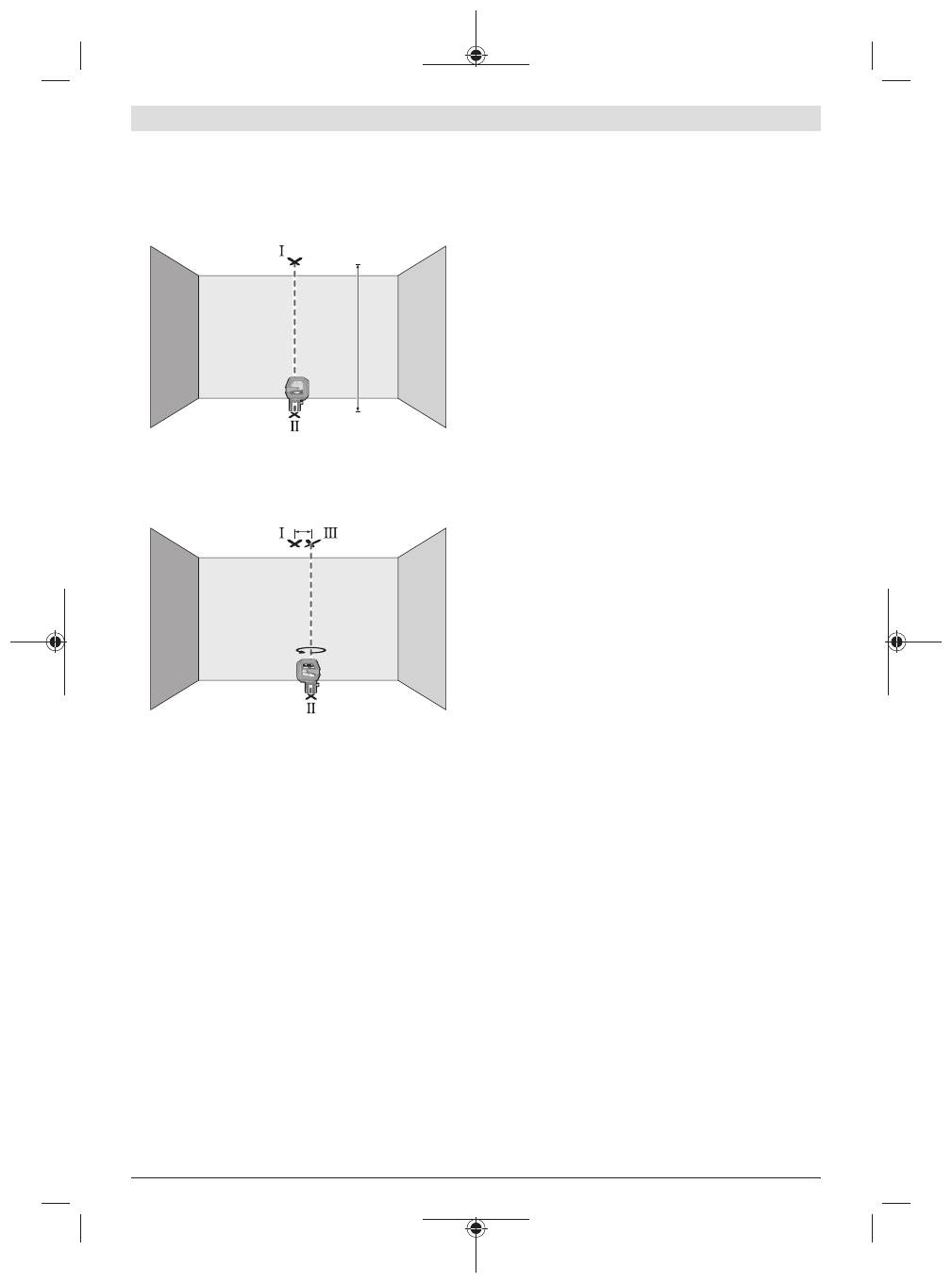

– Zamontować urządzenie pomiarowe na uchwycie

obrotowym

(11)

 i ustawić je na podłodze. Wybrać tryb

punktowy i odczekać, aż urządzenie pomiarowe zakończy
automatyczną niwelację.

5 m

– Zaznaczyć środek górnego punktu laserowego na suficie

(punkt

Ⅰ

). Oprócz tego zaznaczyć środek dolnego punktu

laserowego na podłodze (punkt

Ⅱ

).

d

180°

– Obrócić urządzenie pomiarowe o 180°. Ustawić je w taki

sposób, aby środek dolnego punktu laserowego pokrywał
się z zaznaczonym uprzednio punktem

Ⅱ

. Odczekać, aż

urządzenie pomiarowe zakończy automatyczną niwelację.
Zaznaczyć środek górnego punktu laserowego (punkt

Ⅲ

).

– Z różnicy

d

 pomiędzy obydwoma zaznaczonymi punktami

Ⅰ

 i

Ⅲ

 wyniknie rzeczywiste odchylenie urządzenia pomia-

rowego od pionu.

Maksymalne dopuszczalne odchylenie obliczane jest w na-
stępujący sposób:
Podwójna odległość pomiędzy podłogą a sufitem
×

0,7

 mm/m.

Przykład: Przy odległości pomiędzy podłogą a sufitem

5

 m

maksymalne odchylenie może wynosić
2 ×

5

 m × ±

0,7

 mm/m = ±

7

 mm. W związku z tym punkty

Ⅰ

 i

Ⅲ

 mogą być od siebie oddalone maksymalnie o

7

 mm.

Wskazówki dotyczące pracy

u

Do zaznaczania należy używać zawsze tylko środka
punktu laserowego lub linii laserowej.

 Wielkość punktu

laserowego oraz szerokość linii laserowej zmienia się w
zależności od odległości.

Praca z uchwytem obrotowym RM 10 (zob. rys. F–H)

Dzięki uchwytowi obrotowemu

(11)

 urządzenie pomiarowe

można obrócić o 360° dookoła centralnego, zawsze widocz-
nego punktu w pionie. Dzięki temu linie laserowe można
ustawić bez zmieniania pozycji urządzenia pomiarowego.
Przy pomocy śruby do precyzyjnej regulacji

(14)

 można wy-

równać pionowe linie laserowe według punktów odniesienia.
Rowek prowadzący

(6)

 urządzenia pomiarowego nasadzić

na szynę prowadzącą

(12)

 uchwytu obrotowego

(11)

 i do

oporu nasunąć urządzenie pomiarowe na platformę.
W celu demontażu należy zdjąć urządzenie pomiarowe z
uchwytu, wykonując powyżej wymienione czynności w od-
wrotnym kierunku.

Możliwe pozycje uchwytu obrotowego:
– pozycja stojąca na równej powierzchni,
– uchwyt przykręcony do powierzchni pionowej,
– za pomocą magnesów

(15)

 zamocowany do powierzchni

metalowych,

– w połączeniu z uchwytem sufitowym

(16)

 zamocowany

do listew sufitowych,.

Przed włączeniem urządzenia pomiarowego należy z grubsza
wyregulować uchwyt obrotowy

(11)

.

Praca z laserową tablicą celowniczą

Laserowa tablica celownicza

(20)

 poprawia widoczność

wiązki laserowej przy niekorzystnych warunkach lub więk-
szych odległościach.
Odblaskowa połowa laserowej tablicy celowniczej

(20)

 po-

prawia widoczność linii laserowej, przez transparentną poło-
wę linia laserowa jest widoczna także od tyłu laserowej tabli-
cy celowniczej.

Praca ze statywem (osprzęt)

Aby zapewnić stabilną podstawę pomiaru z ustaloną wysoko-
ścią, zaleca się użycie statywu. Urządzenie pomiarowe z
przyłączem do statywu 1/4"

(5)

 założyć na gwint statywu

(21)

 lub dowolnego statywu fotograficznego. Dokręcić urzą-

dzenie pomiarowe za pomocą śruby ustalającej statywu.
Przed włączeniem urządzenia pomiarowego, należy z grub-
sza wyregulować statyw.

Mocowanie za pomocą uniwersalnego uchwytu (osprzęt)
(zob. rys. N)

Za pomocą uniwersalnego uchwytu

(17)

 można zamocować

urządzenie pomiarowe np. na powierzchniach pionowych,
rurach lub materiałach magnetycznych. Uniwersalny uchwyt
można stosować również jako statyw naziemny; ułatwia on
zmienianie położenia urządzenia pomiarowego na wysokość.
Przed włączeniem urządzenia pomiarowego należy z grubsza
wyregulować uniwersalny uchwyt

(17)

.

Praca z uchwytem LB 10 (osprzęt)

Za pomocą uchwytu

(18)

 urządzenie pomiarowe można mo-

cować na powierzchniach pionowych lub materiałach ma-
gnetycznych. W połączeniu z uchwytem sufitowym

(16)

urządzenie pomiarowe można umieścić także na dużej wyso-
kości.
