 | Slovenčina

2,5 m

5,0 m

A

B

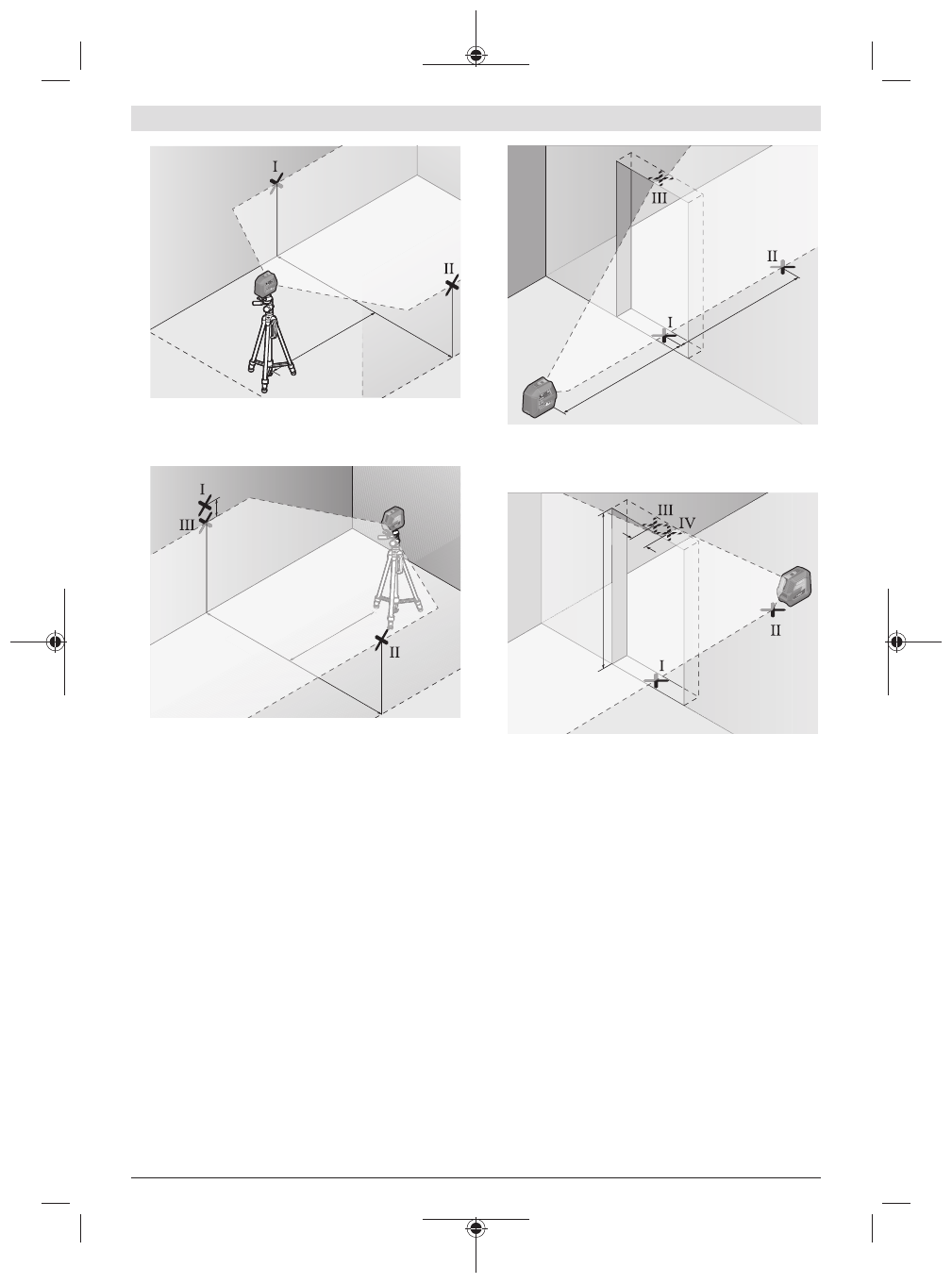

– Označte vo vzdialenosti 2,5 m od meracieho prístroja na

oboch stenách stred laserovej čiary (bod

Ⅰ

 na stene A

a bod

Ⅱ

 na stene B).

2,5 m

d

5,0 m

2,5

m

5,0 m

0 m

A

B

– Postavte merací prístroj otočený o 180° vo vzdialenosti

5 m a nechajte ho dokončiť niveláciu.

– Vyrovnajte merací prístroj na výšku tak (pomocou statívu

alebo prípadne podložiek), aby stred laserovej čiary zasa-
hoval presne vopred označený bod

Ⅱ

 na stene B.

– Označte na stene A stred laserovej čiary ako bod

Ⅲ

 (zvis-

lo nad, resp. pod bodom

Ⅰ

).

– Rozdiel

d

 medzi obidvomi označenými bodmi

Ⅰ

 a

Ⅲ

 na ste-

ne A je skutočná odchýlka meracieho prístroja od horizon-
tály.

Na dráhe merania 2 ×

5

 m =

10

 m dosahuje maximálna

prípustná odchýlka:

10

 m × ±

0,3

 mm/m = ±

3

 mm. Rozdiel

d

 medzi bodmi

Ⅰ

 a

Ⅲ

smie teda byť maximálne

3

 mm.

Kontrola presnosti nivelácie zvislej čiary

Na túto kontrolu budete potrebovať otvor vo dverách, pri
ktorých je (na pevnom podklade) na každej strane dverí
miesto minimálne 2,5 m.
– Postavte merací prístroj do vzdialenosti 2,5 m od otvoru

dverí na pevnú rovnú podložku (nie na statív). Zapnite
merací prístroj a zvoľte vertikálny režim. Nasmerujte la-
serovú líniu na otvor dverí a nechajte merací prístroj do-
končiť niveláciu.

2,5 m

2,5 m

– Označte stred zvislej laserovej čiary na dne otvoru dverí

(bod

Ⅰ

), vo vzdialenosti 5 m na druhej strane otvoru dverí

(bod

Ⅱ

), ako aj na hornom okraji otvoru dverí (bod

Ⅲ

).

d

2 m

– Otočte merací prístroj o 180° a postavte ho na druhú

stranu otvoru dverí priamo za bod

Ⅱ

. Nechajte merací prí-

stroj, aby sa niveloval a nastavte zvislú laserovú čiaru tak,
aby jej stred prebiehal presne cez označený bod I a II.

– Označte si stred laserovej čiary na hornom okraji otvoru

dverí ako bod IV.

– Rozdiel

d

 medzi obidvomi označenými bodmi

Ⅲ

 a

Ⅳ

 je

skutočná odchýlka meracieho prístroja od zvislice.

– Odmerajte výšku otvoru dverí.
Maximálnu povolenú odchýlku vypočítate takto:
dvojnásobná výška otvoru dverí ×

0,3

 mm/m

Príklad: Pri výške otvoru dverí

2

 m smie byť maximálna od-

chýlka
2 ×

2

 m × ±

0,3

 mm/m = ±

1,2

 mm. Body

Ⅲ

 a

Ⅳ

 smú teda

ležať maximálne

1,2

 mm od seba.

Kontrola presnosti zvislice

Na túto kontrolu potrebujete voľnú dráhu merania na pev-
nom podklade s odstupom približne

5

 m medzi podlahou

a stropom.
– Namontujte merací prístroj na otočný držiak

(11)

 a po-

stavte ho na podlahu. Zvoľte prevádzku s bodovým la-
serom a nechajte merací prístroj dokončiť niveláciu.
