 | Svensk

Kontrollera först höjd- och nivelleringsprecisionen hos den
vågräta laserlinjen och därefter nivelleringsprecisionen hos
den lodräta laserlinjen.
Om mätverktyget vid en av dessa kontroller överskrider
maximal avvikelse bör det lämnas in för reparation till en

Bosch

-service.

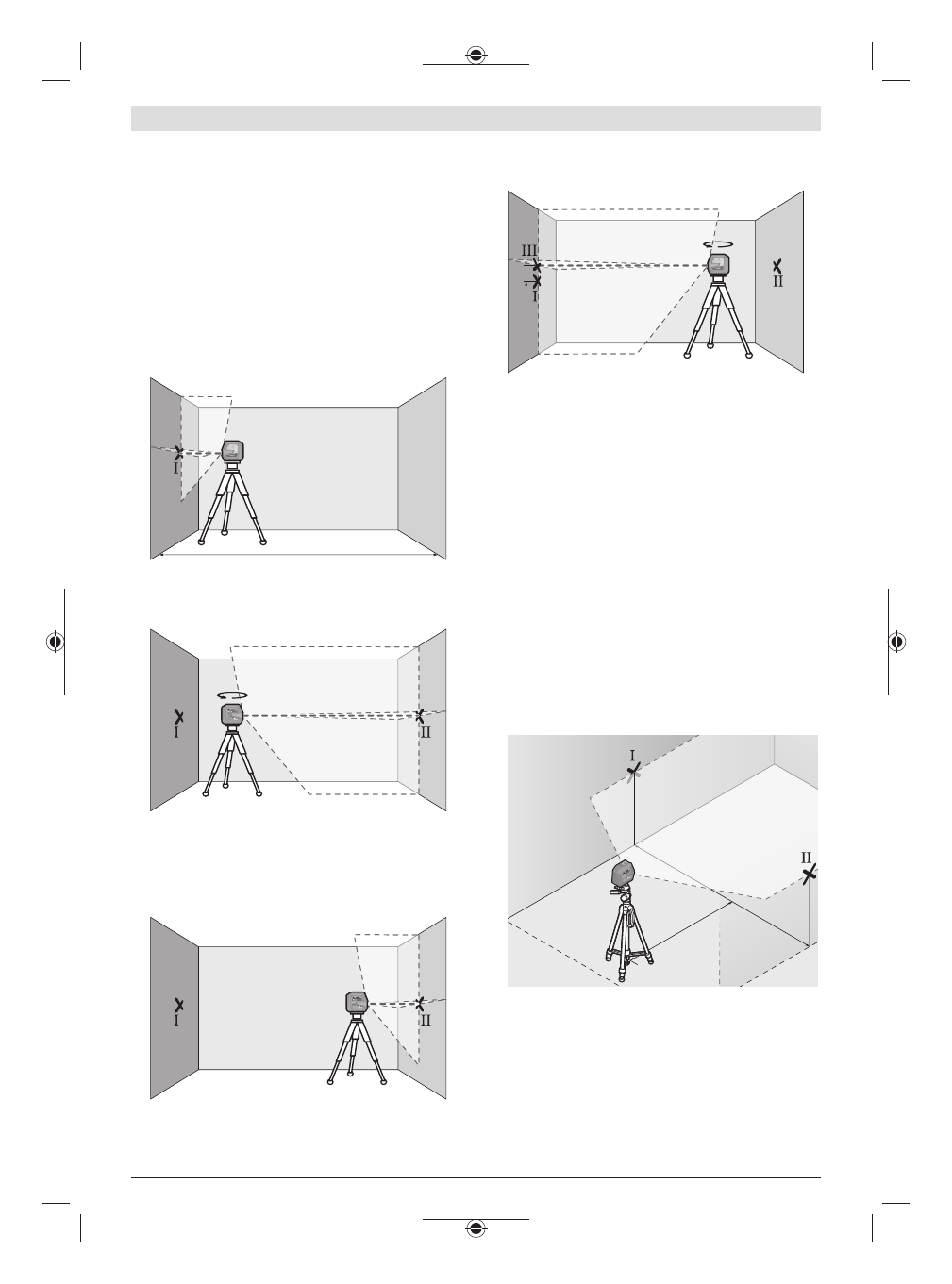

Kontrollera höjdprecisionen hos den vågräta linjen

För kontroll behöver du en fri mätsträcka på

5

 m på fast

underlag mellan två väggar, A och B.
– Montera mätinstrumentet i närheten av vägg A på ett

stativ eller ställ det på ett fast, jämnt underlag. Slå på
mätinstrumentet och välj krysslinjedrift.

5 m

A

B

– Rikta in lasern på närmsta vägg A och låt mätinstrumentet

nivelleras. Markera mitten av punkten vid vilken
laserlinjerna korsas på väggen (punkt

Ⅰ

).

180°

A

B

– Vrid mätinstrumentet i 180°, låt det nivelleras och

markera krysspunkten för laserlinjerna på motsatt vägg B
(punkt

Ⅱ

).

– Placera mätinstrumentet – utan att vrida det – nära

vägg B, starta det och låt det nivelleras.

A

B

– Rikta in mätinstrumentet i höjden (med hjälp av stativet

eller eventuellt med underlag), så att laserlinjernas

krysspunkt träffar precis på tidigare markerad punkt

Ⅱ

 på

vägg B.

d

180°

A

B

– Vrid mätinstrumentet i 180° utan att ändra höjden. Rikta

in det på vägg A så att den lodräta laserlinjen löper genom
den tidigare markerade punkten

Ⅰ

. Låt mätinstrumentet

nivelleras och markera krysspunkten för laserlinjerna på
vägg A (punkt

Ⅲ

).

– Differensen

d

 mellan de båda markerade punkterna

Ⅰ

 och

Ⅲ

 på vägg A utgör den faktiska höjdavvikelsen hos

mätinstrumentet.

Vid en mätsträcka på 2 ×

5

 m =

10

 m uppgår den maximalt

tillåtna avvikelsen:

10

 m × ±

0,3

 mm/m = ±

3

 mm. Differensen

d

 mellan

punkterna

Ⅰ

 och

Ⅲ

 får därför vara max

3

 mm.

Kontrollera nivelleringsprecisionen hos den vågräta
linjen

För kontrollen behöver du en fri ytan på ca. 5 ×

5

 m.

– Montera mätinstrumentet mellan väggarna A och B på ett

stativ eller ställ det på ett fast, jämnt underlag. Slå på
mätinstrumentet och välj horisontell drift. Låt
mätverktyget nivellera.

2,5 m

5,0 m

A

B

– Markera mitten av laserlinjen (punkt I på vägg A och punkt

II på vägg B) 2,5 m från mätverktyget på båda väggar.
