 | Italiano

Modalità

Lo strumento di misura dispone di modalità di funzionamen-
to, fra le quali è sempre possibile scegliere:
–

Modalità a linee incrociate e puntiforme

 (vedere

Fig.

A

): lo strumento di misura genera una linea laser oriz-

zontale e una verticale rivolte in avanti, nonché un punto
laser in verticale verso l’alto e uno verso il basso.

–

Funzionamento orizzontale

 (vedere Fig.

B

): lo strumen-

to di misura genera una linea laser orizzontale.

–

Funzionamento verticale

 (vedere Fig.

C

): lo strumento

di misura genera una linea laser verticale.
Posizionando lo strumento di misura nel locale, la linea la-
ser verticale verrà visualizzata sul soffitto, oltre il punto la-
ser superiore.

–

Modalità puntiforme

 (vedere Fig.

D

): lo strumento di mi-

sura genera un punto laser in verticale verso l’alto e uno
verso il basso.

Per cambiare modalità, premere il tasto di modalità laser

(3)

fino a quando i raggi laser vengano proiettati nella modalità
desiderata.
Tutte le modalità operative sono disponibili sia con funzione
di autolivellamento, sia con funzione di inclinazione.
Tutte le modalità operative sono idonee per il funzionamento
con il ricevitore laser

(19)

.

Livellamento automatico

Durante il funzionamento, lo strumento di misura sorveglia
costantemente la posizione. Se posizionato entro il campo di
autolivellamento di ±

4

°, lo strumento opererà con livella-

mento automatico. Fuori dal campo di autolivellamento, lo
strumento commuterà automaticamente in funzione di incli-
nazione.

Funzionamento con il sistema di autolivellamento
(vedere Fig. A–D)

Collocare lo strumento di misura su un fondo orizzontale so-
lido e fissarlo sul supporto ruotabile

(11)

 o sul

treppiede

(21)

.

Il livellamento automatico compenserà automaticamente le
irregolarità, entro il campo di autolivellamento di ±

4

°. Quan-

do i raggi laser passeranno a luce fissa, lo strumento di misu-
ra sarà livellato.
Se il livellamento automatico non è possibile, ad es. perché
la superficie d’appoggio dello strumento di misura differisce
di oltre

4

° dalla linea orizzontale, le linee laser lampeggeran-

no dapprima velocemente per 2 secondi, quindi velocemen-
te e ripetutamente ogni 5 secondi. Lo strumento di misura si
troverà in modalità Inclinazione.
Per proseguire a lavorare con il livellamento automatico, po-
sizionare lo strumento di misura orizzontalmente ed attende-
re l’autolivellamento. Non appena lo strumento di misura si
troverà entro il campo di autolivellamento di ±

4

°, i raggi laser

passeranno a luce fissa.
In caso di vibrazioni o variazioni di lunghezza durante il fun-
zionamento, il livellamento dello strumento di misura verrà
ripetuto automaticamente. Dopo il livellamento, verificare la
posizione dei raggi laser relativamente ai punti di riferimen-

to, per evitare errori causati da uno spostamento dello stru-
mento di misura.

Impiego con funzione di inclinazione (vedere Fig. E)

Posizionare lo strumento di misura su un fondo inclinato. Im-
piegando la funzione di inclinazione, le linee laser lampegge-
ranno dapprima velocemente per 2 secondi, quindi veloce-
mente e ripetutamente ogni 5 secondi.
In modalità Inclinazione, le linee laser non verranno più livel-
late e non saranno più necessariamente perpendicolari fra
loro.

Verifica della precisione dello strumento di
misura

Fattori che influiscono sulla precisione

L’influsso maggiore è quello esercitato dalla temperatura
ambiente. In modo particolare differenze di temperatura che
si muovono dal terreno verso l’alto possono deviare il raggio
laser.
Poiché la stratificazione di temperatura raggiunge il massimo
grado nei pressi del pavimento, qualora il tratto di misura sia
uguale o superiore a 20 m, lo strumento di misura andrà
sempre montato su un treppiede. Inoltre, per quanto possi-
bile, lo strumento di misura andrà collocato al centro
dell’area di lavoro.
Oltre ad influssi esterni, anche influssi sullo strumento (ad
es. cadute o urti violenti) potranno comportare scostamenti.
Per tale ragione, prima di iniziare il lavoro, occorrerà sempre
verificare la precisione di livellamento.
In ogni occasione, verificare dapprima la precisione in altez-
za e di livellamento della linea laser orizzontale, quindi la pre-
cisione di livellamento della linea laser verticale.
Se, durante una delle verifiche, lo strumento di misura do-
vesse superare lo scostamento massimo, farlo riparare da un
Servizio di Assistenza Clienti

Bosch

.

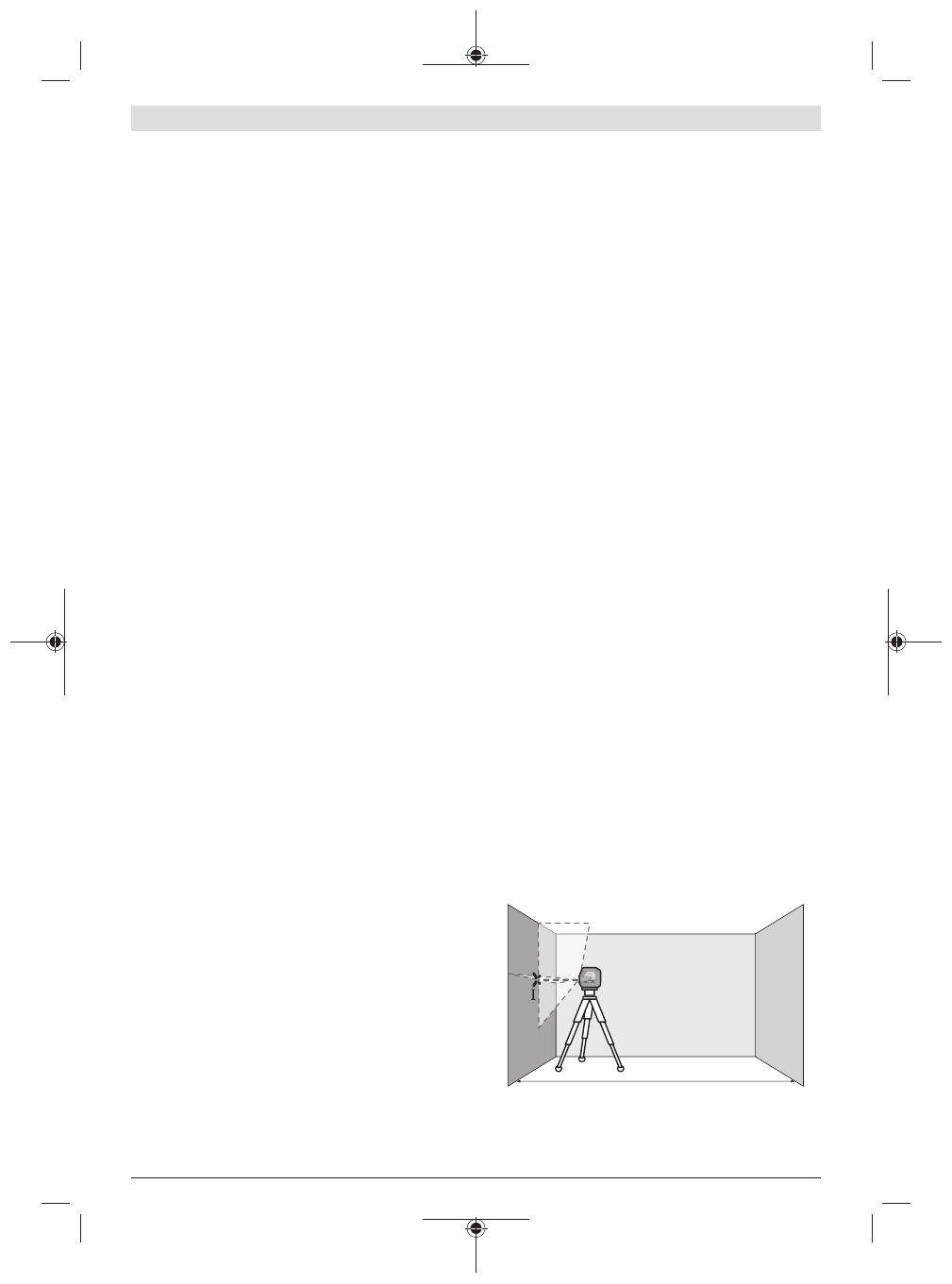

Verifica della precisione in altezza della linea orizzontale

Per la verifica, occorrerà un tratto di misura libero di

5

 m, su

base solida, fra due pareti A e B.
– Montare lo strumento di misura vicino alla parete A su un

treppiede, oppure posizionarlo su una base stabile e pia-
na. Accendere lo strumento di misura e selezionare la mo-
dalità a linee incrociate.

5 m

A

B

– Dirigere il laser sulla parete A vicina e attendere che lo

strumento di misura si autolivelli. Contrassegnare il cen-
tro del punto in cui le linee laser s’incroceranno sulla pare-
te (punto

Ⅰ

).
