5 m

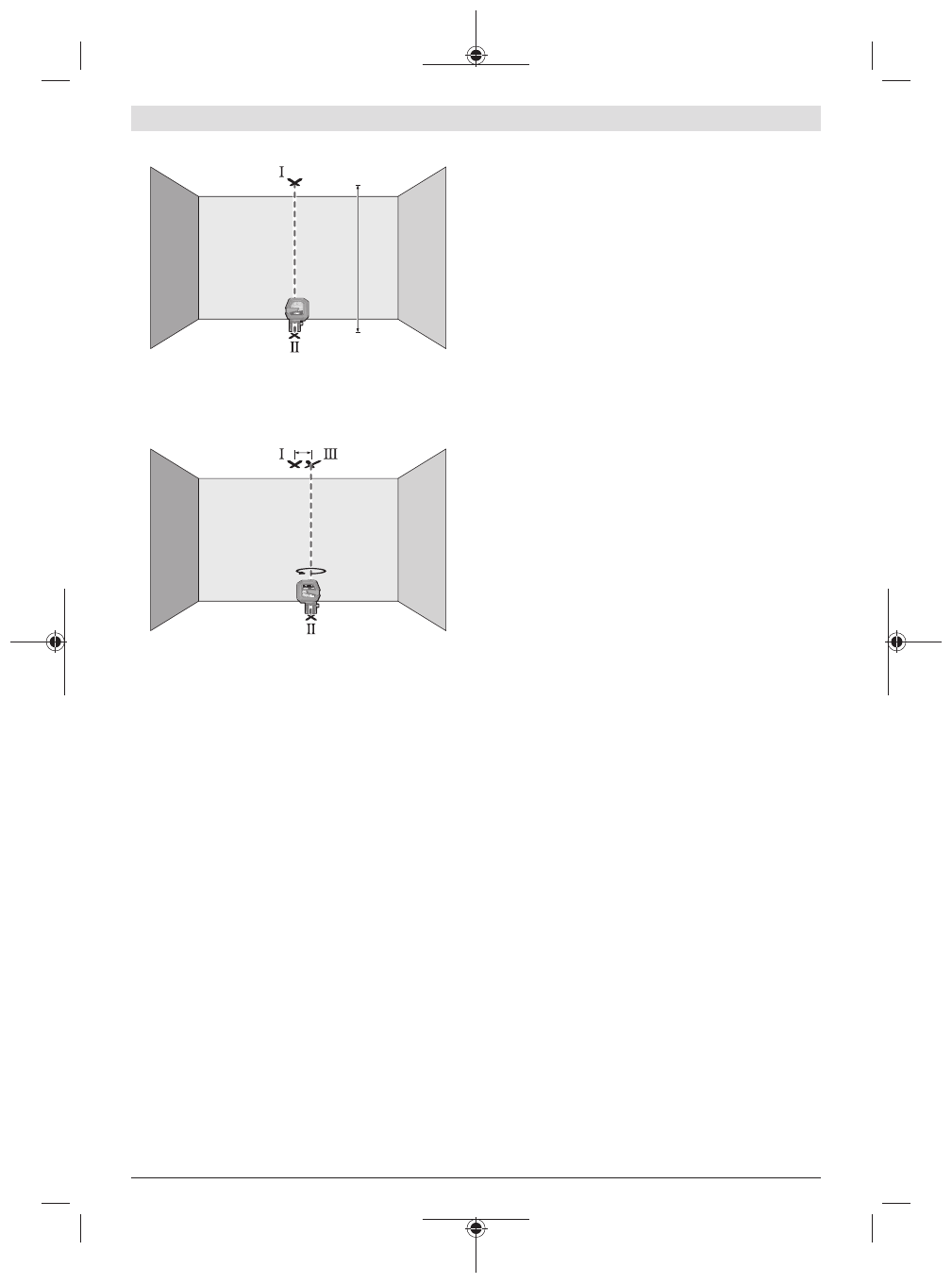

– Označte si stred horného laserového bodu na strope

(bod I). Okrem toho si označte aj stred dolného laserové-
ho bodu na podlahe (bod II).

d

180°

– Otočte merací prístroj o 180°. Nastavte jeho pozíciu tak,

aby stred dolného laserového bodu ležal na bode II, ktorý
ste si už označili. Nechajte merací prístroj dokončiť nivelá-
ciu. Označte si stred horného laserového bodu (bod III).

– Rozdiel

d

 medzi obidvomi označenými bodmi

Ⅰ

 a

Ⅲ

 na

strope je skutočná odchýlka meracieho prístroja od zvisli-
ce.

Maximálnu povolenú odchýlku vypočítate takto:
dvojnásobná vzdialenosť medzi podlahou
a stropom ×

0,7

 mm/m.

Príklad: Pri vzdialenosti medzi podlahou a stropom

5

 m smie

byť maximálna odchýlka
2 ×

5

 m × ±

0,7

 mm/m = ±

7

 mm. Body

Ⅰ

 a

Ⅲ

 smú teda ležať

maximálne

7

 mm od seba.

Pracovné pokyny

u

Na označovanie použite vždy len stred laserového
bodu, resp. laserovej čiary.

 Veľkosť laserového bodu,

resp. šírka laserovej čiary sa mení podľa vzdialenosti.

Práca s otočným držiakom RM 10 (pozri obrázky F–H)

Pomocou otočného držiaka

(11)

 môžete merací prístroj otá-

čať o 360° okolo stredovej, vždy viditeľnej päty kolmice. La-
serové línie sa tak dajú nastaviť bez toho, aby sa zmenila
poloha meracieho prístroja.
Skrutkou na presné nastavenie

(14)

 môžete zvislé laserové

línie nastaviť presne k referenčným bodom.
Nasaďte merací prístroj s vodiacou drážkou

(6)

 na vodiacu

lištu

(12)

 otočného držiaka

(11)

 a nasuňte merací prístroj až

na doraz na platformu.
Na odpojenie vytiahnite merací prístroj z otočného držiaka
v opačnom poradí.

Možnosti umiestnenia otočného držiaka:
– v stojacej polohe na rovnej ploche,
– priskrutkovaný na zvislej ploche,
– pomocou magnetov

(15)

 na kovových povrchoch,

– v spojení so stropnou svorkou

(16)

 na stropných lištách.

Pred zapnutím meracieho prístroja otočný držiak

(11)

zhruba vyrovnajte.

Práca s laserovou cieľovou tabuľkou

Cieľová tabuľka lasera

(20)

 zlepšuje viditeľnosť laserového

lúča pri nepriaznivých podmienkach a väčších vzdialenos-
tiach.
Odrážajúca polovica cieľovej tabuľky lasera

(20)

 zlepšuje

viditeľnosť laserovej čiary, vďaka priesvitnej polovici je la-
serová čiara rozpoznateľná aj zo zadnej stany cieľovej tabuľ-
ky lasera.

Práca so statívom (príslušenstvo)

Statív poskytuje stabilnú a výškovo nastaviteľnú meraciu
podložku. Nasaďte merací prístroj so 1/4" upínaním statívu

(5)

 na závit statívu

(21)

 alebo bežné fotostatívu. Priskrutkuj-

te merací prístroj skrutkou na presné nastavenie statívu.
Ešte predtým, ako zapnete merací prístroj, statív zhruba vy-
rovnajte.

Upevnenie s univerzálnym držiakom (príslušenstvo)
(pozri obrázok N)

Pomocou univerzálneho držiaka

(17)

 môžete upevniť merací

prístroj napr. na zvislých plochách, rúrach alebo magnetic-
kých materiáloch. Univerzálny držiak je práve taký výhodný
ako statív umiestnený na zemi a uľahčuje výškové nastavova-
nie meracieho prístroja.
Pred zapnutím meracieho prístroja univerzálny držiak

(17)

približne vyrovnajte.

Práca s držiakom LB 10 (príslušenstvo)

Pomocou držiaka

(18)

 môžete upevniť merací prístroj na

zvislých plochách alebo na magnetizovateľných materiáloch.
V kombinácii so stropnou sponou

(16)

 môžete merací prí-

stroj vyrovnať aj vo výške.
Pred zapnutím meracieho prístroja držiak

(18)

 zhruba vyrov-

najte.

Práca s prijímačom laserového lúča (príslušenstvo)
(pozri obrázok N)

Pri nepriaznivých svetelných podmienkach (svetlé okolie,
priame slnečné žiarenie) a na veľké vzdialenosti použite na
lepšie vyhľadanie laserových čiar prijímač laserového lúča

(19)

.

Všetky pracovné režimy sú vhodné pre prevádzku s lasero-
vým prijímačom

(19)

.

Okuliare na zviditeľnenie laserového lúča
(príslušenstvo)

Laserové okuliare na zviditeľnenie laserového lúča filtrujú
svetlo okolia. Vďaka tomu sa stáva svetlo lasera pre oko svet-
lejším.
