122

 | Magyar

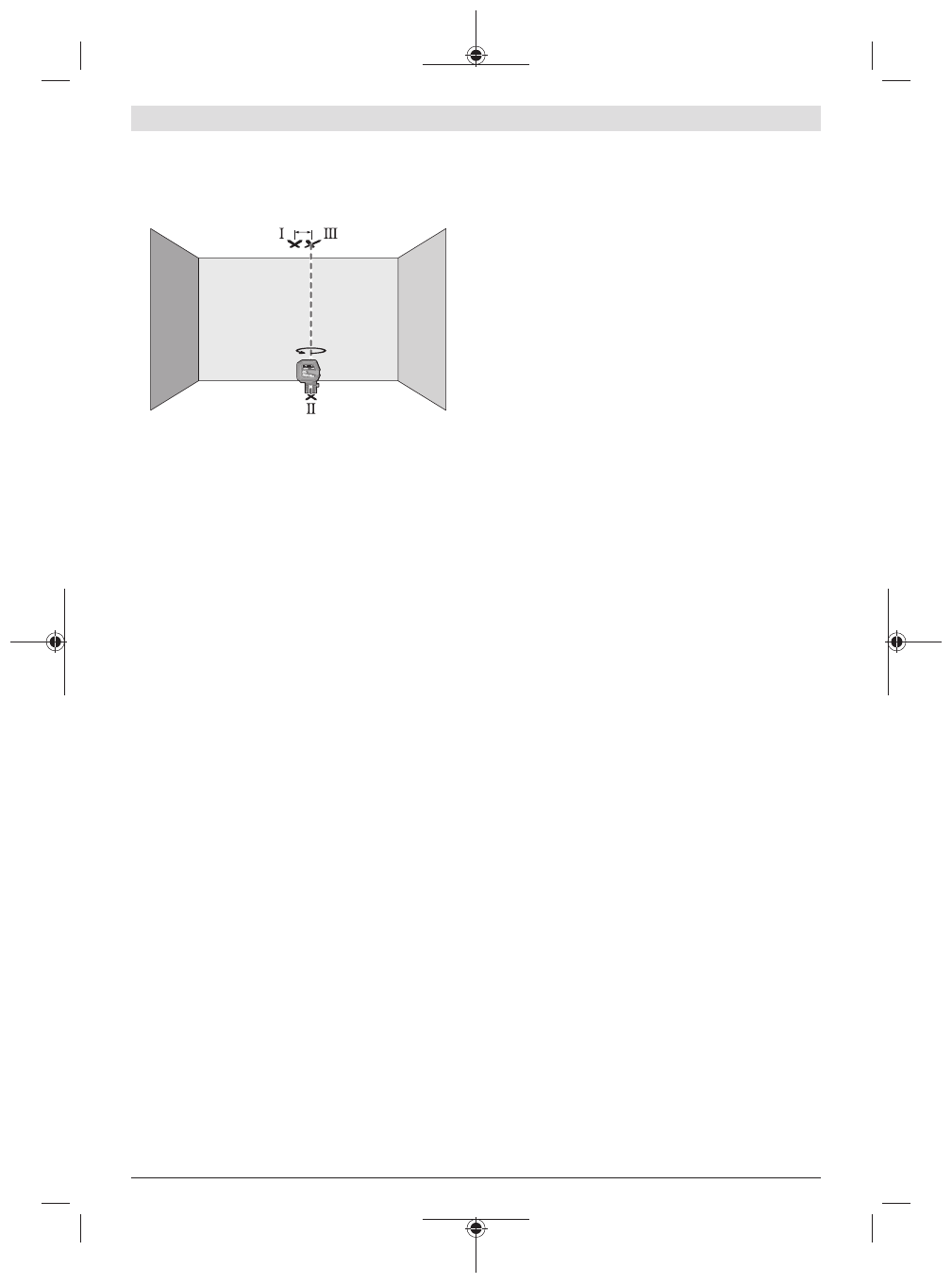

– Jelölje be a felső lézerpont közepét a mennyezeten (

Ⅰ

pont). Ezenkívül jelölje be az alsó lézerpont közepét a
padlón (

Ⅱ

 pont).

d

180°

– Forgassa el a mérőműszert 180°-kal. Helyezze el úgy,

hogy az alsó lézerpont közepe a már bejelölt

Ⅱ

 ponton le-

gyen. Hagyja a mérőműszert beszinteződni. Jelölje be a
felső lézerpont közepét (

Ⅲ

 pont).

– A két megjelölt pont,

Ⅰ

 és

Ⅲ

, különbsége, a

d

 érték meg-

adja a mérőműszer tényleges eltérését a függőlegestől.

Számítsa ki a következőképpen a legnagyobb megengedett
eltérést:
A padló és a mennyezet közötti távolság ×

0,7

 mm/m

Példa: Ha a padló és a mennyezet közötti távolság

5

 m, akkor

a legnagyobb megengedett eltérés
2 ×

5

 m × ±

0,7

 mm/m = ±

7

 mm lehet. A

Ⅰ

 és

Ⅲ

 pont legna-

gyobb megengedett távolsága így

7

 mm.

Munkavégzési tanácsok

u

Jelöléshez mindig csak a lézerpont, illetve a lézervo-
nal közepét használja.

 A lézerpont mérete, illetve a lé-

zervonal szélessége a távolsággal változik.

Munkavégzés az RM 10 forgatható tartóval
(lásd a F–H ábrát)

A mérőműszert a

(11)

 forgatható tartó segítségével egy köz-

ponti, mindig látható forgáspont körül 360°-os szögben el le-
het fordítani. Így a lézervonalakat be lehet állítani, anélkül,
hogy ehhez meg kellene változtatni a mérőműszer helyzetét.
A

(14)

 finombeállító csavarral a függőleges lézervonalakat

precízen be lehet állítani a referenciapontokhoz.
Helyezze a mérőműszert a

(6)

 vezetőhoronnyal a

(12)

 veze-

tősínre a

(11)

 forgatható platformon, és tolja a mérőműszert

ütközésig a platformra.
Az elválasztáshoz húzza le a mérőműszert ellenkező irányban
a forgatható tartóról.

A forgatható tartó elhelyezési lehetőségei:
– egy sík felületre felállítva,
– egy függőleges felületre csavarozva,
– a

(15)

 mágnesek segítségével egy fémes felületre rögzít-

ve

– a

(16)

 mennyezet-kapocs segítségével mennyezetlécekre

rögzítve.

Állítsa be durván a

(11)

 forgatható tartót, mielőtt a mérőmű-

szert bekapcsolja.

Munkavégzés a lézer-céltáblával

A

(20)

 lézer-céltábla hátrányos körülmények és nagyobb tá-

volságok esetén jobban láthatóvá teszi a lézersugarat.
A

(20)

 lézer-céltábla fényvisszaverő oldala láthatóbbá teszi a

lézervonalat, és az áttetsző oldalon át a lézervonalat a lézer-
céltábla hátoldala felül is fel lehet ismerni.

Munkavégzés műszerállvánnyal (tartozék)

Egy műszerállvány egy stabil, beállítható magasságú mérési
alapot nyújt. Tegye fel a mérőműszert a

(5)

 1/4"-műszeráll-

ványcsatlakozóval a

(21)

 műszerállvány, vagy egy szokvá-

nyos fényképezőgépállvány menetére. Az állvány csavarjával
rögzítse szorosan a mérőműszert.
A mérőműszer bekapcsolása előtt állítsa be a mérőműszert
durván a megfelelő helyzetbe.

Rögzítés az univerzális tartóval (tartozék)
(lásd a N ábrát)

A

(17)

 univerzális tartóval a mérőműszert például függőleges

felületekre, csövekre vagy mágnesezhető anyagokra lehet
rögzíteni. Az univerzális tartó padlóállványként is használha-
tó és megkönnyíti a mérőműszer magassági beállítását.
A mérőműszer bekapcsolása előtt állítsa be a

(17)

 univerzá-

lis tartót durván a megfelelő helyzetbe.

Munkavégzés az LB 10 tartóval (külön tartozék)

A

(18)

 tartó segítségével a mérőműszert függőleges felüle-

tekre vagy mágnesezhető anyagokra lehet erősíteni. A

(16)

 mennyezeti kapoccsal kombinálva a mérőműszer ma-

gasságát is be lehet állítani.
Állítsa be durván a

(18)

 tartót, mielőtt bekapcsolná a mérő-

műszert.

Munkavégzés a lézer vevőegységgel (külön tartozék)
(lásd a N ábrát)

Kedvezőtlen fényviszonyok (világos környezet, közvetlen
napsugárzás) és nagyobb távolságok esetén a lézervonalak
megtalálásának megkönnyítésére kapcsolja be a

(19)

 lézer

vevőegységet.
Valamennyi üzemmód alkalmazható a

(19)

 lézer vevőegy-

séggel végzett munkákhoz is.

Lézerpont kereső szemüveg (tartozék)

A lézerpont kereső szemüveg kiszűri a környezeti világítást.
Így a lézer fénye a szem számára világosabban látható.

u

A lézer keresőszemüveget ne használja védőszem-
üvegként.

A lézer keresőszemüveg a lézersugár felisme-

résének megkönnyítésére szolgál, de a lézersugártól nem
véd.

u

A lézer keresőszemüveget ne használja napszemüveg-
ként, vagy a közúti közlekedéshez.

A lézer keresőszem-

üveg nem nyújt teljes védelmet az ultraibolya sugárzás el-
len és csökkenti a színfelismerési képességet.

Munkavégzési példák (lásd a I–N ábrákat)

A mérőműszer lehetséges alkalmazására az ábra-oldalakon
néhány példa található.
