184

 | Hrvatski

d

180°

A

B

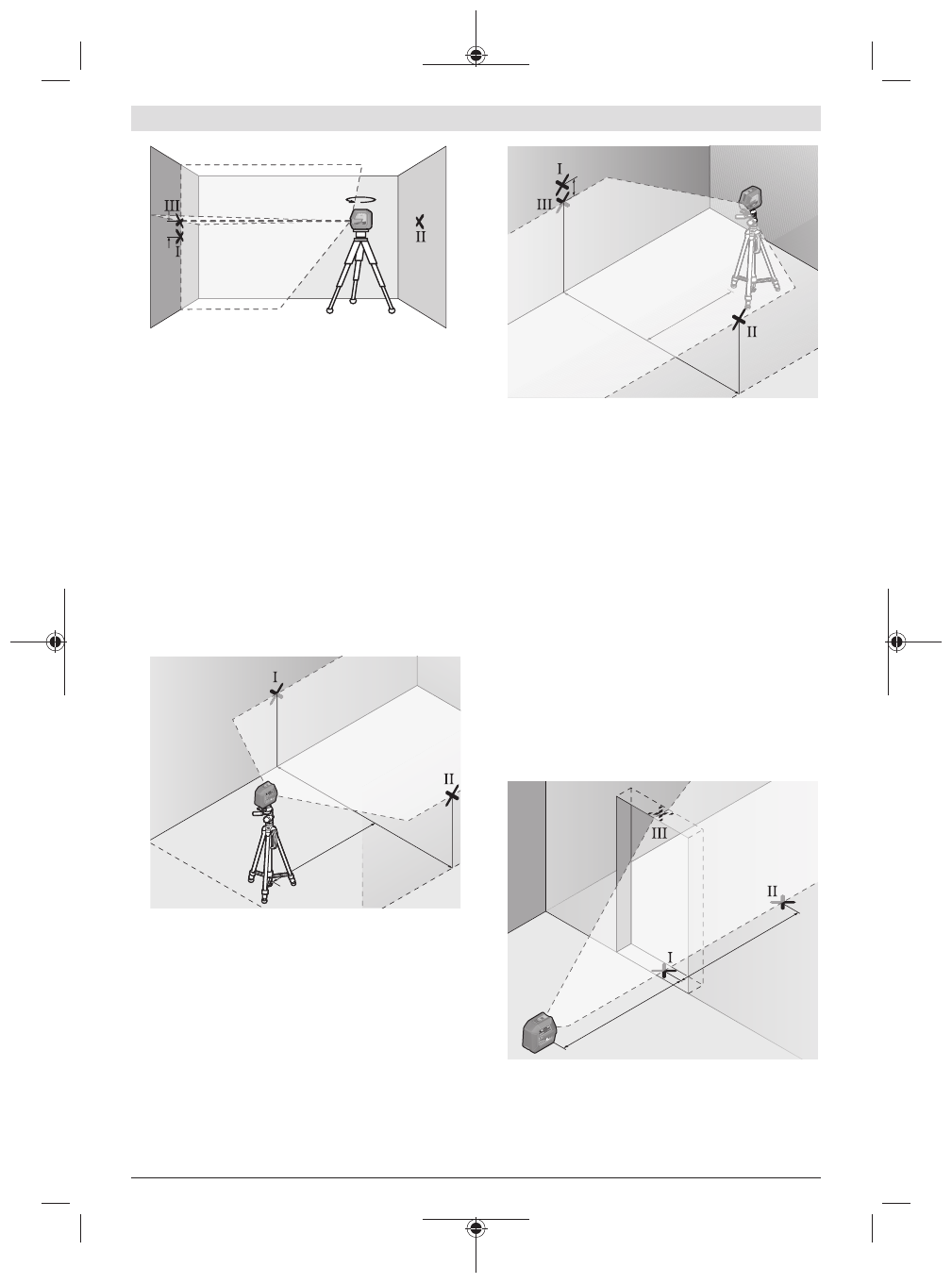

– Okrenite mjerni alat za 180° bez promjene visine.

Usmjerite ga na zid A tako da okomita linija lasera prolazi
kroz već označenu točku

Ⅰ

. Mjerni alat iznivelirajte i

označite križnu točku linija lasera na zidu A (točka

Ⅲ

).

– Razlika

d

 obje označene točke

Ⅰ

 i

Ⅲ

 na zidu A daje stvarno

visinsko odstupanje mjernog alata.

Na mjernoj stazi od 2 ×

5

 m =

10

 m maksimalno dopušteno

odstupanje iznosi:

10

 m × ±

0,3

 mm/m = ±

3

 mm. Stoga razlika

d

 između točaka

Ⅰ

 i

Ⅲ

 može iznositi najviše

3

 mm.

Provjera točnosti niveliranja vodoravne linije

Za provjeru vam je potrebna slobodna površina od cca.
5 ×

5

 m.

– Mjerni alat montirajte na sredini između zida A i B na

stativ ili ga postavite na čvrstu ravnu podlogu. Uključite
mjerni alat i odaberite horizontalni način rada.
Iznivelirajte mjerni alat.

2,5 m

5,0 m

A

B

– Na udaljenosti 2,5 m od mjernog alata označite na oba

zida sredinu linije lasera (točka

Ⅰ

 na zidu A i točka

Ⅱ

 na

zidu B).

2,5 m

d

5,0 m

2,5

m

5,0 m

0 m

A

B

– Postavite mjerni alat okrenut za 180° na udaljenosti 5 m i

iznivelirajte ga.

– Mjerni alat usmjerite po visini (pomoću stativa ili

eventualno podlaganjem) tako da sredina linije lasera
točno udara na prethodno označenu točku

Ⅱ

 na zidu B.

– Na zidu  A označite sredinu linije lasera kao točku

Ⅲ

(okomito iznad odn. ispod točke

Ⅰ

).

– Razlika

d

 obje označene točke

Ⅰ

 i

Ⅲ

 na zidu A daje stvarno

odstupanje mjernog alata od horizontale.

Na mjernoj stazi od 2 ×

5

 m =

10

 m maksimalno dopušteno

odstupanje iznosi:

10

 m × ±

0,3

 mm/m = ±

3

 mm. Stoga razlika

d

 između točaka

Ⅰ

 i

Ⅲ

 može iznositi najviše

3

 mm.

Provjera točnosti niveliranja okomite linije

Za provjeru vam je potreban otvor vrata kod kojeg (na čvrstoj
podlozi) na svakoj strani vrata ima mjesta najmanje 2,5 m.
– Postavite mjerni alat na udaljenosti 2,5 m od otvora vrata,

na čvrstu ravnu podlogu (ne na stativ). Uključite mjerni
alat i odaberite vertikalni način rada. Usmjerite liniju
lasera na otvor vrata i iznivelirajte mjerni alat.

2,5 m

2,5 m

– Označite sredinu okomite linije lasera na dnu otvora vrata

(točka

Ⅰ

), na udaljenosti 5 m na drugoj strani otvora vrata

(točka

Ⅱ

) kao i na gornjem rubu otvora vrata (točka

Ⅲ

).
