Français |

27

2,5 m

2,5 m

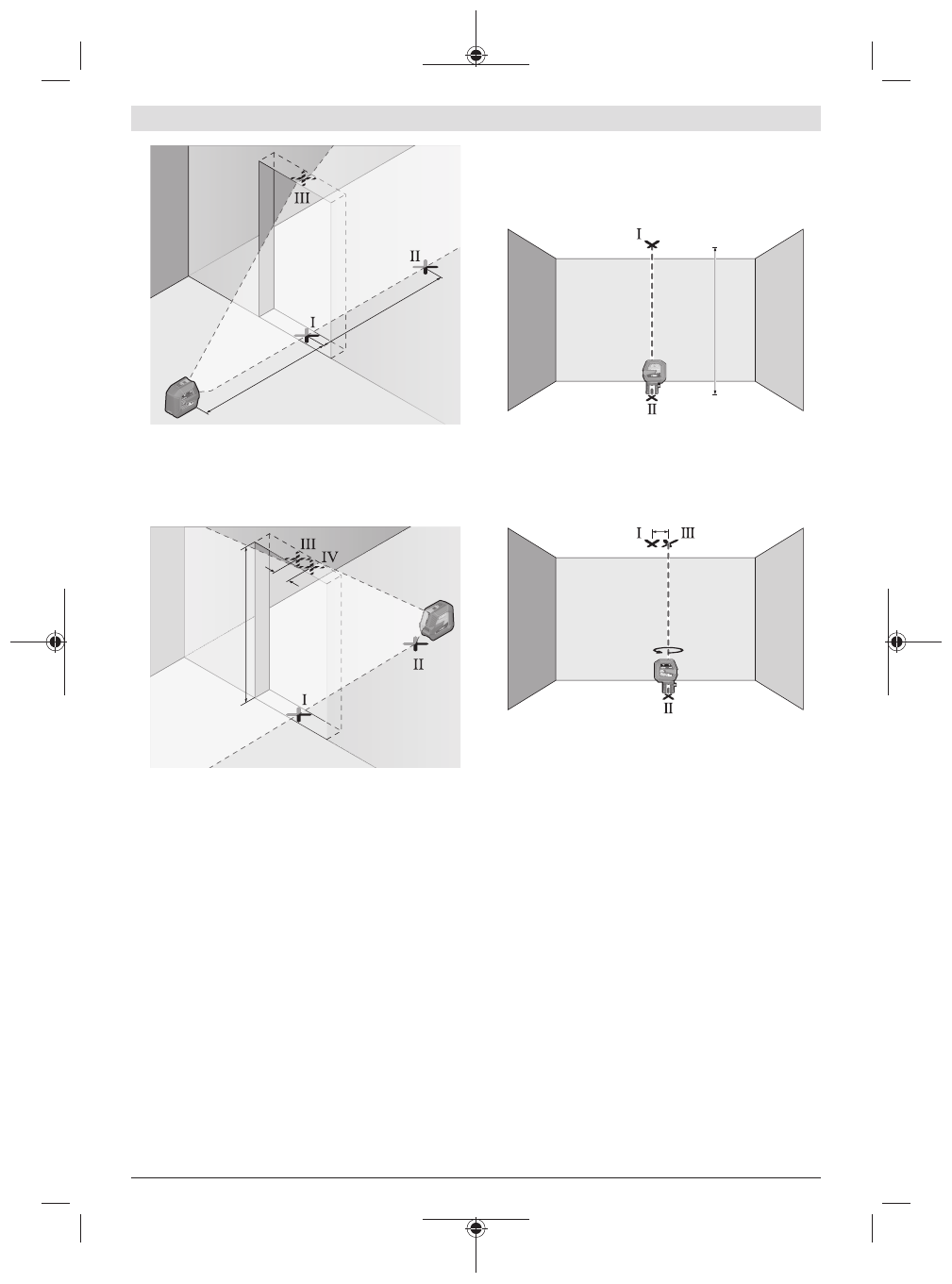

– Marquez le milieu de la ligne laser verticale au bas (au ni-

veau du sol) de l’embrasure de porte (point I), à 5 m de
distance du coté opposé de l’embrasure de porte
(point II) ainsi qu’au bord supérieur de l’embrasure de
porte (point III).

d

2 m

– Tournez l’appareil de mesure de 180° et placez-le de

l’autre côté de l’embrasure de porte, directement derrière
le point II. Attendez que l’appareil de mesure se mette à
niveau et ajustez la position de la ligne laser verticale de
sorte que son milieu passe exactement par les points I et
II.

– Marquez le milieu de la ligne laser au bord supérieur de

l’embrasure de porte (point IV).

– L’écart

d

 entre les deux points III et IV indique l’écart réel

de l’appareil de mesure par rapport à la verticale.

– Mesurez la hauteur de l’embrasure de porte.
L’écart maximal admissible se calcule comme suit :
2 fois la hauteur de l’embrasure de porte ×

0,3

 mm/m

Exemple : Si la hauteur de l’embrasure de porte est de

2

 m,

l’écart maximal ne doit pas excéder
2 ×

2

 m × ±

0,3

 mm/m = ±

1,2

 mm. Les points III et IV ne

doivent par conséquent pas être éloignés de plus de

1,2

 mm

l’un de l’autre.

Contrôle de la précision d’aplomb

Pour ce contrôle, il est nécessaire de pouvoir effectuer une
mesure sur une distance d’env.

5

 m entre sol et plafond.

– Montez l’appareil de mesure sur le support pivotant

(11)

et posez-le sur le sol. Sélectionnez le mode points et lais-
sez l’appareil de mesure se mettre à niveau.

5 m

– Marquez sur le plafond le centre du point laser vertical

projeté vers le haut (point I). Marquez également sur le
sol le centre du point laser vertical projeté vers le bas
(point II).

d

180°

– Tournez l’appareil de mesure de 180°. Positionnez-le de

façon à ce que le centre du point laser vertical projeté
vers le bas coïncide avec le point II marqué précédem-
ment. Laissez l’appareil de mesure se mettre à niveau.
Marquez le centre du point laser vertical projeté vers le
haut (point III).

– L’écart

d

 entre les deux points I et III sur le plafond in-

dique l’écart réel de l’appareil de mesure par rapport à la
verticale.

L’écart maximal admissible se calcule comme suit :
2 fois la distance entre sol et plafond ×

0,7

 mm/m.

Exemple : si la distance entre sol et plafond est de

5

 m,

l’écart maximal ne doit pas excéder
2 ×

5

 m × ±

0,7

 mm/m = ±

7

 mm. Les points I et III ne doivent

par conséquent pas être éloignés de plus de

7

 mm l’un de

l’autre.

Instructions d’utilisation

u

Lorsque vous voulez effectuer des marquages, mar-
quez toujours l’emplacement du centre du point laser
ou de la ligne laser.

 La taille du point laser ou la largeur

de la ligne laser varient avec la distance.
