Türkçe |

93

2,5 m

d

5,0 m

2,5

m

5,0 m

0 m

A

B

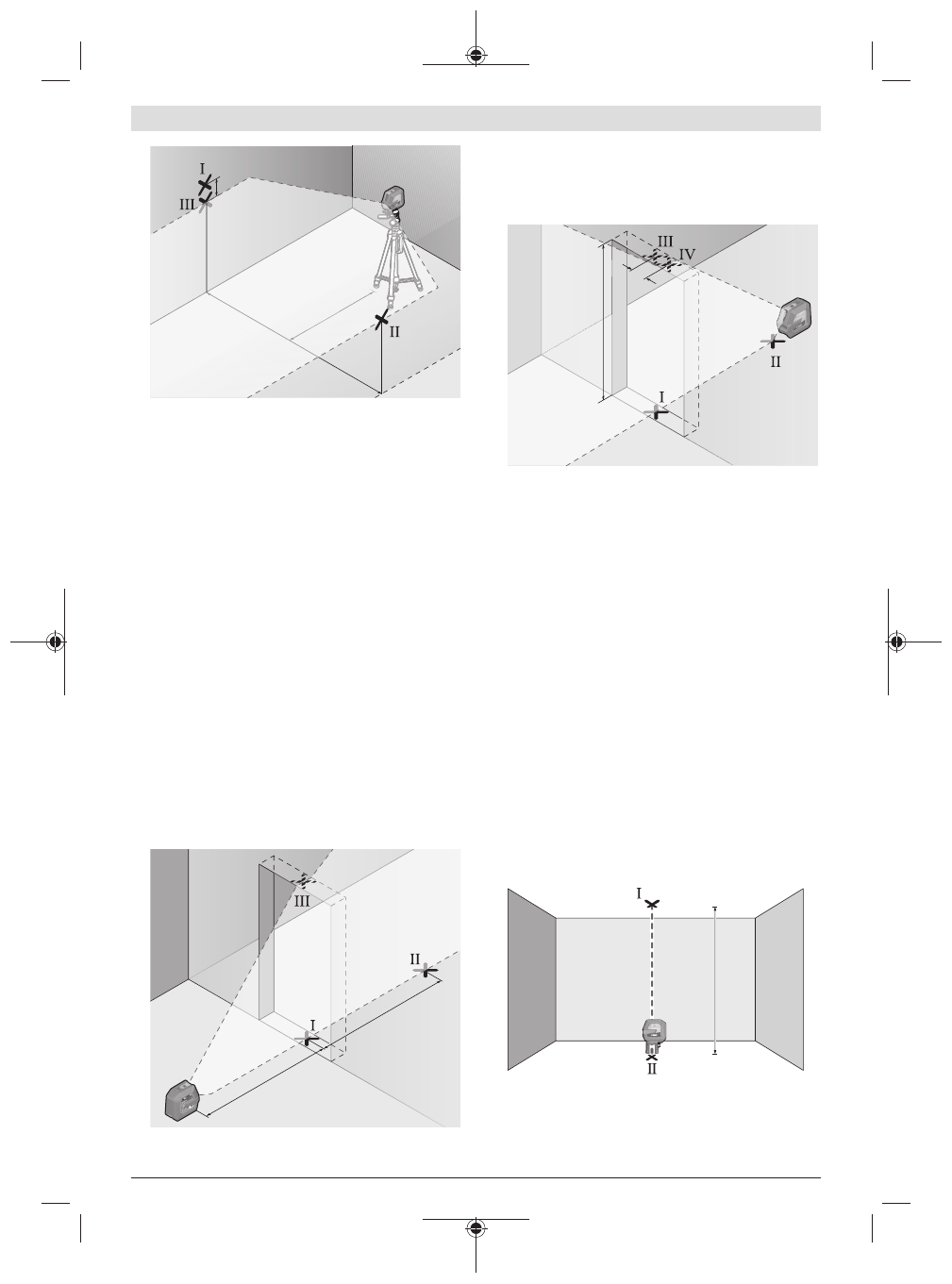

– Ölçüm aletini 180° döndürerek 5 m mesafede

konumlandırın ve seviyeleme yapmasını sağlayın.

– Ölçüm aletinin yüksekliğini (tripod yardımıyla veya altına

destek koyarak), lazer çizgisinin orta noktası önceden
işaretlenen nokta

Ⅱ

 duvar B'ye denk gelecek şekilde

ayarlayın.

– Duvar A'da lazer çizgisinin orta noktasını ilgili nokta

Ⅲ

olarak işaretleyin (dikey konumda nokta

Ⅰ

'in üzerinde veya

altında).

– A duvarında işaretlenen

Ⅰ

 ve

Ⅲ

 noktalarının farkı

d

, ölçüm

aletinin yataydan gerçek sapmasını verir.

2 ×

5

 m =

10

 m ölçüm hattında izin verilen maksimum

sapma:

10

 m × ±

0,3

 mm/m = ±

3

 mm. Nokta

Ⅰ

 ve

Ⅲ

 arasındaki

d

farkı en fazla

3

 mm olmalıdır.

Dikey ışın nivelman hassasiyetinin kontrol edilmesi

Bu kontrol işlemi için her iki tarafında en azından 2,5 m yer
olan bir kapı aralığına (sert zemin üzerinde) ihtiyacınız
vardır.
– Ölçüm aletini kapı aralığından 2,5 m mesafeye sert ve düz

bir zemine yerleştirin (tripoda değil). Ölçüm aletini açın ve
dikey çizgi modunu seçin. Lazer çizgisini kapı açıklığına
doğrultun ve ölçüm aletinin seviyeleme yapmasını
bekleyin.

2,5 m

2,5 m

– Kapı aralığı zeminindeki dikey lazer çizgisinin ortasını

işaretleyin (Nokta I), kapı aralığının diğer tarafında 5 m
mesafedeki noktayı (Nokta II) ve kapı aralığı üst
kenarındaki noktayı (Nokta III) işaretleyin.

d

2 m

– Ölçme cihazını 180° çevirin ve kapı aralığının diğer

tarafında doğrudan Nokta II'nin arkasına yerleştirin.
Ölçme cihazının nivelman yapmasını bekleyin ve dikey
lazer ışınını, Nokta I ve Nokta II'den geçecek biçimde
doğrultun.

– Kapı aralığı üst kenarında lazer ışınının ortasını Nokta IV

olarak işaretleyin.

– İşaretlenen III ve IV noktaları arasındaki

d

 farkı ölçme

cihazının dikeylikten gerçek sapmasını verir.

– Kapı aralığının yüksekliğini ölçün.
İzin verilen maksimum sapma şu şekilde hesaplanır:
Kapı aralığı yüksekliğinin iki katı ×

0,3

 mm/m

Örnek: Kapı aralığı yüksekliği

2

 m ise, maksimum sapma

2 ×

2

 m × ±

0,3

 mm/m = ±

1,2

 mm olmalıdır. Nokta

Ⅲ

 ve

Ⅳ

birbirinden en fazla

1,2

 mm ayrı olmalıdır.

Hizalama hassaslığının kontrolü

Bu kontrol için zemin ile tavan arasında yakl.

5

 m mesafede

sabit bir zemine sahip boş bir ölçüm hattı gereklidir.
– Ölçüm aletini dönen platforma

(11)

 monte edin ve zemine

yerleştirin. Noktasal işletimi seçin ve ölçüm aletinin
seviyeleme yapmasını bekleyin.

5 m

– Üst lazer noktasının ortasını, tavanda işaretleyin (nokta

Ⅰ

).

Ayrıca alt lazer noktasının ortasını, zeminde işaretleyin
(nokta

Ⅱ

).
