Български |

157

180°

A

B

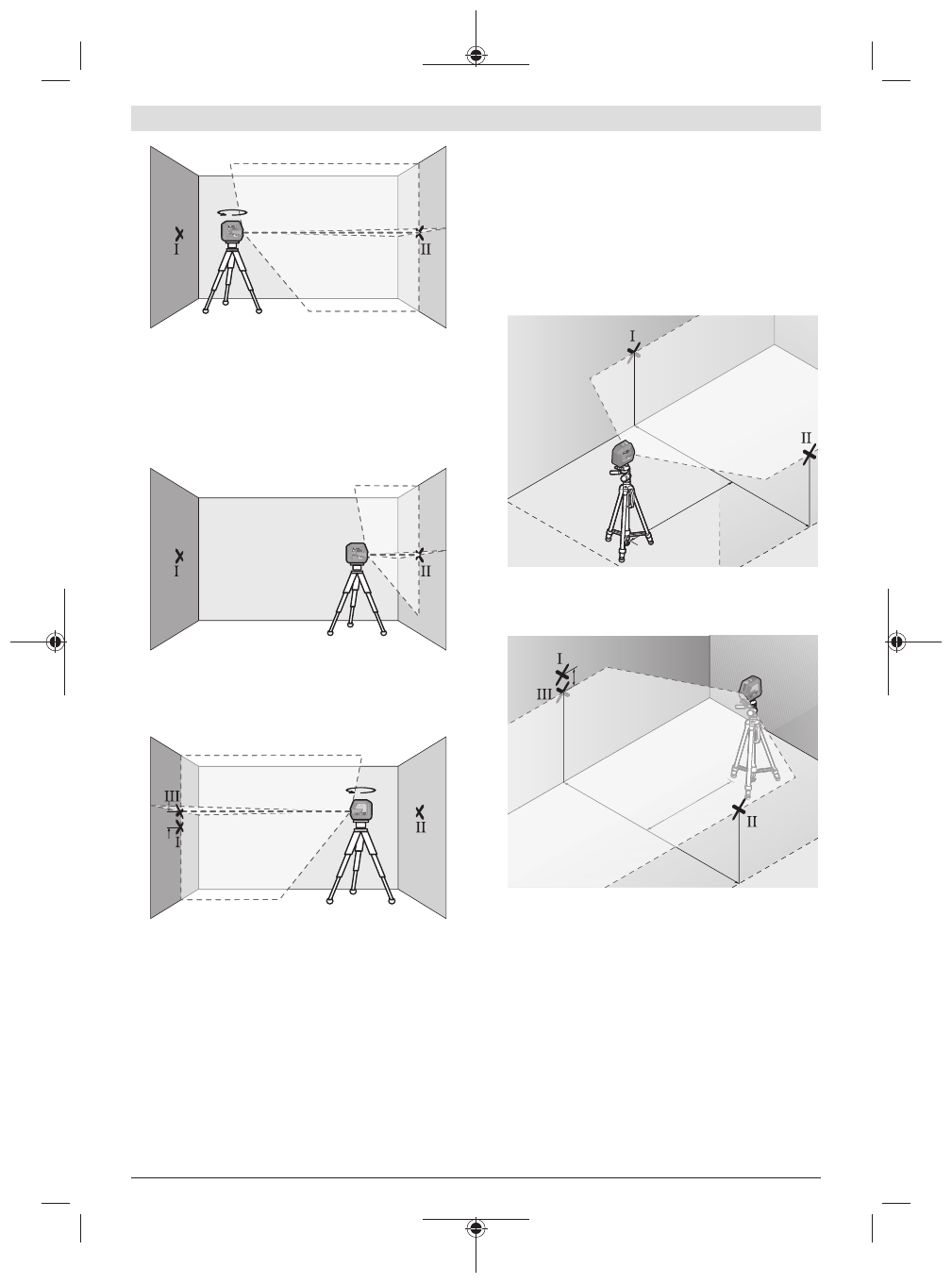

– Завъртете измервателния уред на 180°, изчакайте го

да се нивелира автоматично и маркирайте пресечната
точка на двете лазерни линии върху стената В (точ-
ка II).

– Поставете измервателния уред – без да го въртите –

близо до стената B, включете го и го оставете да се ни-
велира.

A

B

– Изместете измервателния уред по височина (чрез ста-

тива или при необходимост с подлагане), така че пре-
сечната точка на лазерните лъчи да попада точно вър-
ху маркираната преди това точка II на стената В.

d

180°

A

B

– Завъртете измервателния уред на 180°, без да проме-

няте височината. Насочете го към стената А така, че
вертикалната лазерна линия да преминава през мар-
кираната преди това точка I. Изчакайте измервателни-
ят уред да се нивелира и маркирайте пресечната точка
на лазерните лъчи на стената А (точка III).

– Разликата

d

 между двете маркирани точки I и III на сте-

ната А дава действителното отклонение по височина на
измервателния уред.

На разстояние от 2 ×

5

 m =

10

 m максимално допустимо-

то отклонение е:

10

 m × ±

0,3

 mm/m = ±

3

 mm. Следователно разликата

d

между точките

Ⅰ

 и

Ⅲ

 трябва да е най-много

3

 mm.

Проверка на точността на нивелиране на
хоризонталната линия

За проверката се нуждаете от свободна площ от прибл.
5 ×

5

 m.

– Монтирайте измервателния уред в средата между сте-

ните A и В върху статив или го поставете върху здрава
равна основа. Включете измервателния уре и избере-
те режим с хоризонтални линии. Изчакайте автоматич-
ното нивелиране на измервателния уред.

2,5 m

5,0 m

A

B

– Маркирайте средата на лазерната линия на двете сте-

ни на разстояние от лазерния уред по 2,5 m (точка I на
стена А и точка II на стена В).

2,5 m

d

5,0 m

2,5

m

5,0 m

0 m

A

B

– Завъртете измервателния уред на 180°, поставете го

на разстояние 5 m и изчакайте да се нивелира.

– Изместете измервателния уред по височина (чрез ста-

тива или при необходимост с подлагане), така че сре-
дата на лазерния лъч да попадне точно върху маркира-
ната преди това точка II на стената B.

– Маркирайте на стената А средата на лазерната линия

като точка III (точно над, респ. под точка I).

– Разликата

d

 между двете маркирани точки I и III на сте-

ната А дава действителното отклонение на измервател-
ния уред от водоравната линия.

На разстояние от 2 ×

5

 m =

10

 m максимално допустимо-

то отклонение е:

10

 m × ±

0,3

 mm/m = ±

3

 mm. Следователно разликата

d

между точките

Ⅰ

 и

Ⅲ

 трябва да е най-много

3

 mm.
