Svensk |

67

2,5 m

d

5,0 m

2,5

m

5,0 m

0 m

A

B

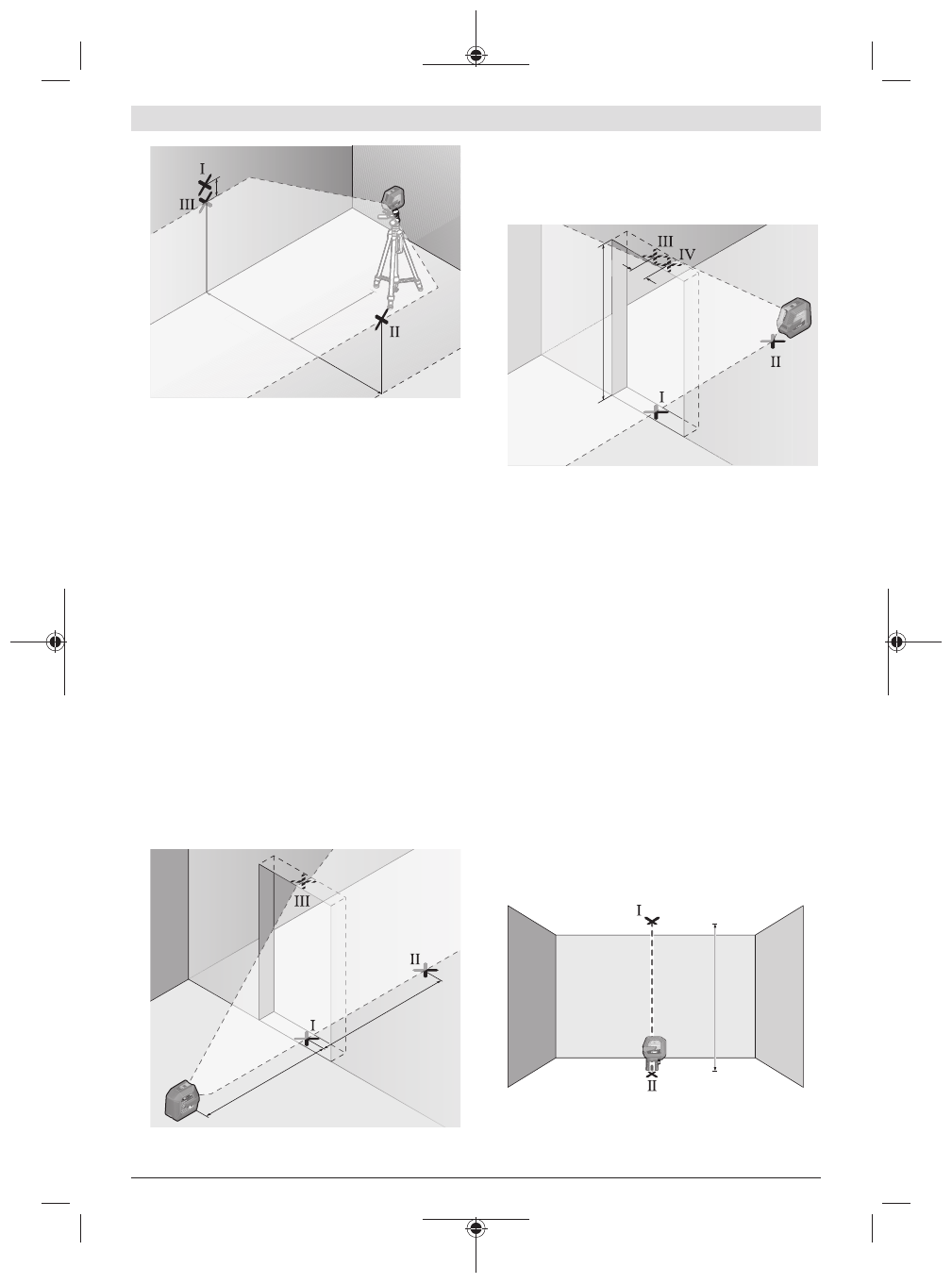

– Ställ in mätverktyget vridet 180° på 5 m avstånd och låt

nivellera in det.

– Rikta in mätinstrumentet i höjden (med hjälp av stativet

eller eventuellt med underlag), så att laserlinjernas
krysspunkt träffar precis på tidigare markerad punkt

Ⅱ

 på

vägg B.

– Markera mitten av laserlinjen på vägg A som punkt III

(lodrät över resp. under punkt

Ⅰ

).

– Differensen

d

 mellan de båda markerade punkterna

Ⅰ

 och

Ⅲ

 på vägg A utgör den faktiska avvikelsen från vågrät hos

mätinstrumentet.

På mätsträckan på 2 ×

5

 m =

10

 m uppgår den maximalt

tillåtna avvikelsen:

10

 m × ±

0,3

 mm/m = ±

3

 mm. Differensen

d

 mellan

punkterna

Ⅰ

 och

Ⅲ

 får därför vara max

3

 mm.

Kontrollera nivelleringsprecisionen hos den lodräta
linjen

För kontroll behövs en dörröppning (på fast underlag) med
minst 2,5 m plats på båda sidor om dörren.
– Ställ mätinstrumentet med 2,5 m avstånd till

dörröppningen på jämnt, fast underlag (inte på ett stativ).
Slå på mätinstrumentet och välj vertikaldrift. Rikta in
laserlinjen på dörröppningen och låt nivellera in
mätverktyget.

2,5 m

2,5 m

– Markera mitten av den lodräta laserlinjen på golvet i

dörröppningen (punkt

Ⅰ

), på 5 m avstånd från den andra

sidan av dörröppningen (punkt

Ⅱ

) samt den övre kanten

av dörröppningen (punkt

Ⅲ

).

d

2 m

– Vrid mätinstrumentet i 180° och ställ det på den andra

sidan av dörröppningen direkt bakom punkt

Ⅱ

. Låt

mätinstrumentet nivelleras och rikta in den lodräta
laserlinjen så att mitten går rakt genom punkterna

Ⅰ

 och

Ⅱ

.

– Markera mitten av laserlinjen på den övre kanten av

dörröppningen som punkt

Ⅳ

.

– Differensen

d

 mellan de båda markerade punkterna

Ⅲ

och

Ⅳ

 utgör den faktiska avvikelsen från lodrät nivå.

– Mät dörröppningens höjd.
Den maximalt tillåtna avvikelsen beräknar du på följande
sätt:
dörröppningens dubbla höjd ×

0,3

 mm/m

Exempel: Vid en höjd på dörröppningen på

2

 m får den

maximala avvikelsen uppgå till
2 ×

2

 m × ±

0,3

 mm/m = ±

1,2

 mm. Punkterna

Ⅲ

 och

Ⅳ

 får

därmed vara max

1,2

 mm från varandra.

Kontrollera lodprecision

För kontroll behöver du en fri mätsträcka på ca

5

 m mellan

golv och tak.
– Montera mätverktyget på vridplattan

(11)

 och ställ det på

golvet. Välj punktdrift och låt mätverktyget nivellera in
sig.

5 m

– Markera mitten på den övre krysspunkten i taket

(punkt I). Markera dessutom mitten på den undre
laserpunkten på golvet (punkt II).
