Magyar |

121

2,5 m

d

5,0 m

2,5

m

5,0 m

0 m

A

B

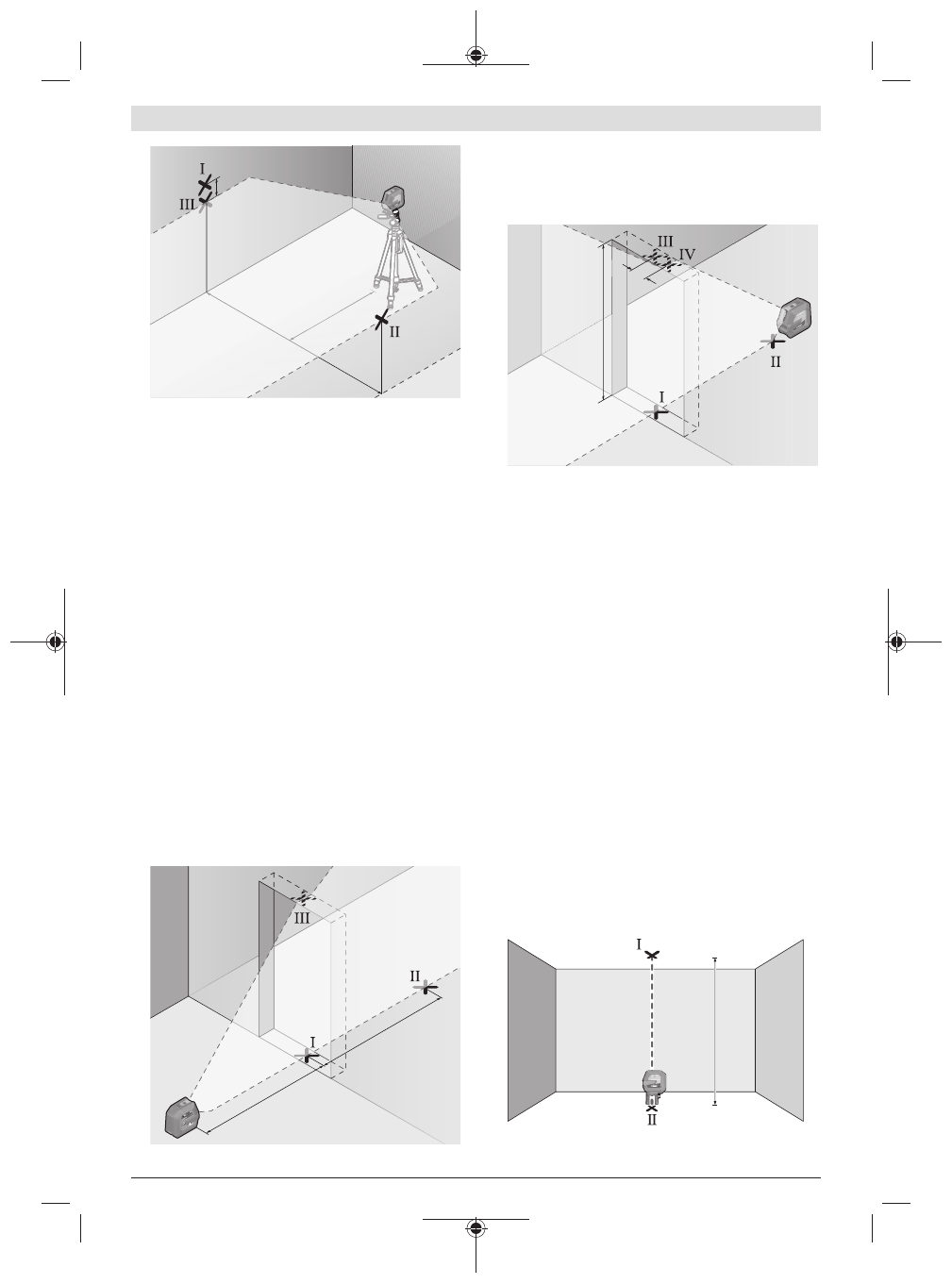

– Állítsa fel a mérőműszert 180°-kal elfordítva 5 m távolság-

ban és várja meg amíg az önszintezés végrehajtásra kerül.

– Állítsa be úgy a mérőműszer magasságát (a műszeráll-

vány, vagy szükség esetén alátétek segítségével), hogy a
lézervonal közepe a B falon pontosan az előbb megjelölt

Ⅱ

. pontra essen.

– Jelölje be az A falon a lézervonal közepént

Ⅲ

 pontként

(ez függőlegesen az

Ⅰ

 pont felett vagy alatt lesz).

– A két megjelölt pont,

Ⅰ

 és

Ⅲ

, különbsége az A falon, a

d

 ér-

ték megadja a mérőműszernek a vízszintestől való tényle-
ges eltérését.

Egy 2 ×

5

 m =

10

 m hosszúságú mérési szakaszon a legna-

gyobb megengedett eltérés:

10

 m × ±

0,3

 mm/m = ±

3

 mm. Az

Ⅰ

 és

Ⅲ

 pont közötti

d

 kü-

lönbségnek ezek szerint legfeljebb

3

 mm-nek szabad lennie.

A függőleges vonal szintezési pontosságának
ellenőrzése

Az ellenőrzéshez egy olyan ajtónyílásra van szükség, amely-
nél (szilárd talaj vagy padló mellett) az ajtónyílás mindkét ol-
dalán legalább 2,5 m hely áll rendelkezésre.
– Állítsa fel a mérőműszert az ajtónyílástól 2,5 m távolságra

egy szilárd, egyenletes alapra (ne egy műszerállványra).
Kapcsolja be a mérőműszert és jelölje ki a függőleges üze-
met. Irányítsa a lézervonalat az ajtónyílásra és várja meg,
amíg a mérőműszer önszintezése végrehajtásra kerül.

2,5 m

2,5 m

– Jelölje meg a függőleges lézervonal közepén az ajtónyílás

padlójánál (

Ⅰ

. pont), 5 m távolságban az ajtónyílás másik

oldalán (

Ⅱ

. pont) valamint az ajtónyílás felső szélén (

Ⅲ

.

pont).

d

2 m

– Forgassa el a mérőműszert 180°-kal és állítsa azt fel az aj-

tónyílás másik oldalán, közvetlenül a

Ⅱ

. pont mögé. Várja

meg a mérőműszer szintezését, majd állítsa úgy be a füg-
gőleges lézervonalat, hogy a közepe pontosan az

Ⅰ

. és

Ⅱ

.

ponton haladjon át.

– Jelölje meg a lézervonal közepét az ajtónyílás felső szélén

Ⅳ

. pontként.

– A két megjelölt pont,

Ⅲ

 és

Ⅳ

, különbsége, a

d

 érték meg-

adja a mérőműszer tényleges magassági eltérését.

– Mérje meg az ajtónyílás magasságát.
Számítsa ki a következőképpen a legnagyobb megengedett
eltérést:
Az ajtónyílás magasságának kétszerese ×

0,3

 mm/m

Példa: Ha az ajtónyílás magassága

2

 m, akkoa legnagyobb

megengedett eltérés
2 ×

2

 m × ±

0,3

 mm/m = ±

1,2

 mm lehet. A

Ⅲ

 és

Ⅳ

 pont leg-

nagyobb megengedett távolsága így

1,2

 mm.

Függőleges pontosság ellenőrzése

Az ellenőrzéshez egy szilárd padló feletti, kb.

5

 m‑es szabad

mérési szakaszra van szükség a padló és a mennyezet kö-
zött.
– Szerelje fel a mérőműszert a

(11)

 forgatható tartóra és ál-

lítsa a talajra. Jelölje ki a pont-üzemmódot és hagyja a mé-
rőműszert beszinteződni.

5 m
