108
| Čeština
laserovou čáru na dveřní otvor a nechte měřicí přístroj
znivelovat.
2,5 m
2,5 m

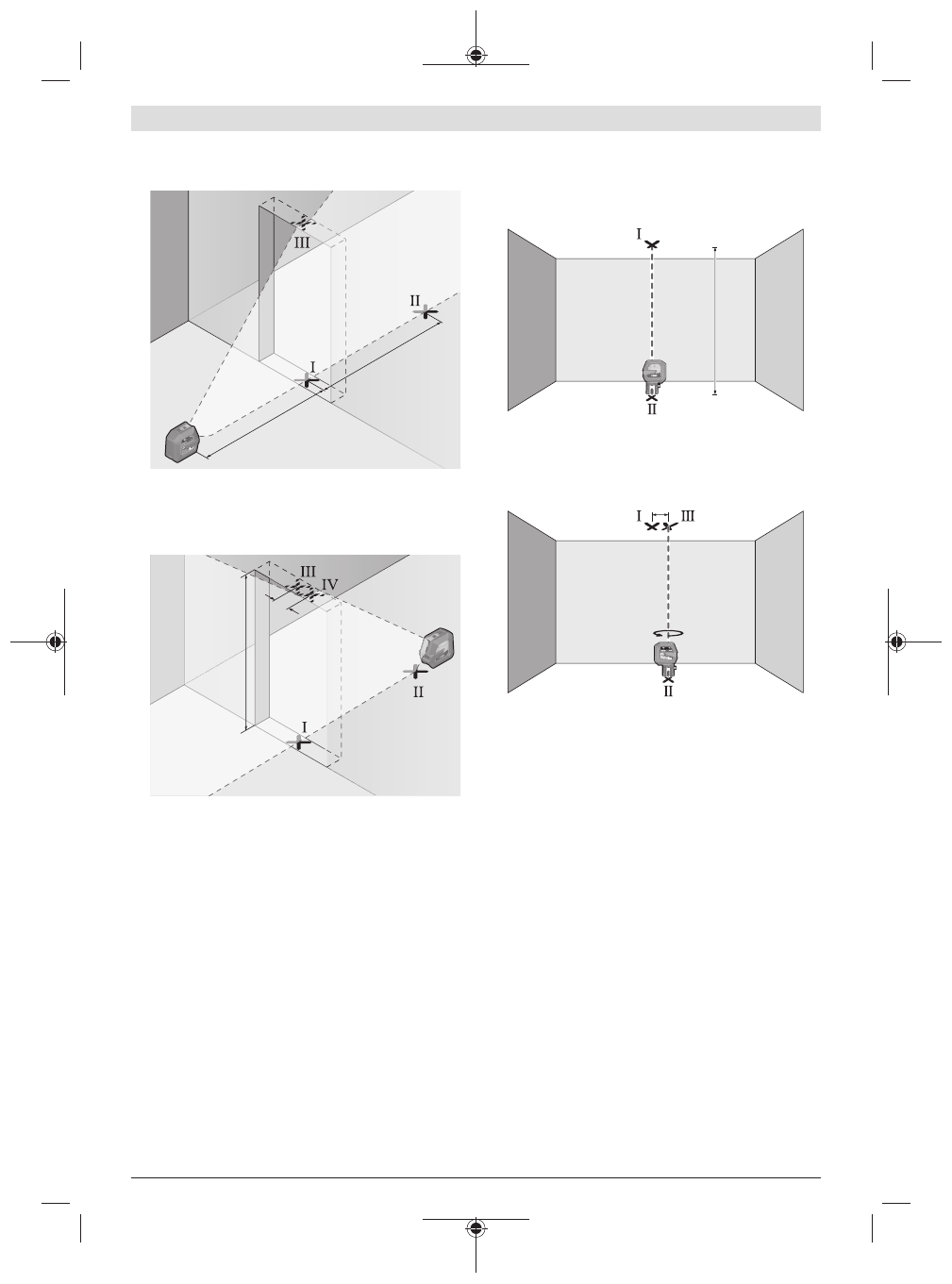

– Označte střed svislé laserové čáry na podlaze ve dveřním
otvoru (bod
Ⅰ
), ve vzdálenost 5 m na druhé straně
dveřního otvoru (bod
Ⅱ
) a na horním okraji dveřního
otvoru (bod
Ⅲ
).
d
2 m
– Otočte měřicí přístroj o 180° a postavte ho na druhé
straně dveřního otvoru přímo za bod
Ⅱ
. Nechte měřicí
přístroj znivelovat a svislou laserovou čáru vyrovnejte tak,
aby její střed probíhal přesně body
Ⅰ
a
Ⅱ
.
– Označte střed laserové čáry na horním okraji dveřního
otvoru jako bod
Ⅳ
.
– Rozdíl
d
mezi oběma označenými body
Ⅲ
a
Ⅳ
udává
skutečnou odchylku měřicího přístroje od svislé roviny.
– Změřte výšku otvoru dveří.
Maximální přípustnou odchylku vypočítáte následovně:
dvojnásobná výška dveřního otvoru ×
0,3
mm/m
Příklad: Při výšce dveřního otvoru
2
m smí maximální
odchylka činit
2 ×
2
m × ±
0,3
mm/m = ±
1,2
mm. Body
Ⅲ
a
Ⅳ
smí tedy být
maximálně
1,2
mm od sebe.
Kontrola přesnosti kolmice
Pro kontrolu potřebujete volnou měřicí dráhu na pevném
podkladu se vzdáleností cca
5
m mezi podlahou a stropem.
– Namontujte měřicí přístroj na otočný držák
(11)
a postavte ho na podlahu. Zvolte provoz s body a nechte
měřicí přístroj znivelovat.
5 m
– Označte střed horního laserového bodu na stropě (bod I).
Kromě toho označte střed dolního laserového bodu na
podlaze (bod
Ⅱ
).
d
180°
– Měřicí přístroj otočte o 180°. Umístěte ho tak, aby se
střed dolního laserového bodu shodoval s již označeným
bodem
Ⅱ
. Nechte měřicí přístroj znivelovat. Označte střed
horního laserového bodu (bod
Ⅲ
).
– Rozdíl
d
mezi oběma označenými body
Ⅰ
a
Ⅲ
na stropě
udává skutečnou odchylku měřicího přístroje od svislé
roviny.
Maximální přípustnou odchylku vypočítáte následovně:
dvojnásobná vzdálenost mezi podlahou
a stropem ×
0,7
mm/m.
Příklad: Při vzdálenosti mezi podlahou a stropem
5
m smí
maximální odchylka činit
2 ×
5
m × ±
0,7
mm/m = ±
7
mm. Body
Ⅰ
a
Ⅲ
smí tedy být
maximálně
7
mm od sebe.
Pracovní pokyny
u
Pro označení používejte vždy pouze střed laserového
bodu, resp. laserové čáry.
Velikost laserového bodu
resp. šířka laserové přímky se mění se vzdáleností.
Práce s otočným držákem RM 10 (viz obrázky F–H)
Pomocí otočného držáku
(11)
můžete měřicí přístroj otočit
o 360° okolo centrálního, neustále viditelného kolmého
bodu. Tak lze laserové čáry seřídit, aniž by se změnila poloha
měřicího přístroje.
1 609 92A 7LT | (28.04.2022)
Bosch Power Tools
