 | Български

Работни режими

Лазерният уред разполага с няколко работни равнини,
между които можете да превключвате по всяко време:
–

Режим на кръстосани линии и точка

 (вж. фиг.

A

): Из-

мервателният уред генерира една хоризонтална и ед-
на вертикална лазерни линии напред, както и по една
лазерна точка нагоре и надолу.

–

Хоризонтален режим

 (вж. фиг.

B

): Измервателният

инструмент генерира водоравна лазерна равнина.

–

Вертикален режим

 (вж. фиг.

C

): Измервателният инс-

трумент генерира отвесна лазерна линия.
При поставяне на измервателния уред на тавана вер-
тикалната лазерна линия се излъчва през горната ла-
зерна точка.

–

Режим точка

 (вж. фиг.

D

): Измервателният уред гене-

рира по една точка нагоре и надолу.

За да смените режима на работа, натискайте бутона за ре-
жим на работа на лазера

(3)

 докато лазерните лъчи не се

генерират в желания режим на работа.
Всички режими на работа са възможни както с автоматич-
но нивелиране, така и с функцията за наклон.
Всички режими на работа са подходящи за работа с ла-
зерния приемник

(19)

.

Автоматично нивелиране

Измервателният уред следи по време на работа положе-
нието по всяко време. При монтаж в рамките на зоната на
самонивелиране от ±

4

° той работи с автоматично нивели-

ране. Извън зоната на самонивелиране той автоматично
преминава към функция за накланяне.

Работа с автоматично нивелиране (вж. фиг. A–D)

Поставете измервателния уред на хоризонтална здрава
основа, захванете го на универсалната стойка

(11)

 или на

статив

(21)

.

Автоматичното нивелиране изравнява неравностите в зо-
ната на самонивелиране от ±

4

° автоматично. Измерва-

телният уред е нивелиран, когато лазерните лъчи светнат
за постоянно.
Ако автоматичното нивелиране не е възможно, напр. ко-
гато повърхността, на която уредът е поставен, се откло-
нява от хоризонталата повече от

4

°, лазерните линии за-

почват да мигат първо за 2 s с бърз такт, след което на
всеки 5 s многократно в бърз такт. Измервателният уред
е в режим на накланяне.
За по-нататъшна работа с автоматичното нивелиране пос-
тавете измервателния уред хоризонтално и изчакайте са-
мостоятелното му нивелиране. Когато измервателният
уред бъде поставен в границите на диапазона за автома-
тично нивелиране от ±

4

°, лазерните лъчи започват да

светят непрекъснато.
При разтърсвания или промяна на положението по време
на работа измервателният уред се нивелира отново авто-
матично. След приключване на нивелирането проверете
позицията на лазерните лъчи по отношение на референт-
ни точки, за да избегнете грешки вследствие на отмества-
не на уреда.

Работа с функцията за наклон (вж. фиг. E)

Поставете измервателния уред върху наклонена основа.
При работа с функцията за наклон лазерните започват да
мигат първо за 2 s с бърз такт, след което на всеки 5 s
многократно в бърз такт.
Във функцията за наклон лазерните линии вече не са ни-
велирани и не е задължително да преминават отвесно ед-
на на друга.

Проверка за точност на измервателния уред

Фактори, влияещи на точността

Най‑голямо влияние върху точността има околната темпе-
ратура. Специално температурната разлика от пода наго-
ре може да предизвика отклонения на лазерния лъч.
Тъй като температурните разлики са най‑силни в близост
до пода, при разстояния над 20 m трябва задължително
да монтирате измервателния уред на статив. Освен това
при възможност винаги поставяйте измервателния уред в
средата на работната площ.
Наред с външните фактори, причина за отклонения могат
да бъдат също и фактори, свързани с уреда (напр. падане
или силни вибрации/удари). Затова винаги преди започ-
ване на работа проверявайте точността на нивелиране.
Винаги първо проверявайте точността на височината и на
нивелиране на хоризонталната лазерна линия, след това
точността на нивелиране на вертикалната лазерна линия.
Ако при някоя от проверките измервателният уред надх-
върли максимално допустимото отклонение, той трябва
да бъде ремонтиран в оторизиран сервиз за електроинст-
рументи на

Bosch

.

Проверка на точността на височината на
хоризонталната линия

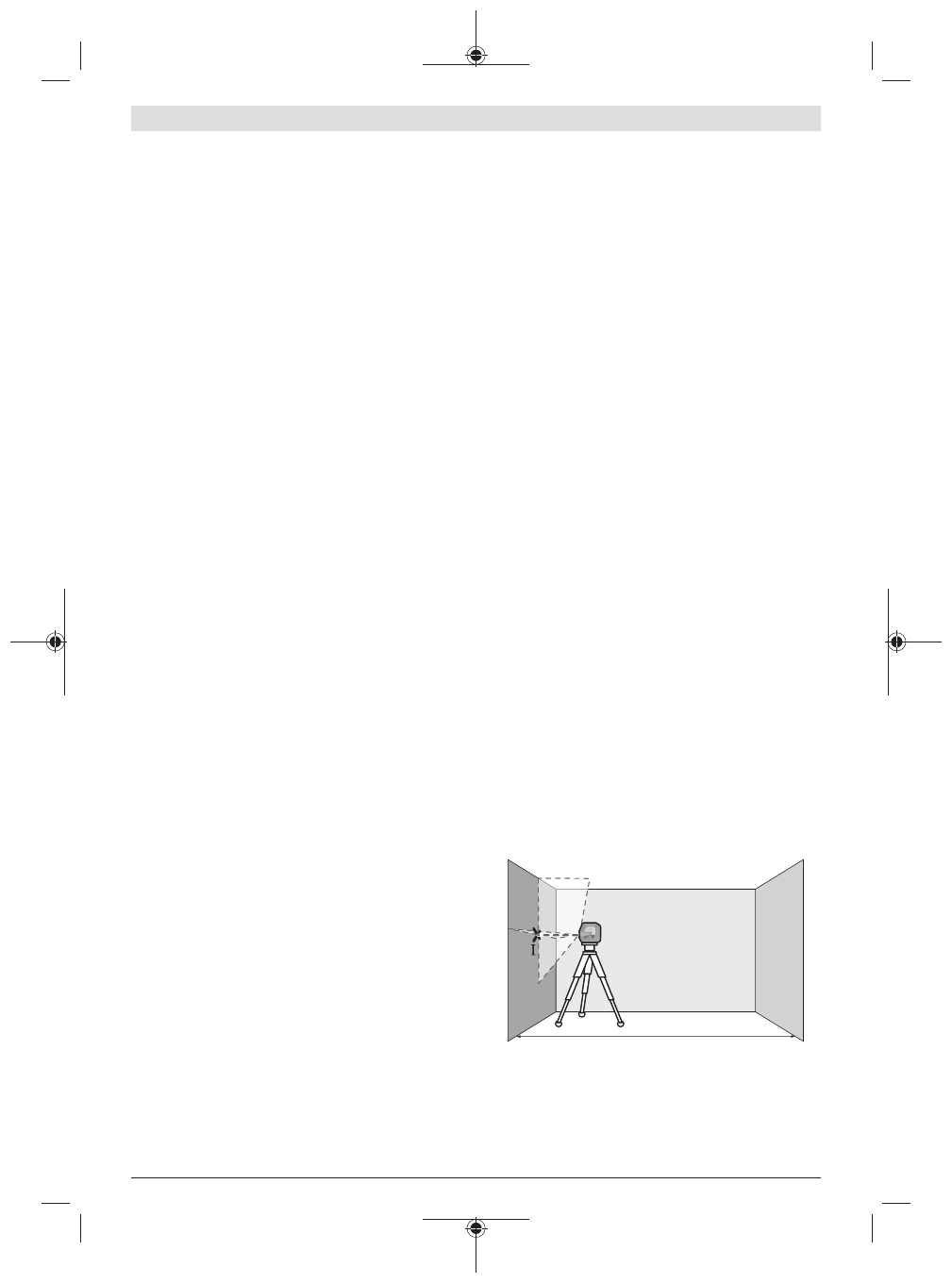

За проверката трябва да имате свободна зона за измер-
ване с твърда основа с дължина

5

 m между две стени А

и B.
– Монтирайте измервателния уред близо до стената А на

статив или го поставете върху твърда равна повърх-
ност. Включете измервателния уред и изберете режим
с кръстосани линии.

5 m

A

B

– Насочете лазера към близката стена А и го изчакайте

да се нивелира. Маркирайте средата на пресечната
точка на двете лазерни линии (точка I).
