Українська |

137

5 m

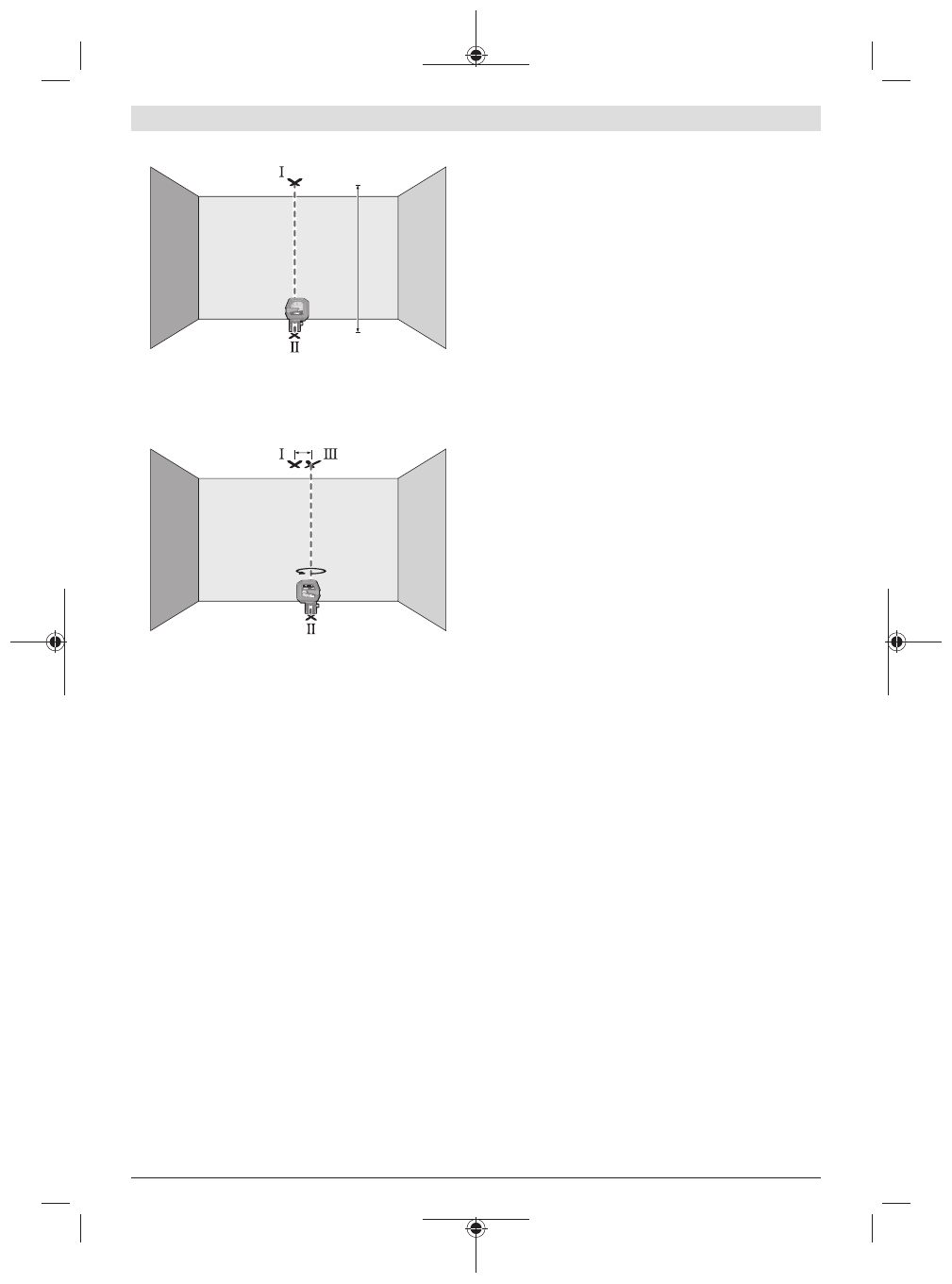

– Позначте середину верхньої лазерної точки на стелі

(точка

Ⅰ

). Позначте, крім того, середину нижньої

лазерної точки на підлозі (точка

Ⅱ

).

d

180°

– Розверніть вимірювальний інструмент на 180°.

Розташуйте його так, щоб середина нижньої лазерної
точки знаходилася на раніше позначеній точці

Ⅱ

. Дайте

вимірювальному інструменту нівелюватися. Позначте
середину верхної лазерної точки (точка

Ⅲ

).

– Різниця

d

 між двома позначеними точками

Ⅰ

 і

Ⅲ

 – це

фактичне відхилення вимірювального інструмента від
вертикалі.

Підрахуйте максимально допустиме відхилення
наступним чином:
подвійна відстань між підлогою і стелею ×

0,7

 мм/м

Приклад: При відстані між підлогою і стелею

5

 м

максимальне відхилення
повинно складати 2 ×

5

 м × ±

0,7

 мм/м = ±

7

 мм. Точки

Ⅰ

 і

Ⅲ

 повинні, таким чином, знаходитись на максимальній

відстані

7

 мм одна від одної.

Вказівки щодо роботи

u

Для позначення завжди використовуйте середину
лазерної точки або лазерної лінії.

 Розмір лазерної

точки/лазерної лінії змінюється в залежності від
відстані.

Роботи з поворотним кріпленням RM 10
(див. мал. F–H)

За допомогою поворотного кріплення

(11)

вимірювальний інструмент можна повертати на 360°
навколо центральної, завжди видимої точки виска. Це

дозволяє точно налаштувати лазерні лінії, не змінюючи
положення вимірювального інструмента.
За допомогою гвинта точного налаштування

(14)

вертикальні лазерні лінії можна точно відрегулювати по
реперних точках.
Приставте вимірювальний інструмент напрямним пазом

(6)

 до напрямної рейки

(12)

 поворотного кріплення

(11)

і посуньте вимірювальний інструмент до упору на
платформу.
Щоб зняти, потягніть вимірювальний інструмент у
зворотньому напрямку з поворотного кріплення.

Можливості позиціонування поворотного кріплення:
– стоячи на рівній поверхні,
– прикручене до вертикальної площини,
– прикріплене магнітами

(15)

 до металевої поверхні,

– у поєднанні зі стельовою скобою

(16)

 у підвішеному

стані на стельовій рейці.

Вирівняйте поворотне кріплення

(11)

, перш ніж вмикати

вимірювальний інструмент.

Роботи з візирною маркою

Візирний щит

(20)

 покращує видимість лазерного

променю при несприятливих умовах та на великих
відстанях.
Половина візирного щита

(20)

, що віддзеркалює,

покращує видимість лазерної лінії, через прозору
половину лазерний промінь також видно з тильного боку
візирного щита.

Робота зі штативом (приладдя)

Штатив забезпечує стабільну підставку для вимірювання,
висоту якої можна регулювати. Поставте вимірювальний
інструмент гніздом під штатив 1/4"

(5)

 на різьбу штатива

(21)

 або звичайного фотоштатива. Зафіксуйте

вимірювальний інструмент кріпильним гвинтом штатива.
Грубо вирівняйте штатив, перш ніж вмикати
вимірювальний прилад.

Фіксація за допомогою універсального кріплення
(приладдя) (див. мал. N)

За допомогою універсального кріплення

(17)

 можна

зафіксувати вимірювальний інструмент, напр., на
вертикальних поверхнях, трубах або намагнічених
матеріалах. Універсальне кріплення можна
використовувати також в якості підставки. Воно полегшує
вирівнювання приладу по висоті.
Грубо вирівняйте універсальне кріплення

(17)

, перш ніж

вмикати вимірювальний інструмент.

Роботи з кріпленням LB 10 (приладдя)

За допомогою кріплення

(18)

 можна закріпити

вимірювальний інструмент на вертикальних поверхнях
або матеріалах, що намагнічуються. У поєднанні зі
стельовою скобою

(16)

 вимірювальний інструмент

можна також вирівняти по висоті.
Вирівняйте кріплення

(18)

, перш ніж вмикати

вимірювальний інструмент.
