Italiano |

47

180°

A

B

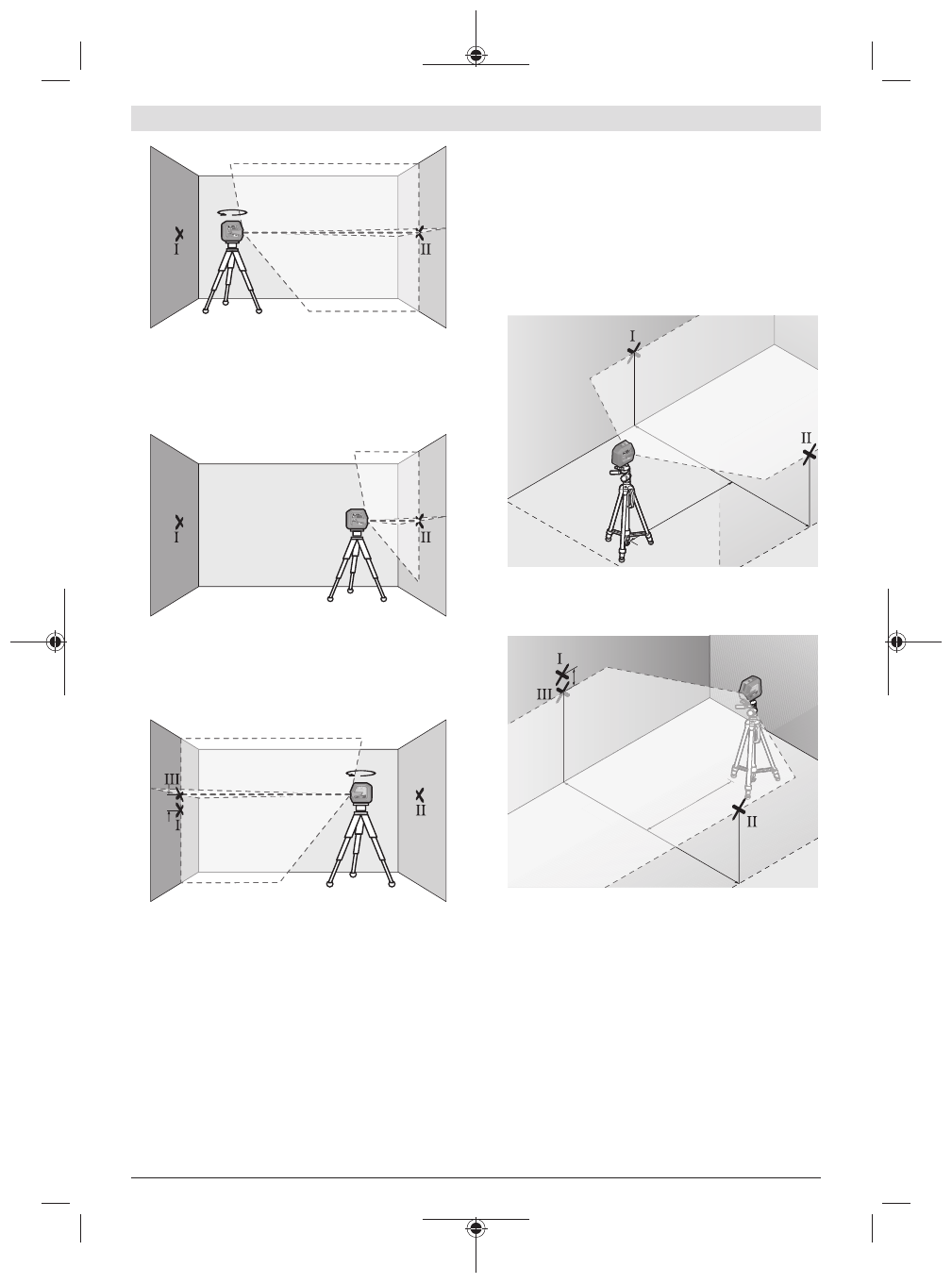

– Ruotare lo strumento di misura di 180°, attendere che si

autolivelli e contrassegnare il punto d’incrocio delle linee
laser sulla parete B di fronte (punto

Ⅱ

).

– Collocare lo strumento di misura – senza ruotarlo – vicino

alla parete B, accenderlo ed attendere che si autolivelli.

A

B

– Allineare in altezza lo strumento di misura (mediante il

treppiede, oppure, all’occorrenza, utilizzando supporti) in
modo che il punto d’incrocio delle linee laser coincida
esattamente con il punto II, contrassegnato in preceden-
za, sulla parete B.

d

180°

A

B

– Ruotare lo strumento di misura di 180°, senza variare l’al-

tezza. Allinearlo alla parete A in modo che la linea laser
verticale attraversi il punto

Ⅰ

, contrassegnato in preceden-

za. Attendere che lo strumento di misura si autolivelli e
contrassegnare il punto d’incrocio delle linee laser sulla
parete A (punto

Ⅲ

).

– La differenza

d

 fra i punti

Ⅰ

 e

Ⅲ

, contrassegnati sulla pare-

te A, indicherà l’effettivo scostamento in altezza dello
strumento di misura.

Su un tratto di misura pari a 2 ×

5

 m =

10

 m, lo scostamento

massimo ammesso è pari a:

10

 m × ±

0,3

 mm/m = ±

3

 mm. La differenza

d

 fra i punti

Ⅰ

 e

Ⅲ

 non dovrà, quindi, superare

3

 mm.

Verifica della precisione di livellamento della linea
orizzontale

Per la verifica, occorrerà una superficie libera pari a circa
5 ×

5

 m.

– Montare lo strumento di misura al centro, fra le pareti A e

B, su un treppiede, oppure posizionarlo su una base sta-
bile e piana. Accendere lo strumento di misura e selezio-
nare la modalità orizzontale. Attendere che lo strumento
di misura si autolivelli.

2,5 m

5,0 m

A

B

– Contrassegnare su entrambe le pareti, a 2,5 m di distanza

dallo strumento di misura, il centro della linea laser (pun-
to

Ⅰ

 sulla parete A e punto

Ⅱ

 sulla parete B).

2,5 m

d

5,0 m

2,5

m

5,0 m

0 m

A

B

– Posizionare lo strumento di misura, ruotato di 180°, a 5 m

di distanza ed attendere che si autolivelli.

– Allineare in altezza lo strumento di misura (mediante il

treppiede o, all’occorrenza, supportando lo strumento) in
modo che il centro della linea laser coincida esattamente
con il punto

Ⅱ

 sulla parete B, contrassegnato in preceden-

za.

– Contrassegnare sulla parete A il centro della linea laser

come punto

Ⅲ

 (verticalmente sopra o sotto al punto

Ⅰ

).

– La differenza

d

 fra i punti

Ⅰ

 e

Ⅲ

, contrassegnati sulla pare-

te A, indicherà l’effettivo scostamento dello strumento di
misura rispetto alla linea orizzontale.

Su un tratto di misura pari a 2 ×

5

 m =

10

 m, lo scostamento

massimo ammesso è pari a:
