74

 | Norsk

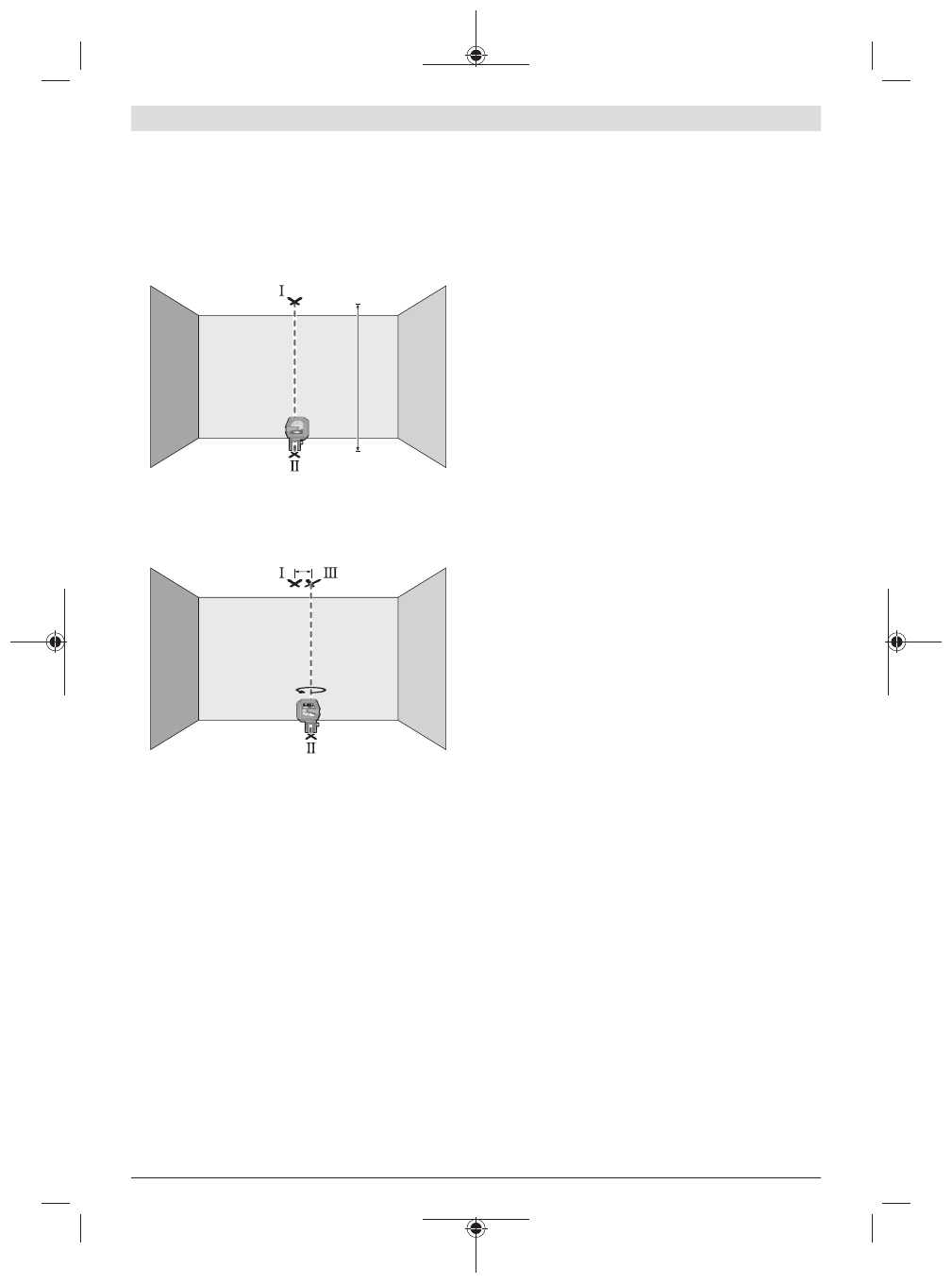

Kontrollere loddnøyaktigheten

Når du skal kontrollere, trenger du en fri målestrekning på
fast underlag med en avstand på ca.

5

 m mellom gulv og tak.

– Monter måleverktøyet på dreiebraketten

(11)

 og still det

på gulvet. Velg punktmodus og la måleverktøyet nivellere
inn.

5 m

– Marker midten til det øvre laserpunktet i taket (punkt I).

Marker også midten til det nedre laserpunktet på gulvet
(punkt II).

d

180°

– Drei måleverktøyet 180°. Plasser det slik at midten på det

nedre laserpunktet ligger på punktet II som allerede er
markert. La måleverktøyet nivelleres. Marker midten på
det øvre laserpunktet (punkt III).

– Differansen

d

 mellom de to markerte punktene

Ⅰ

 og

Ⅲ

 på

taket er det faktiske avviket til måleverktøyet fra loddrett
posisjon.

Du beregner maks. tillatt avvik på følgende måte:
dobbel avstand mellom gulv og tak ×

0,7

 mm/m

Eksempel: Ved en avstand mellom gulv og tak på

5

 m kan

maksimalt avvik være
2 ×

5

 m × ±

0,7

 mm/m = ±

7

 mm. Punktene

Ⅰ

 og

Ⅲ

 kan

dermed maksimalt ligge

7

 mm fra hverandre.

Arbeidshenvisninger

u

Bruk alltid bare midten av laserpunktet eller
laserlinjen når du markerer.

 Størrelsen på laserpunktet

eller bredden på laserlinjen endrer seg med avstanden.

Bruke den dreibare holderen RM 10 (se bilde F–H)

Med holderen

(11)

 kan du dreie måleverktøyet 360° rundt et

sentralt loddpunkt som alltid er synlig. Dermed er det mulig å

stille inn laserlinjene nøyaktig uten å endre plasseringen av
måleverktøyet.
Med fininnstillingsskruen

(14)

 kan du justere loddrette

laserlinjer nøyaktig etter referansepunkter.
Sett måleverktøyet med føringssporet

(6)

 på føringsskinnen

(12)

 til dreiebraketten

(11)

, og skyv måleverktøyet på

plattformen til det stopper.
For å ta det av trekker du måleverktøyet fra dreiebraketten i
motsatt retning.

Muligheter for plassering av den dreibare holderen:
– stående på en vannrett flate,
– skrudd fast på en loddrett flate,
– på metalloverflater ved hjelp av magnetene

(15)

,

– på taklister ved bruk av takklemmen

(16)

.

Grovjuster den dreibare holderen

(11)

 før du slår på

måleverktøyet.

Arbeide med lasermåltavlen

Lasermåltavlen

(20)

 forbedrer laserstrålens synlighet ved

ugunstige forhold og større avstander.
Den reflekterende halvdelen av lasermåltavlen

(20)

forbedrer laserlinjens synlighet. Den transparente halvdelen
gjør at laserlinjen også kan ses fra baksiden av
lasermåltavlen.

Arbeide med stativet (tilbehør)

Et stativ gir et stabilt måleunderlag som kan justeres i
høyden. Sett måleverktøyet med 1/4"-stativfestet

(5)

 på

gjengene til stativet

(21)

 eller et vanlig fotostativ. Skru fast

måleverktøyet med stativets festeskrue.
Grovjuster stativet før du slår på måleverktøyet.

Feste med universalholderen (tilbehør) (se bilde N)

Ved hjelp av universalholderen

(17)

 kan du feste

måleverktøyet for eksempel på loddrette flater, rør eller
magnetiserbare materialer. Universalholderen er også egnet
som gulvstativ og gjør det lettere å justere høyden til
måleverktøyet.
Grovjuster universalholderen

(17)

 før du slår på

måleverktøyet.

Bruke holderen LB 10 (tilbehør)

Ved hjelp av holderen

(18)

 kan du feste måleverktøyet på

loddrette flater eller magnetiserbare materialer. Kombinert
med takklemmen

(16)

 kan måleverktøyet også stilles inn i

høyden.
Grovjuster holderen

(18)

 før du slår på måleverktøyet.

Arbeide med lasermottaker (tilbehør) (se bilde N)

Ved ugunstige lysforhold (lyse omgivelser, direkte sollys) og
på større avstander bruker du lasermottakeren

(19)

 for

lettere å se laserlinjene.
Alle driftsmodusene er egnet for drift med
lasermottakeren

(19)

.

Lasersiktebrille (tilbehør)

Lasersiktebrillen filtrerer ut omgivelseslyset. Dermed virker
lyset til laseren sterkere for øyet.
