Hrvatski |

185

d

2 m

– Okrenite mjerni alat za 180° i postavite ga na drugu stranu

otvora vrata izravno iza točke

Ⅱ

. Iznivelirajte mjerni alat i

usmjerite okomitu liniju lasera tako da njezino središte
točno prolazi kroz točke

Ⅰ

 i

Ⅱ

.

– Označite sredinu linije lasera na gornjem rubu otvora

vrata kao točku

Ⅳ

.

– Razlika

d

 obje označene točke

Ⅲ

 i

Ⅳ

 daje stvarno

odstupanje mjernog alata od okomice.

– Izmjerite visinu otvora vrata.
Maksimalno dopušteno odstupanje možete izračunati kako
slijedi:
dvostruka visina otvora vrata ×

0,3

 mm/m

Primjer: Kod visine otvora vrata od

2

 m maksimalno

odstupanje smije iznositi
2 ×

2

 m × ±

0,3

 mm/m = ±

1,2

 mm. Stoga točke

Ⅲ

 i

Ⅳ

 smiju

odstupati jedna od druge za maks.

1,2

 mm.

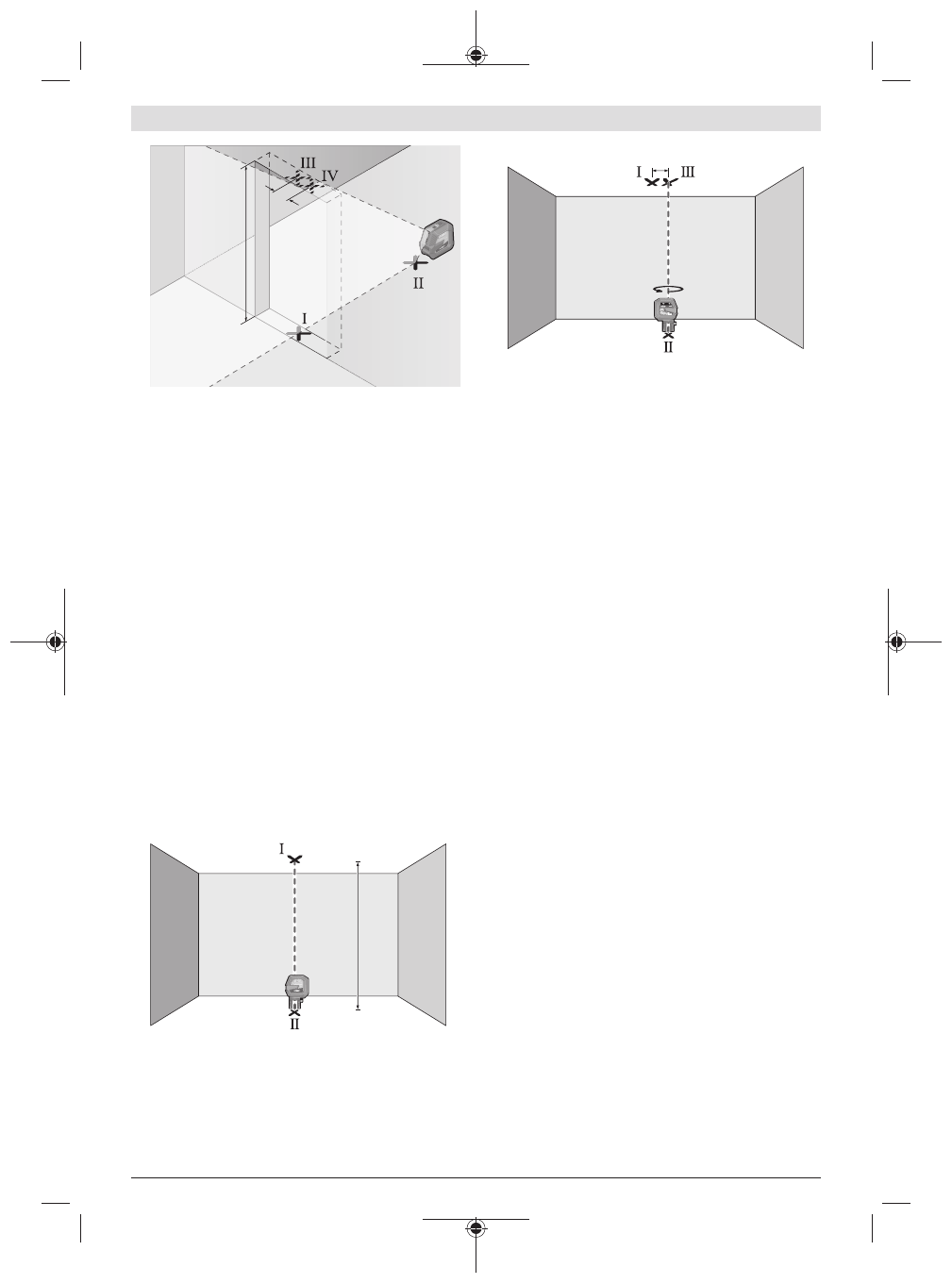

Provjera točnosti točke vertikale

Za provjeru vam je potrebna slobodna mjerna staza na
čvrstoj podlozi s razmakom od cca.

5

 m između poda i

stropa.
– Montirajte mjerni alat na okretni držač

(11)

 i postavite ga

na pod. Odaberite način rada s točkom i iznivelirajte
mjerni alat.

5 m

– Označite sredinu gornje točke lasera na stropu (točka I).

Osim toga, označite sredinu donje točke lasera na podu
(točka

Ⅱ

).

d

180°

– Okrenite mjerni alat za 180°. Pozicionirajte ga tako da

sredina donje točke lasera pada na već označenu točku II.
Iznivelirajte mjerni alat. Označite sredinu gornje točke
lasera (točka III).

– Razlika

d

 obje označene točke

Ⅰ

 i

Ⅲ

 na stropu daje stvarno

odstupanje mjernog alata od okomice.

Maksimalno dopušteno odstupanje možete izračunati kako
slijedi:
dvostruki razmak između poda i stropa ×

0,7

 mm/m.

Primjer: Kod razmaka između poda i stropa od

5

 m

maksimalno odstupanje smije iznositi
2 ×

5

 m × ±

0,7

 mm/m = ±

7

 mm. Stoga točke

Ⅰ

 i

Ⅲ

 smiju

odstupati jedna od druge za maks.

7

 mm.

Upute za rad

u

Za označavanje uvijek koristite samo sredinu točke
lasera odn. linije lasera.

 Veličina točke lasera odnosno

širina linije lasera mijenja se s udaljenošću.

Rad s okretnim držačem RM 10 (vidjeti slike F–H)

Pomoću okretnog držača

(11)

 možete okrenuti mjerni alat za

360° oko uvijek vidljivog središta. Stoga linije lasera možete
namjestiti, a da ne promijenite položaj mjernog alata.
Vijkom za fino namještanje

(14)

 možete točno usmjeriti

okomite linije lasera na referentne točke.
Postavite mjerni alat s utorom za vođenje

(6)

 na vodilicu

(12)

 okretnog držača

(11)

 i pomičite mjerni alat do

graničnika na platformi.
Kod odvajanja povlačite mjerni alat u obrnutom smjeru od
okretnog držača.

Mogućnosti pozicioniranja okretnog držača:
– u stojećem položaju na ravnoj površini,
– pričvršćen na okomitu površinu,
– pomoću magneta

(15)

 na metalnim površinama,

– zajedno sa stezaljkom za strop

(16)

 na stropnim

letvicama.

Prije uključivanja mjernog alata grubo izravnajte okretni
držač

(11)

.

Rad s ciljnom pločom lasera

Ciljna ploča lasera

(20)

 poboljšava vidljivost laserske zrake u

nepovoljnim uvjetima i kod većih udaljenosti.
Reflektirajuća polovica ciljne ploče lasera

(20)

 poboljšava

vidljivost linije lasera, a kroz prozirnu polovicu linija lasera je
vidljiva i sa stražnje strane ciljne ploče lasera.
