 | Español

En un recorrido de medición de 2 ×

5

 m =

10

 m, la divergen-

cia máxima admisible asciende a:

10

 m × ±

0,3

 mm/m = ±

3

 mm. La diferencia

d

 entre los pun-

tos

Ⅰ

 y

Ⅲ

 debe ascender por consiguiente a como máximo

3

 mm.

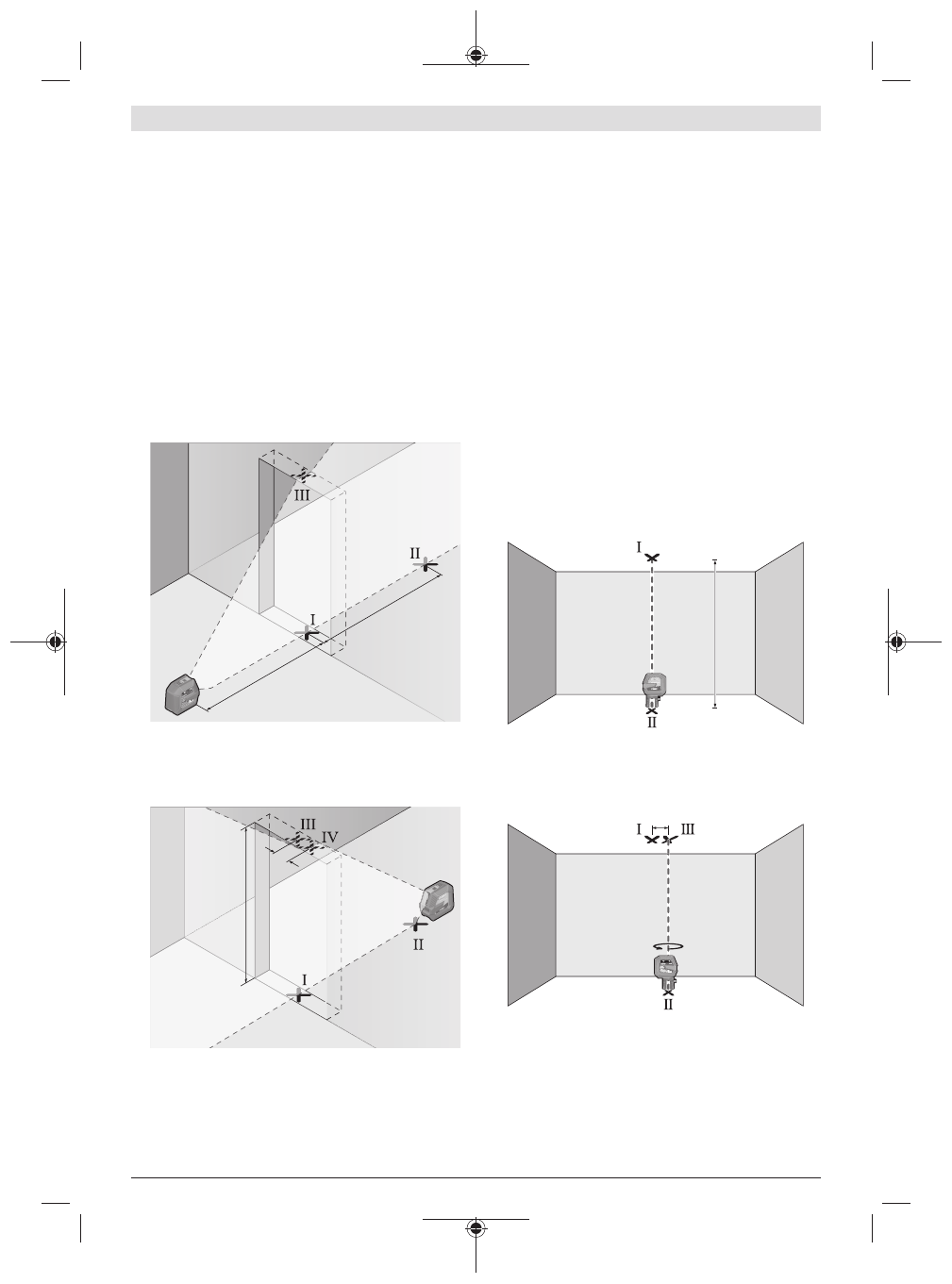

Comprobación de la exactitud de nivelación de la línea
vertical

Para la comprobación se requiere el vano de una puerta, de-
biéndose disponer de un espacio mínimo antes y después
del mismo de 2,5 m sobre un firme consistente.
– Coloque el aparato de medición sobre un plano firme y

consistente (sin emplear un trípode) a una separación de
2,5 m respecto al vano de la puerta. Conecte la herra-
mienta de medición y seleccione el modo de operación
vertical. Alinee la línea láser sobre la abertura de puerta y
deje que se nivele el aparato de medición.

2,5 m

2,5 m

– Marque el centro de la línea láser vertical en el piso de la

abertura de puerta (punto

Ⅰ

), a 5 m de distancia al otro la-

do de la abertura de puerta (punto

Ⅱ

) así como en el mar-

gen superior de la abertura de puerta (punto

Ⅲ

).

d

2 m

– Gire el aparato de medición en 180° y colóquelo en el

otro lado de la abertura de puerta directamente detrás
del punto

Ⅱ

. Deje que se nivele el aparato de medición y

alinee la línea láser vertical de manera que su centro pase
exactamente por los puntos I y II.

– Marque el centro de la línea láser en el margen superior

de la abertura de puerta como punto

Ⅳ

.

– La diferencia

d

 de ambos puntos

Ⅲ

 y

Ⅳ

 marcados es la

desviación de la vertical real del aparato de medición.

– Mida la altura del vano de la puerta.
Calcule la divergencia máxima admisible como sigue:
altura doble de la abertura de la puerta ×

0,3

 mm/m

Ejemplo: con una altura de la abertura de la puerta de

2

 m, la

divergencia máxima puede ascender a
2 ×

2

 m × ±

0,3

 mm/m = ±

1,2

 mm. Por lo tanto, los puntos

Ⅲ

 y

Ⅳ

 pueden estar a una distancia de

1,2

 mm como máxi-

mo.

Verificar la exactitud de la plomada

Para la comprobación se requiere un recorrido de medición
libre sobre un firme consistente con una distancia de aprox.

5

 m entre el piso y el techo.

– Monte el aparato de medición sobre el soporte

giratorio

(11)

 y póngalo en el suelo. Seleccione el modo

de operación de punto y deje que se nivele el aparato de
medición.

5 m

– Marque el centro del punto láser superior en el techo

(punto

Ⅰ

). Marque además el centro del punto láser infe-

rior en el suelo (punto

Ⅱ

).

d

180°

– Gire el aparato de medición en 180°. Posiciónelo de ma-

nera que el centro del punto láser inferior quede en el ya
marcado punto

Ⅱ

. Deje que se nivele el aparato de medi-

ción. Marque el centro del punto láser superior (pun-
to

Ⅲ

).

– La diferencia

d

 de ambos puntos

Ⅰ

 y

Ⅲ

 marcados en el te-

cho es la desviación real del aparato de medición de la
vertical.
