136

 | Українська

2,5 m

d

5,0 m

2,5

m

5,0 m

0 m

A

B

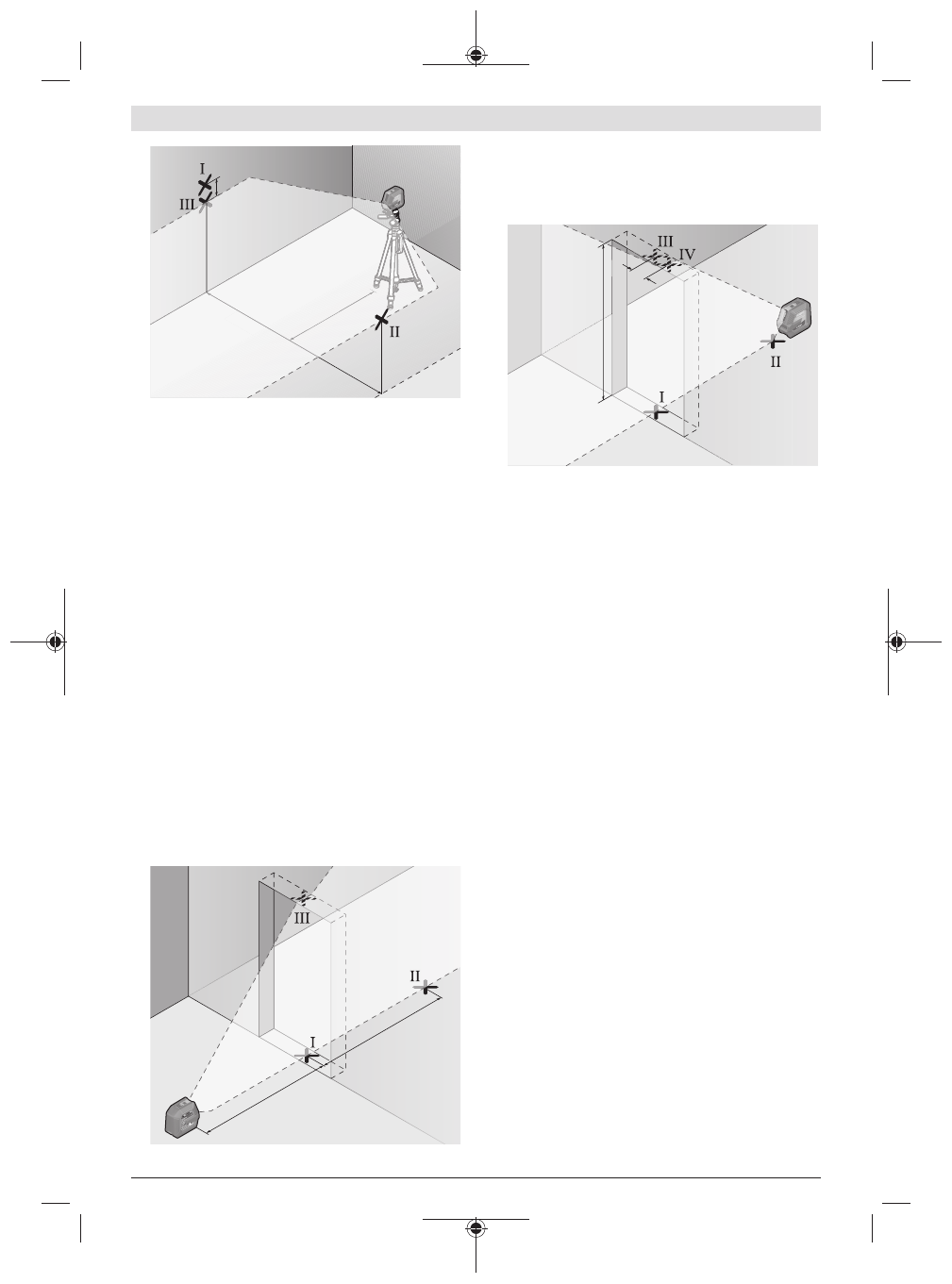

– Встановіть обернений на 180° вимірювальний

інструмент на відстані 5 м и і дайте йому
самонівелюватися.

– Вирівняйте вимірювальний прилад по висоті таким

чином (за допомогою штатива або підмостивши що-
небудь під нього), щоб середина лазерної лінії точно
потрапляла на позначену раніше точку

Ⅱ

 на стіні B.

– Позначте на стіні A середину лазерної лінії як точку

Ⅲ

(вертикально над точкою

Ⅰ

 або під нею).

– Різниця

d

 між двома позначеними на стіні А точками

Ⅰ

 і

Ⅲ

 – це фактичне відхилення вимірювального

інструмента від горизонталі.

На ділянці 2 ×

5

 м =

10

 м максимально допустиме

відхилення становить:

10

 м × ±

0,3

 мм/м = ±

3

 мм. Таким чином, різниця

d

 між

точками

Ⅰ

 і

Ⅲ

 може складати максимум

3

 мм.

Перевірка точності нівелювання вертикальної лінії

Для перевірки Вам потрібний дверний проріз, в якому з
обох боків від дверей є мін. 2,5 м (на твердому ґрунті).
– Встановіть вимірювальний інструмент на відстані

2,5 м від дверного прорізу на рівну тверду поверхню
(не на штатив). Увімкніть вимірювальний інструмент та
оберіть вертикальний режим. Направте лазерні лінії на
дверний проріз і дайте вимірювальному інструменту
самонівелюватися.

2,5 m

2,5 m

– Позначте середину вертикальної лазерної лінії на

підлозі у дверному прорізі (точка I), на відстані 5 м з
іншого боку дверного прорізу (точка II), а також з
верхнього краю дверного прорізу (точка III).

d

2 m

– Поверніть вимірювальний прилад на 180° і поставте

його з іншого боку дверного прорізу прямо поза
точкою

Ⅱ

. Дайте вимірювальному приладу

нівелюватися і спрямуйте вертикальну лазерну лінію
таким чином, щоб її середина проходила точно через
точку

Ⅰ

 і

Ⅱ

.

– Позначте середину лазерної лінії на верхньому краї

дверного прорізу в якості точки

Ⅳ

.

– Різниця

d

 між двома позначеними точками III і IV – це

фактичне відхилення вимірювального інструмента від
вертикалі.

– Поміряйте висоту дверного прорізу.
Підрахуйте максимально допустиме відхилення
наступним чином:
подвійна висота дверного прорізу ×

0,3

 мм/м

Приклад: При висоті дверного прорізу

2

 м максимальне

відхилення повинно складати
2 ×

2

 м × ±

0,3

 мм/м = ±

1,2

 мм. Точки

Ⅲ

 і

Ⅳ

 повинні,

таким чином, знаходитись на максимальній відстані

1,2

 мм одна від одної.

Перевірка точності виска

Для перевірки на твердому ґрунті потрібна вільна
вимірювальна ділянка висотою прибл.

5

 м між підлогою і

стелею.
– Монтуйте вимірювальний інструмент на поворотне

кріплення

(11)

 і встановіть його на підлогу. Виберіть

точковий режим і дайте вимірювальному інструменту
нівелюватися.
