26

 | Français

d

180°

A

B

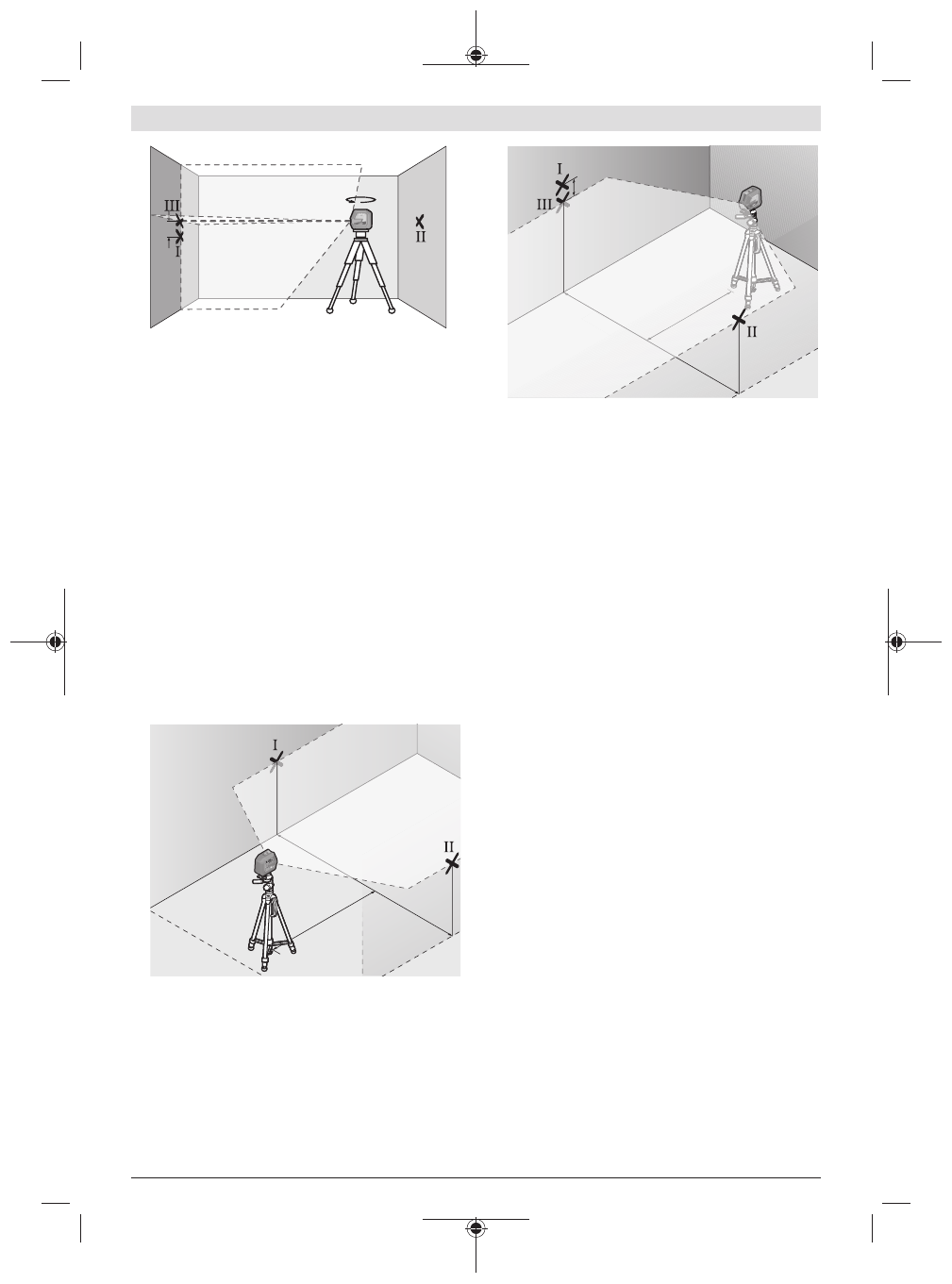

– Tournez l’appareil de mesure de 180° sans modifier la

hauteur. Orientez-le vers le mur A de sorte que la ligne la-
ser verticale passe par le point I marqué précédemment.
Attendez que l’appareil de mesure se mette à niveau et
marquez le point de croisement des lignes laser sur le mur
A (point III).

– L’écart

d

 entre les deux points I et III sur le mur A indique

l’écart de hauteur réel de l’appareil de mesure.

Pour une distance de mesure de 2 ×

5

 m =

10

 m, l’écart

maximal admissible est de :

10

 m × ±

0,3

 mm/m = ±

3

 mm. L’écart

d

 entre les points

Ⅰ

 et

Ⅲ

 ne doit par conséquent pas excéder

3

 mm.

Contrôle de la précision de nivellement de la ligne
horizontale

Pour ce contrôle, vous avez besoin d’une distance dégagée
d’env. 5 ×

5

 m.

– Montez l’appareil de mesure sur un trépied à égale dis-

tance des murs A et B ou placez-le sur un support stable
et plan. Mettez l’appareil de mesure en marche et sélec-
tionnez le mode horizontal. Laissez l’appareil de mesure
se mettre à niveau.

2,5 m

5,0 m

A

B

– À une distance de 2,5 m de l’appareil de mesure, mar-

quez sur les deux murs le milieu de la ligne laser (point I
sur le mur A et point II sur le mur B).

2,5 m

d

5,0 m

2,5

m

5,0 m

0 m

A

B

– Placez l’appareil de mesure tourné de 180° à une distance

de 5 m et laissez-le se mettre à nouveau.

– Ajustez la hauteur de ’appareil de mesure (à l’aide du tré-

pied ou, le cas échéant, avec des cales appropriées) de
sorte que le milieu de la ligne laser passe par le point II
tracé auparavant sur le mur B.

– Marquez le milieu de la ligne laser sur le mur A (= point III,

disposé verticalement juste au-dessus ou au-dessous du
point I).

– L’écart

d

 entre les deux points I et III sur le mur A indique

l’écart de l’appareil de mesure par rapport à l’horizontale.

Pour une distance de mesure de 2 ×

5

 m =

10

 m, l’écart

maximal admissible est de :

10

 m × ±

0,3

 mm/m = ±

3

 mm. L’écart

d

 entre les points

Ⅰ

 et

Ⅲ

 ne doit par conséquent pas excéder

3

 mm.

Contrôle de la précision de nivellement de la
ligne verticale

Pour ce contrôle, vous avez besoin d’une embrasure de
porte avec au moins 2,5 m de chaque côté de la porte (sur
un sol stable).
– Posez l’appareil de mesure sur une surface stable et plane

(pas sur un trépied) à 2,5 m de distance de l’embrasure
de porte. Mettez l’appareil de mesure en marche et sélec-
tionnez le mode vertical. Orientez la ligne laser vers l’em-
brasure de porte et laissez l’appareil de mesure se mettre
à niveau.
