Română |

151

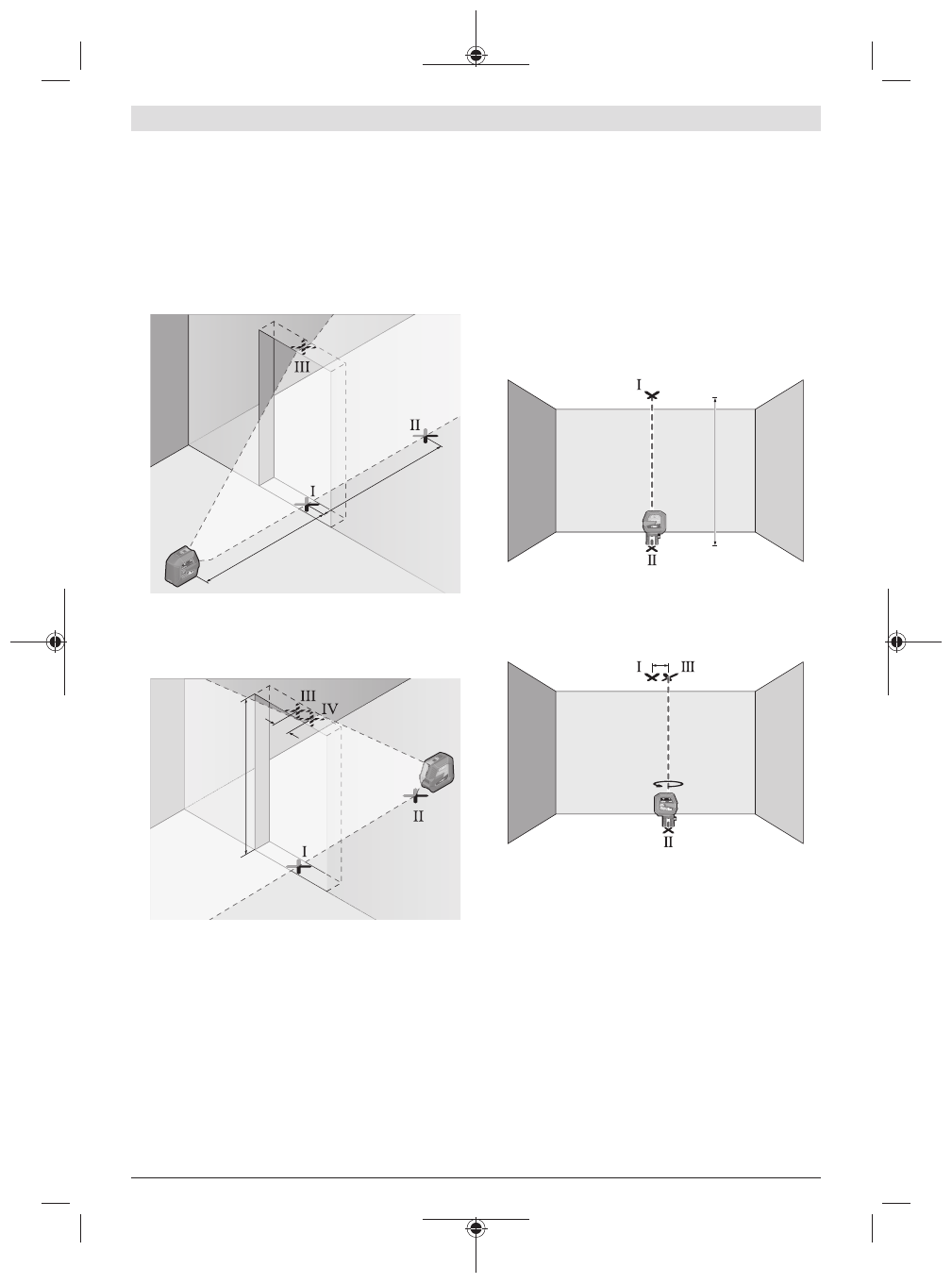

Verificarea preciziei de nivelare a liniei verticale

Pentru verificare, aveţi nevoie de un gol de uşă, în care (pe
fundaţie), pe ambele laturi ale uşii, să existe câte un loc de
cel puţin 2,5 m.
– Aşază aparatul de măsură la o distanţă de 2,5 m faţă de

golul de uşă, pe o suprafaţă fermă, plană (nu pe un
stativ). Conectează aparatul de măsură şi selectează
modul vertical. Îndreaptă linia laser spre golul de uşă şi
lasă aparatul de măsură să se niveleze.

2,5 m

2,5 m

– Marcaţi mijlocul liniei laser verticale pe partea inferioară a

golului de uşă (punctul

Ⅰ

), la o distanţă de 5 m faţă de

celelalte laturi ale golului de uşă, (punctul

Ⅱ

), precum şi

pe marginea superioară a golului de uşă (punctul

Ⅲ

).

d

2 m

– Rotiţi aparatul de măsură la 180° şi reglaţi-l pe partea

cealaltă a golului de uşă direct sub punctul

Ⅱ

. Lăsaţi

aparatul de măsură să se niveleze şi îndreptaţi linia laser
verticală astfel încât mijlocul acesteia să traverseze exact
punctele

Ⅰ

 şi

Ⅱ

.

– Marcaţi ca punct

Ⅳ

 mijlocul liniei laser de pe muchia

superioară a golului de uşă.

– Diferenţa

d

 dintre punctele

Ⅲ

 şi

Ⅳ

 marcate reprezintă

abaterea efectivă a aparatului de măsură pe verticală.

– Măsuraţi înălţimea golului de uşă.
Abaterea maximă admisă se calculează după cum urmează:
dublul înălţimii golului de uşă ×

0,3

 mm/m

De exemplu: La o înălţime de

2

 m a golului de uşă, abaterea

maximă trebuie să fie de
2 ×

2

 m × ±

0,3

 mm/m = ±

1,2

 mm. În consecinţă, între

punctele

Ⅲ

 şi

Ⅳ

 trebuie să existe o diferenţă de cel mult

1,2

 mm.

Verificarea preciziei liniei verticale

Pentru verificare, este necesar un tronson de măsurare liber
pe o fundaţie cu o distanţă de aproximativ

5

 m între podea şi

plafon.
– Montaţi aparatul de măsură pe suportul rotativ

(11)

 şi

aşezaţi-l pe podea. Alegeţi modul cu puncte şi lăsaţi
aparatul de măsură să se niveleze.

5 m

– Marcaţi centrul punctului laser superior pe plafon

(punctul

Ⅰ

). Marcaţi, de asemenea, centrul punctului laser

inferior pe podea (punctul

Ⅱ

).

d

180°

– Rotiţi aparatul de măsură la 180°. Poziţionaţi-l astfel încât

centrul punctului laser inferior să se afle deasupra
punctului

Ⅱ

. Lăsaţi aparatul de măsură să se niveleze.

Marcaţi centrul punctului laser superior (punctul

Ⅲ

).

– Diferenţa

d

 dintre punctele

Ⅰ

 şi

Ⅲ

 marcate pe plafon

reprezintă abaterea efectivă a aparatului de măsură pe
verticală.

Abaterea maximă admisă se calculează după cum urmează:
dublul distanţei dintre podea şi plafon ×

0,7

 mm/m.

De exemplu: La o distanţă dintre podea şi plafon de

5

 m,

abaterea maximă trebuie să fie de
2 ×

5

 m × ±

0,7

 mm/m = ±

7

 mm. În consecinţă, între

punctele

Ⅰ

 şi

Ⅲ

 trebuie să existe o diferenţă de cel mult

7

 mm.
