Polski |

101

2,5 m

d

5,0 m

2,5

m

5,0 m

0 m

A

B

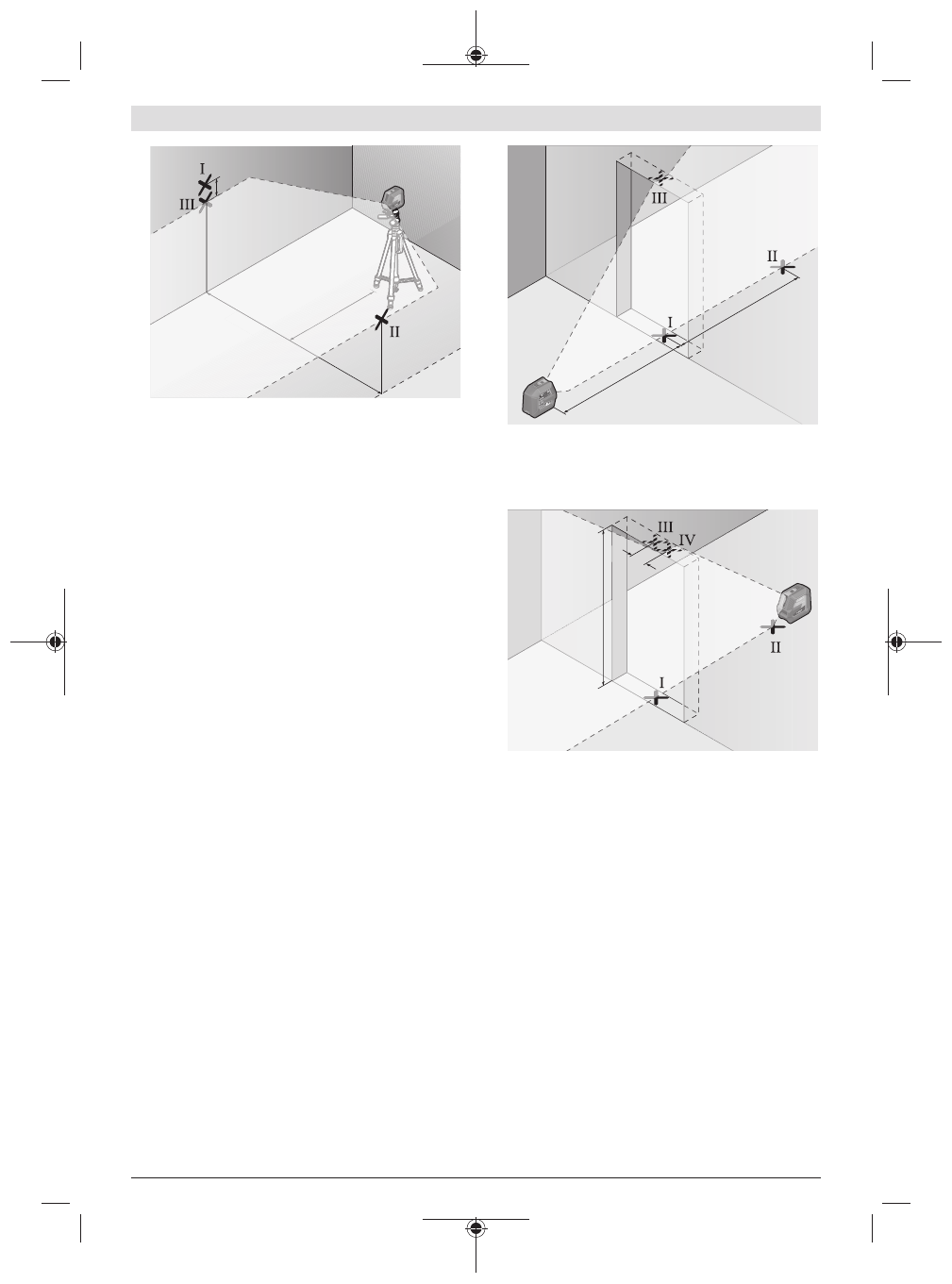

– Obrócić urządzenie pomiarowe o 180° i ustawić je w odle-

głości 5 m, a następnie odczekać, aż urządzenie zakończy
automatyczną niwelację.

– Ustawić wysokość urządzenia pomiarowego (na statywie

albo ewentualnie podkładając coś pod urządzenie) tak,
aby środek linii laserowej dokładnie pokrywał się z zazna-
czonym uprzednio punktem

Ⅱ

 na ścianie B.

– Zaznaczyć na ścianie A środek linii laserowej jako

punkt

Ⅲ

 (pionowo nad ew. pod punktem

Ⅰ

).

– Z różnicy

d

 pomiędzy obydwoma zaznaczonymi punktami

Ⅰ

 i

Ⅲ

 na ścianie A wyniknie rzeczywiste odchylenie urzą-

dzenia pomiarowego od poziomu.

Na odcinku pomiarowym wynoszącym 2 ×

5

 m =

10

 m mak-

symalne dopuszczalne odchylenie nie może przekraczać:

10

 m × ±

0,3

 mm/m = ±

3

 mm. Różnica

d

 pomiędzy punkta-

mi

Ⅰ

 i

Ⅲ

 może zatem wynosić maksymalnie

3

 mm.

Dokładność niwelacyjna pionowej linii laserowej

Do przeprowadzenia kontroli potrzebny jest otwór drzwio-
wy. Po obu stronach drzwi musi być minimum 2,5 m wolne-
go miejsca. Niezbędne jest też stabilne podłoże.
– Ustawić urządzenie pomiarowe w odległości 2,5 m od

otworu drzwiowego na stabilnym, równym podłożu (nie
na statywie). Włączyć urządzenie pomiarowe i wybrać
tryb pionowy. Skierować linię laserową na otwór drzwio-
wy i odczekać, aż urządzenie zakończy automatyczną ni-
welację.

2,5 m

2,5 m

– Zaznaczyć środek poziomej linii laserowej na podłodze w

otworze drzwiowym (punkt I), w odległości 5 m po drugiej
stronie otworu drzwiowego (punkt II), jak również na gór-
nej framudze otworu drzwiowego (punkt III).

d

2 m

– Obrócić urządzenie pomiarowe o 180° i ustawić je z dru-

giej strony otworu drzwiowego, bezpośrednio za punktem
II. Zaczekać, aż urządzenie pomiarowe się wypoziomuje, a
następnie skierować pionową linię laserową w taki spo-
sób, by jej środek przebiegał dokładnie przez punkty I i II.

– Zaznaczyć środek linii laserowej na górnej krawędzi otwo-

ru drzwiowego, jako punkt

Ⅳ

.

– Z różnicy

d

 pomiędzy obydwoma zaznaczonymi punktami

Ⅲ

 i

Ⅳ

 wyniknie rzeczywiste odchylenie urządzenia po-

miarowego od prostopadłej.

– Należy zmierzyć wysokość otworu drzwiowego.
Maksymalne dopuszczalne odchylenie obliczane jest w na-
stępujący sposób:
Podwójna wysokość otworu drzwiowego ×

0,3

 mm/m

Przykład: Przy wysokości otworu drzwiowego

2

 m maksy-

malne odchylenie może wynosić
2 ×

2

 m × ±

0,3

 mm/m = ±

1,2

 mm. W związku z tym punkty

Ⅲ

 i

Ⅳ

 mogą być od siebie oddalone maksymalnie o

1,2

 mm.

Kontrola dokładności wyznaczania pionu

Do przeprowadzenia kontroli potrzebny jest wolny odcinek o
długości ok.

5

 m ze stabilnym podłożem pomiędzy podłogą a

sufitem.
