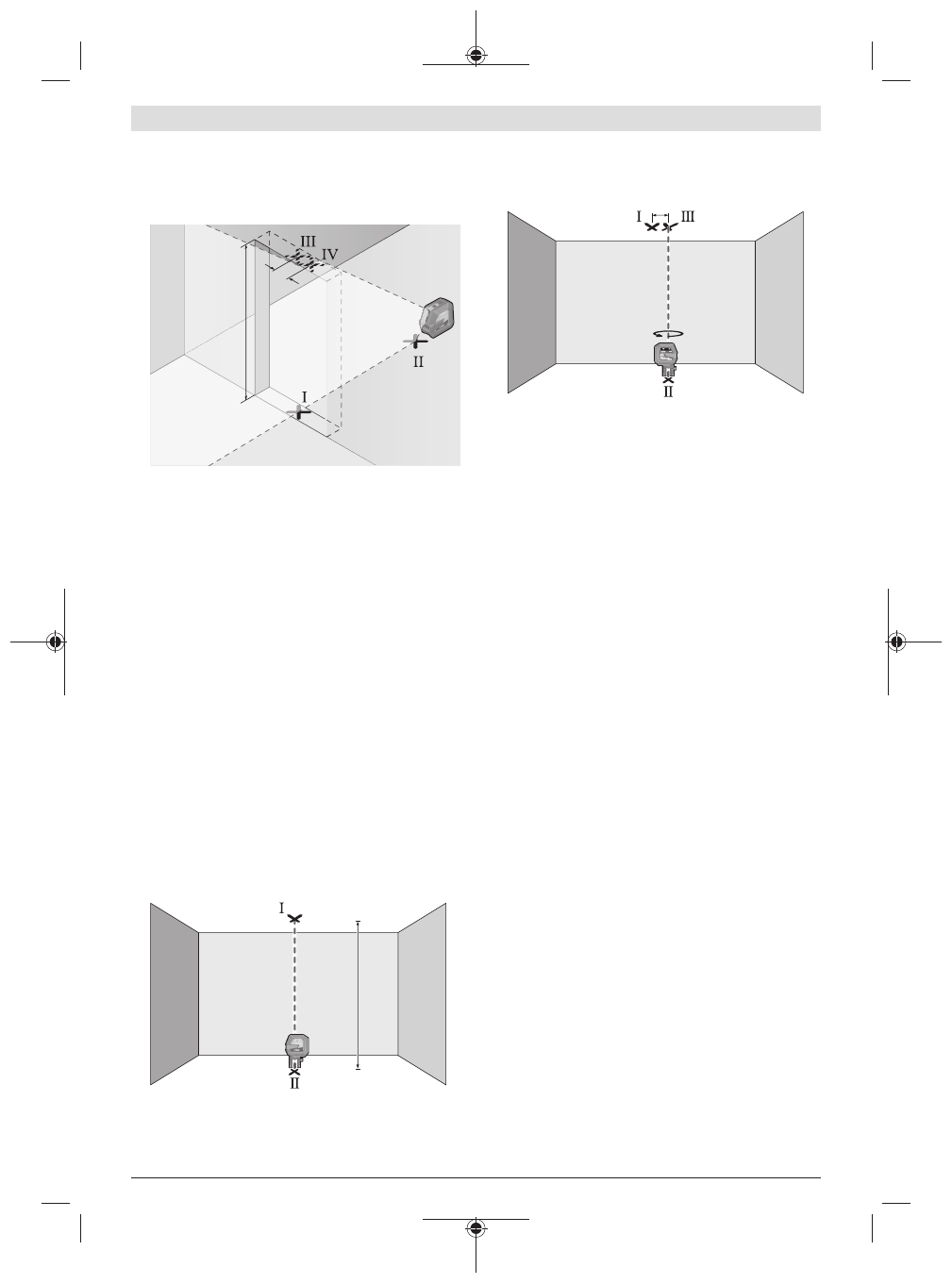

– ドア開口部の床（ポイントⅠ）、ドア開口部の反

対側の5m離れた箇所（ポイントⅡ）、そしてド
ア開口部の上端（ポイントⅢ）の垂直レーザーラ
インの中央に印を付けます。

d

2 m

– 本機を180°回転させ、ドア開口部の反対側、ポ

イントIIのすぐ後方に配置します。本機を整準さ
せ、垂直レーザーラインの中心がポイントIとII
を通るようにします。

– ドア開口部の上端に照射されているレーザーラ

インの中心をポイントIVとして印を付けます。

– 印を付けたポイントIIIとIVの差dは、本機の垂直

ラインに対する実際の誤差となります。

– ドア開口部の高さを測定します。
最大許容誤差は以下のように計算します：
2 × ドア開口部の高さ × 0.3 mm/m
例えばドア開口部の高さが2 mの場合の最大許容誤
差は、
2 × 2 m × ±0.3 mm/m = ±1.2 mmとなります。ポ
イントⅢとⅣが1.2 mm以内であれば正常です。

垂直ラインの精度確認
垂直ラインの精度は、堅い床の上の、床面と壁面
の間の距離が約5 m以上あるスペースで確認してく
ださい。
– メジャーリングツールを回転プラットフォー

ム (11) に設置し、床面に置きます。ポイント照
射モードを選択し、本機を整準させます。

5 m

– 天井の上部レーザードットの中央をマーキング

します（ポイントⅠ）。さらに、床面に照射され

た下方のレーザードットの中央をマーキングし
ます（ポイントII）。

d

180°

– メジャーリングツールを180°回転させた向きで

設置し、下方のレーザードットの中央がすでに
マーキングしたポイントIIに来るように配置しま
す。本機を整準させます。上部のレーザードッ
トの中央をマーキングします（ポイントIII）。

– 天井に印を付けたポイントⅠとⅢの差dは、本機の

垂直ラインに対する実際の誤差となります。

最大許容誤差は以下のように計算します：
2 × 床面と天井との距離 × 0.7 mm/m
例えば床面と天井との距離が5 mの場合の最大許容
誤差は、
2 × 5 m × ±0.7 mm/m = ±7 mmとなります。ポイ
ントⅠとⅢが7 mm以内であれば正常です。

作業に関する注意事項

u

レーザードットやレーザーラインの中央に印を
付けてください。レーザードットの大きさと
レーザーラインの幅は距離に応じて変化しま
す。

回転プラットフォーム RM 10を使用して作業する
場合（図F–Hを参照）
回転プラットフォーム(11)を使用して、本機を常
に目に見える中心の垂点に360°回転させることが
できます。このため、本機の位置を変更しなくて
もレーザーラインを調整できます。
精密位置決めネジ(14)を使用して、垂直のレー
ザーラインを基準点に正確に調整することができ
ます。
本機を回転プラットフォーム(11)のガイドレール
(12)のガイド溝(6)に合わせ、メジャーリングツー
ルが止まるまでプラットフォームに挿入します。
外す場合は、本機を回転プラットフォームと逆の
方向に引っぱります。
回転プラットフォームの位置について：
– 平坦な面に置くこと
– 垂直な面の場合はネジ止めすること
– マグネット(15)で金属の表面に吸着させること
– 床の幅木にはカバークランプ(16)を使用するこ

と。

本機をオンにする前に、回転プラットフォーム
(11)の位置をある程度調整してください。
