23
Deutsch (Übersetzung der originalen Anleitungen)
DE
FR
EN
ES
IT
PT
NL
SV
DA
NO
FI
HU
CS
RU
RO
PL
SL
HR
ET
LT
LV
SK
BG
GEFAHR
Weist auf eine unmittelbare gefährliche Situation
hin, die bei Missachtung zu Tod oder ernsthafter
Verletzung führen kann.
WARNUNG
IWeist auf eine mögliche gefährliche Situation hin, die
bei Missachtung zu Tod oder ernsthafter Verletzung
führen kann.
VORSICHT
IWeist auf eine mögliche gefährliche Situation hin,
die bei Missachtung zu einer leichten oder mittleren
Verletzung führen kann.
VORSICHT
Ohne Sicherheitswarnsymbol
Bezeichnet eine Situation die zu Sachbeschädigungen
führen kann.

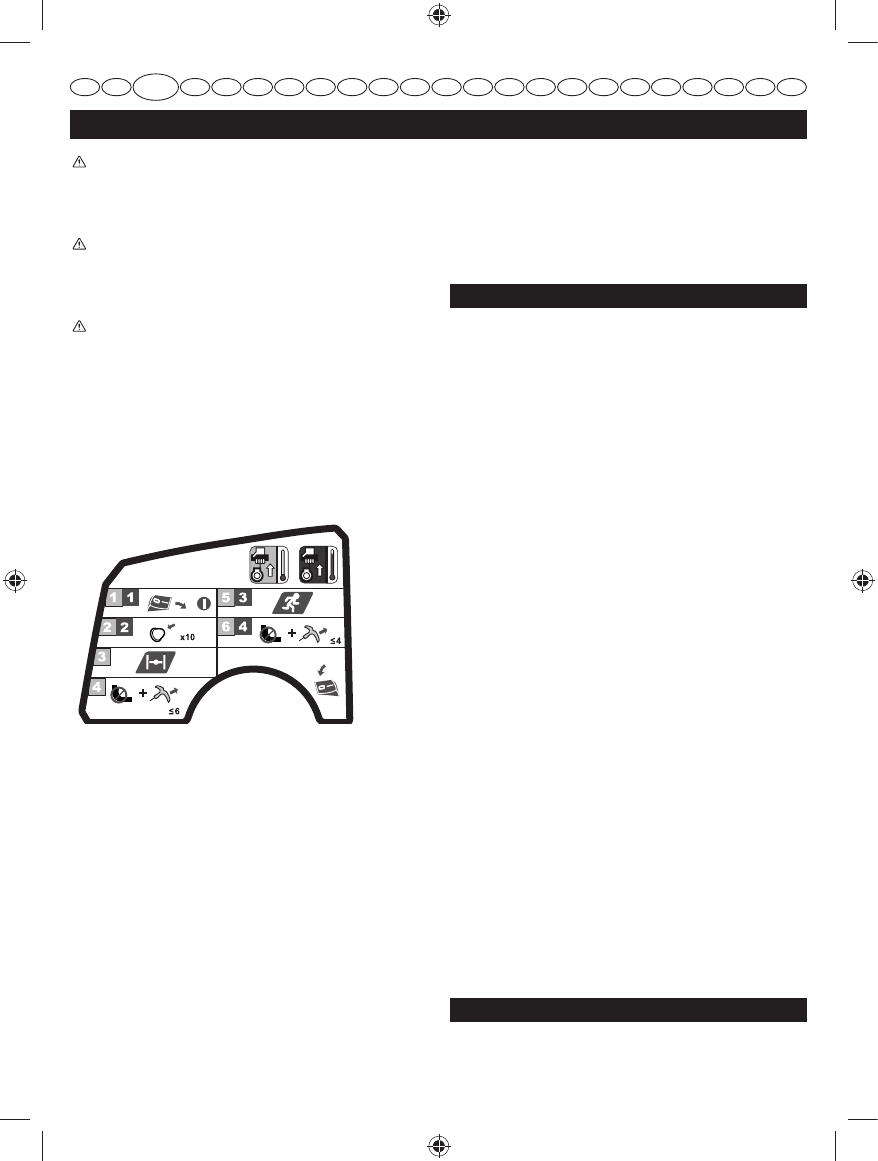

EINSCHALTEN UND AUSSCHALTEN
Einen kalten Motor starten:
1. Schalten Sie den Zündungsschalter auf die "I" (AN)
Position.
2. Drücken Sie die Einspritzpumpe 10 Mal.
3. Stellen Sie den Chokehebel auf die "VOLL" Position.
4. Den Startergriff ziehen, bis der Motor anspringt.
Ziehen Sie den Startergriff nicht mehr als 6 Mal.
Ziehen Sie nicht am Gashebel.
5. Stellen Sie den Chokehebel auf die "BETRIEB"
Position.
6. Den Startergriff ziehen bis der Motor anspringt.
Ziehen Sie den Startergriff nicht mehr als 4 Mal.
Einen warmen Motor anlassen:
1. Schalten Sie den Zündungsschalter auf die "I" (AN)
Position.
2. Drücken Sie die Einspritzpumpe 10 Mal.
3. Stellen Sie den Chokehebel auf die "BETRIEB"
Position.
4. Den Startergriff ziehen bis der Motor anspringt.
Ziehen Sie den Startergriff nicht mehr als 4 Mal.
Motor ausschalten:
Ŷ
Lassen Sie den Gashebel los. Stellen Sie den Schalter
auf die "O" (AUS) Position.
BESCHREIBUNG
1. Pro
Cut-Schneidekopf
2. Baugruppe
Schneidkopf/Schaft/Grasablenker
3. Schalldämpfer
4. Startergriff und Seil
5. Choke-Hebel
6. Ein-/Ausschalter
7. Gasdrücker
8. Handgriff
9. Fadenaufbewahrung
10. Einspritzknopf
11. Luftfilterabdeckung
12. Tankdeckel
13. Grasabweiser
14. Mähkugel
15. Knopf
16. Führungsvertiefung
17. Drehknopf
18. Unterer Handgriff
19. Oberer Handgriff
20. Rahmenöffnung
21. Schraube
22. Gaszug
23. Löcher
24. Clip
25. Schraube
26. Nylonschneidfaden
27. Fadenausgangslöcher
28. Fadenladelöcher
29. Oberer Deckel
30. Öffnungsbereich
31. "VOLL" Position
32. Laufstellung
33. Öffnung Lufteinlass
34. Luftfilterabdeckungschraube
35. Luftfilterplatte
36. Luftfilters
37. Zündkerze
38. Zündkerzenkappe
39. Fadenschneider
40. Sperrstange
LERNEN SIE DAS WERKZEUG KENNEN
6LHKH$EELOGXQJ
Die sichere Verwendung dieses Produkts erfordert
