89
При падении давления масла в системе смаз-
ки двигателя и/или при перегреве двигателя
срабатывает одна или обе системы предуп-
реждения судоводителя.
В случае срабатывания систем, плавно сни-
жается частота вращения коленчатого вала
двигателя, выключается индикатор нормаль-
ного давления масла и включается индикатор
перегрева двигателя.
Непрерывный зуммер включается при сраба-
тывании любой из систем.
До устранения неисправности двигателя час-
тота вращения коленчатого вала не возраста-
ет при увеличении угла открытия дроссель-
ной заслонки.
После устранения неисправности обороты
двигателя плавно увеличатся.
При перегреве двигателя через 20 секунд пос-
ле срабатывания системы защиты двигателя
и понижения частоты вращения двигателя,
двигатель автоматически остановится.
Условия срабатывания сигнализаторов неис-
правности системы управления двигателем
PGM-FI и системы энергоснабжения ACG,
сигнализаторов падения давления масла или
перегрева двигателя приведены в таблице
ниже.
ЭКСПЛУАТАЦИЯ
Система защиты двигателя

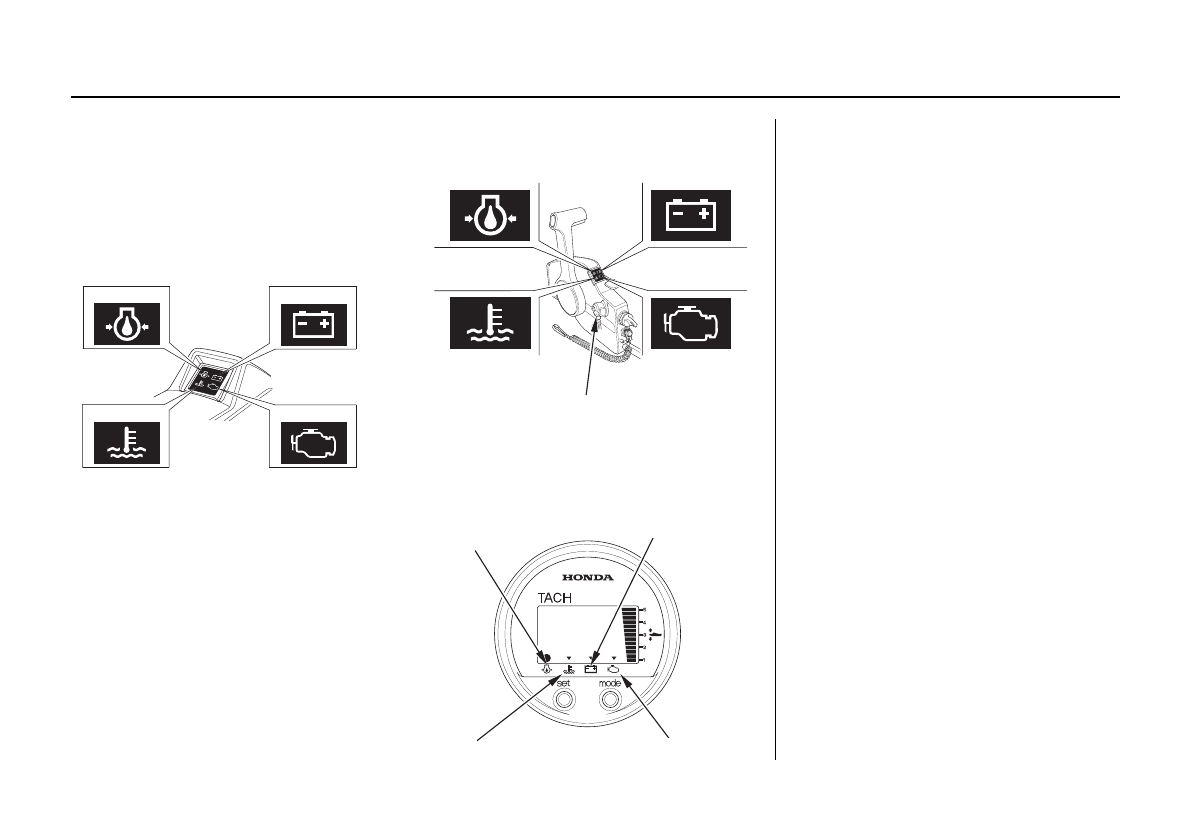

<Системы оповещения о давлении
моторного масла, состянии PGM-FI и ACG>
ИНДИКАТОР
НОРМАЛЬНОГО
ДАВЛЕНИЯ МОТОРНОГО
МАСЛА (ЗЕЛЕНЫЙ)
СИГНАЛИЗАТОР
ПЕРЕГРЕВА ДВИГАТЕЛЯ
(КРАСНЫЙ)
СИГНАЛИЗАТОР
ГЕНЕРАТОРА
ПЕРЕМЕННОГО
ТОКА (КРАСНЫЙ)
ИНДИКАТОР СИСТЕМЫ
УПРАВЛЕНИЯ
ДВИГАТЕЛЕМ PGM-FI
(КРАСНОГО ЦВЕТА)
(встроенный зуммер)
(Тип Н)
ИНДИКАТОР
НОРМАЛЬНОГО
ДАВЛЕНИЯ МОТОРНОГО
МАСЛА (ЗЕЛЕНЫЙ)
СИГНАЛИЗАТОР
ПЕРЕГРЕВА ДВИГАТЕЛЯ
(КРАСНЫЙ)
СИГНАЛИЗАТОР
ГЕНЕРАТОРА
ПЕРЕМЕННОГО
ТОКА (КРАСНЫЙ)
ИНДИКАТОР
СИСТЕМЫ
УПРАВЛЕНИЯ
ДВИГАТЕЛЕМ PGM-FI
(КРАСНОГО ЦВЕТА)
(Тип R1)
ЦИФРОВОЙ ТАХОМЕТР (тип R)
СИГНАЛИЗАТОР
ДАВЛЕНИЯ МАСЛА
ИНДИКАТОР ГЕНЕРАТОРА
ПЕРЕМЕННОГО ТОКА
СИГНАЛИЗАТОР
СИГНАЛИЗАТОР
ПЕРЕГРЕВА ДВИГАТЕЛЯ
ПЕРЕГРЕВА ДВИГАТЕЛЯ
ИНДИКАТОР PGM-FI
ЗУММЕР
