Нормальное выключение двигателя
(Тип Н)

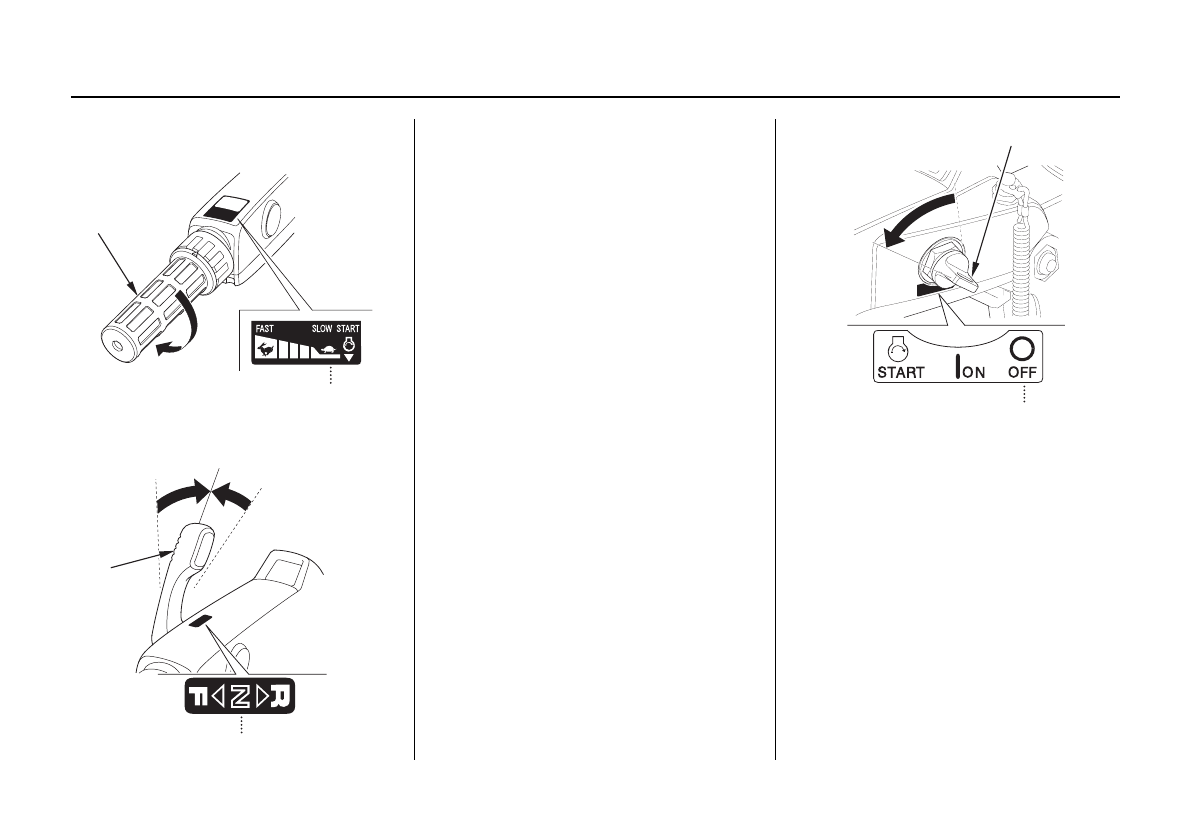

1. Поверните рукоятку акселератора в
положение «SLOW» (низкая частота
вращения вала двигателя) и переведите
рычаг переключения муфты реверса в
НЕЙТРАЛЬНОЕ положение.
ПРИМЕЧАНИЕ:
После движения с полностью открытой дрос-
сельной заслонкой необходимо охладить дви-
гатель, прежде чем глушить. Для охлаждения
двигателя дайте ему поработать на холостых
оборотах в течение нескольких минут.
РУКОЯТКА
АКСЕЛЕРАТОРА
НИЗКАЯ ЧАСТОТА
ВРАЩЕНИЯ ВАЛА
ДВИГАТЕЛЯ
НИЗКАЯ ЧАСТОТА
ВРАЩЕНИЯ ВАЛА
ДВИГАТЕЛЯ
НЕЙТРАЛЬНОЕ
ПОЛОЖЕНИЕ
РЫЧАГ
РЕВЕРСА
НЕЙТРАЛЬНОЕ
ПОЛОЖЕНИЕ
2. Для того чтобы заглушить двигатель,
поверните ключ зажигания в положение
«OFF» (Зажигание выключено).
ПРИМЕЧАНИЕ
:
Если двигатель не выключился после перевода
ключа зажигания в положение «OFF» (зажига-
ние выключено), для его остановки восполь-
зуйтесь аварийным выключателем двигателя,
потянув за аварийный линь (стр. 61).
3. Если лодка не используется, снимите
ключ зажигания, скобу аварийного
выключателя и аварийный линь и
положите их на хранение.
КЛЮЧ ЗАМКА ЗАЖИГАНИЯ
OFF (ВЫКЛ)
ВЫКЛЮЧЕНИЕ ДВИГАТЕЛЯ
