55

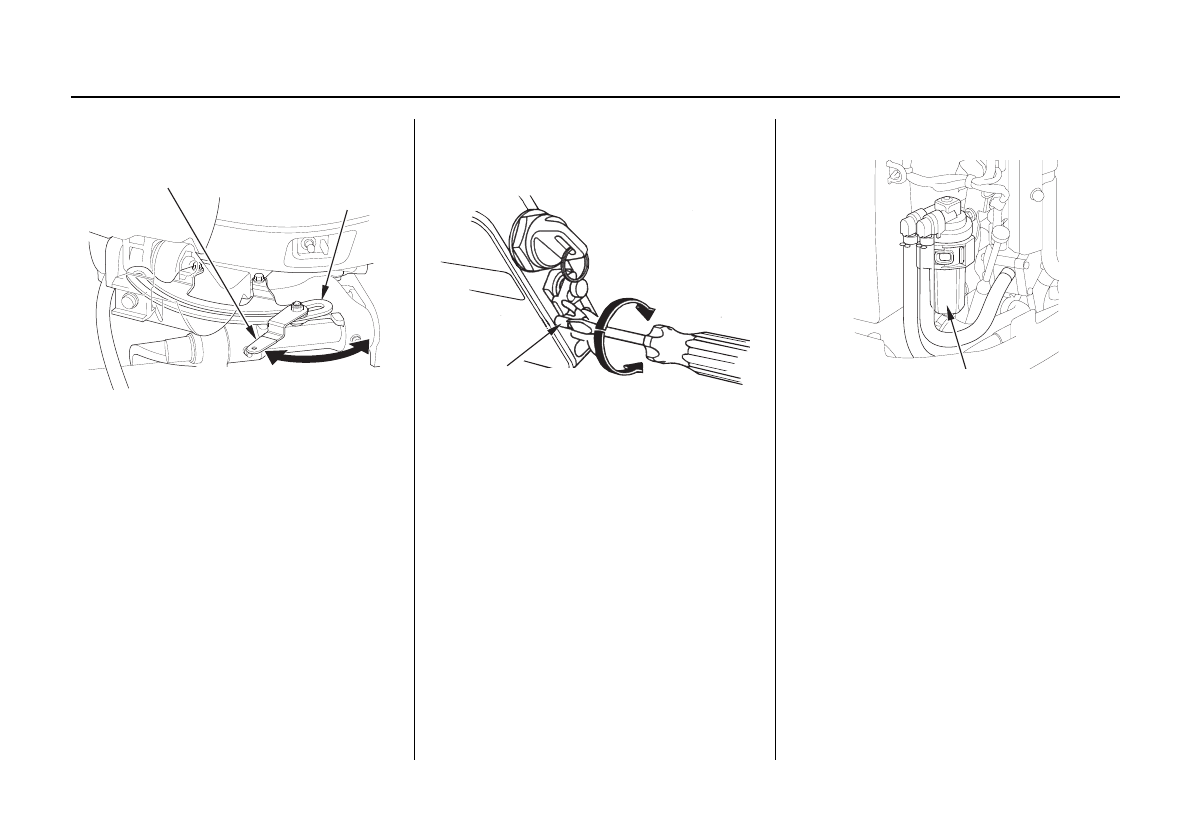

КОНТРОЛЬНЫЙ ОСМОТР ПЕРЕД ПУСКОМ ДВИГАТЕЛЯ
Проверьте плавность перемещения румпеля.
Для того, чтобы сделать управления плав-
ным, поверните регулятор таким образом,
чтобы почувствовать легкое сопротивление
при повороте.
ПРИМЕЧАНИЕ:
Запрещается смазывать фрикционный сек-
тор маслом или консистентной смазкой. На-
личие смазочного материала снизит трение
между рычагом и фрикционным сектором.
Проверьте плавность перемещения рычага
дистанционного управления. Сопротивление
перемещению рычага управления можно от-
регулировать вращением винта фрикционно-
го демпфера по или против часовой стрелки.
Топливный фильтр расположен рядом с фик-
сатором кожуха двигателя со стороны транца
лодки. Проверте топливный фильтр. Красное
кольцо всплывает, если в фильтре скопилась
вода. Очистите фильтр или обратитесь к офи-
циальному дилеру компании Honda (см. стр.
118).
Фрикционный демпфер поворота румпеля
(тип Н)
ФРИКЦИОННЫЙ ДЕМПФЕР РУМПЕЛЯ
ФРИКЦИОННЫЙ СЕКТОР
Для увеличения
сопротивления
перемещению (LOCK)
Для уменьшения
сопротивления
(FREE)
Фрикционный демпфер перемещения
рычага дистанционного управления
(модификация R)
ВИНТ ФРИКЦИОННОГО
ДЕМПФЕРА РЫЧАГА
УПРАВЛЕНИЯ
Для увеличения
сопротивления
перемещению
Для уменьшения
сопротивления
Топливный фильтр
ТОПЛИВНЫЙ ФИЛЬТР
