104

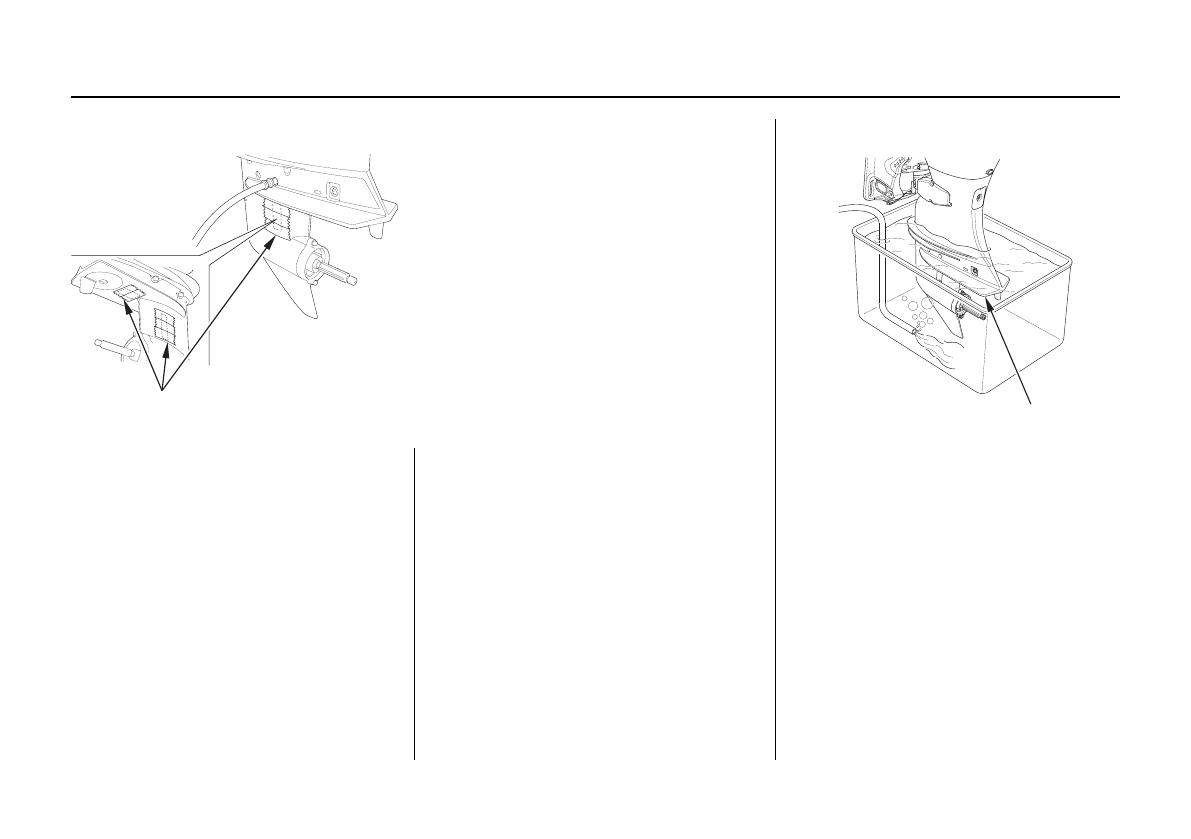

5. Закройте клейкой лентой три входных
отверстия системы водяного охлаждения.
6. Снимите гребной винт (см. стр. 124).
7. Переведите рычаг переключения муфты
реверса или рычаг дистанционного
управления в НЕЙТРАЛЬНОЕ положение.
8. Включите подачу воды по
водопроводному шлангу.
9. Запустите двигатель и дайте ему
поработать не менее 10 минут на
холостом ходу, для того чтобы промыть
рубашку и каналы системы охлаждения.
10. По окончании чистки остановите
двигатель, затем отсоедините штуцер
шланга и установите на место пробку
отверстия для промывки.
11. Снимите ленту со входных отверстий
системы водяного охлаждения.
12. Поднимите подвесной мотор и закрепите
его в поднятом положении с помощью
рычага фиксатора.
Если промывочный штуцер не используется,
установите подвесной мотор в подходящий
по размерам бак с чистой водой.
1. Опустите подвесной мотор.
2. Вымойте пресной водой подвесной мотор
снаружи.
3. Снимите гребной винт (см. стр. 124).
4. Установите подвесной мотор в
подходящий бак с водой. Уровень
воды должен располагаться выше
антикавитационной плиты не менее, чем
на 10 см.
ЧИСТКА И ПРОМЫВКА
ВХОДНОЕ ОТВЕРСТИЕ СИСТЕМЫ
ВОДЯНОГО ОХЛАЖДЕНИЯ
АНТИКАВИТАЦИОННАЯ ПЛИТА
При отсутствии промывочного штуцера
