54
КОНТРОЛЬНЫЙ ОСМОТР ПЕРЕД ПУСКОМ ДВИГАТЕЛЯ
275 мм
УГОЛ НАКЛОНА РУМПЕЛЯ: 7°

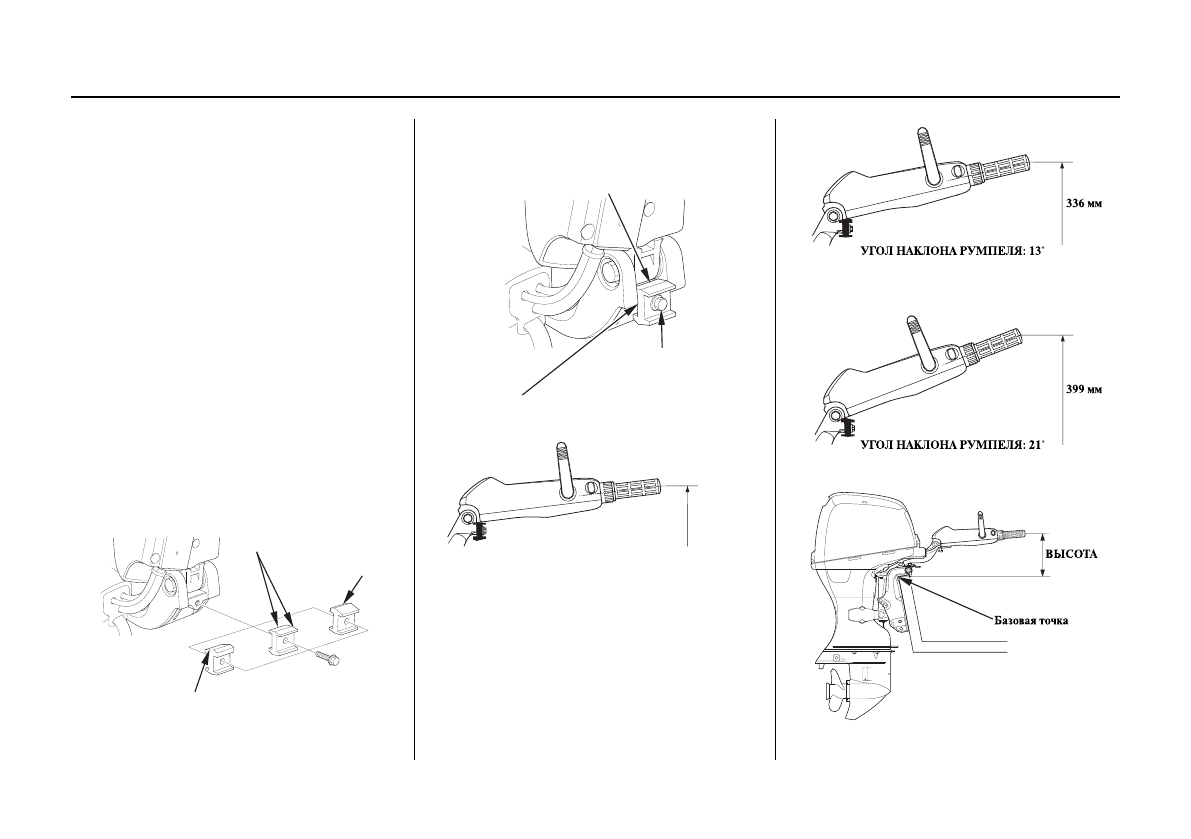

Регулировка угла наклона/высоты
установки румпеля (тип H)
Высота и угол установки румпеля могут быть
установлены в одном из трех положений, ко-
торые выбираются путем перемещения регу-
лировочного блока. После выбора наиболее
удобного угла и высоты установки румпеля,
зафиксируйте регулировочный блок.
<Процедура регулировки высоты/угла
наклона румпеля>
1. Поднимите румпель и выньте крепежный
болт 8 X 28 и снимите регулировочный
блок.
2. Опустите румпель. Установите
желаемую высоту румпеля при помощи
регулировочного блока. После этого
установите регулировочный блок на
место и закрепите его болтом 8 X 28.
Угол наклона румпеля: 7°
Угол наклона румпеля: 21°
Угол наклона румпеля: 13°
Установите высоту регулировочного блока
таким образом, чтобы выбранный угол наклона
румпеля находился в этом положении.
КРЕПЕЖНЫЙ БОЛТ М8 х 28
БЛОК РЕГУЛИРОВКИ ВЫСОТЫ
