3. Для увеличения скорости переместите
рукоятку акселератора в положение
«FAST» (высокая частота вращения
двигателя). В целях экономии топлива не
следует открывать дроссельную заслонку,
более чем на 80%.
Для фиксации рукоятки акселератора в тре-
буемом положении поверните регулятор по
часовой стрелке. Чтобы освободить рукоятку
акселератора и иметь возможность регулиро-
вать обороты двигателя, поверните регулятор
против часовой стрелки.
ПРИМЕЧАНИЕ:
• Во время движения при полностью
открытой дроссельной заслонке,
необходимо помнить, что частота
вращения вала двигателя у модели
BF40D должна находится в диапазоне:
5000 – 6000 об/мин, а у модели BF50D:
5500 – 6000 об/мин.
• Если вы чувствуете, что обороты
двигателя резко возрастают при отрыве
корпуса лодки от поверхности воды или
при прорыве воздуха к гребному винту,
то необходимо снизить скорость лодки,
уменьшив угол открытия дроссельной
заслонки.
• Для выбора оптимального винта для
вашего двигателя изучите раздел “Выбор
гребного винта” (стр. 48).
ВНИМАНИЕ
Запрещается эксплуатировать под-
весной мотор со снятым капотом дви-
гателя. Открытые движущиеся части
двигателя могут нанести травму. Кро-
ме того, при попадании воды на двига-
тель, он может выйти из строя.
ПРИМЕЧАНИЕ:
Для улучшения ходовых качеств лодки нахо-
дящиеся на борту пассажиры и оборудование
должны быть распределены равномерно с уче-
том отсутствия крена и оптимального диффе-
рента лодки.
ЭКСПЛУАТАЦИЯ

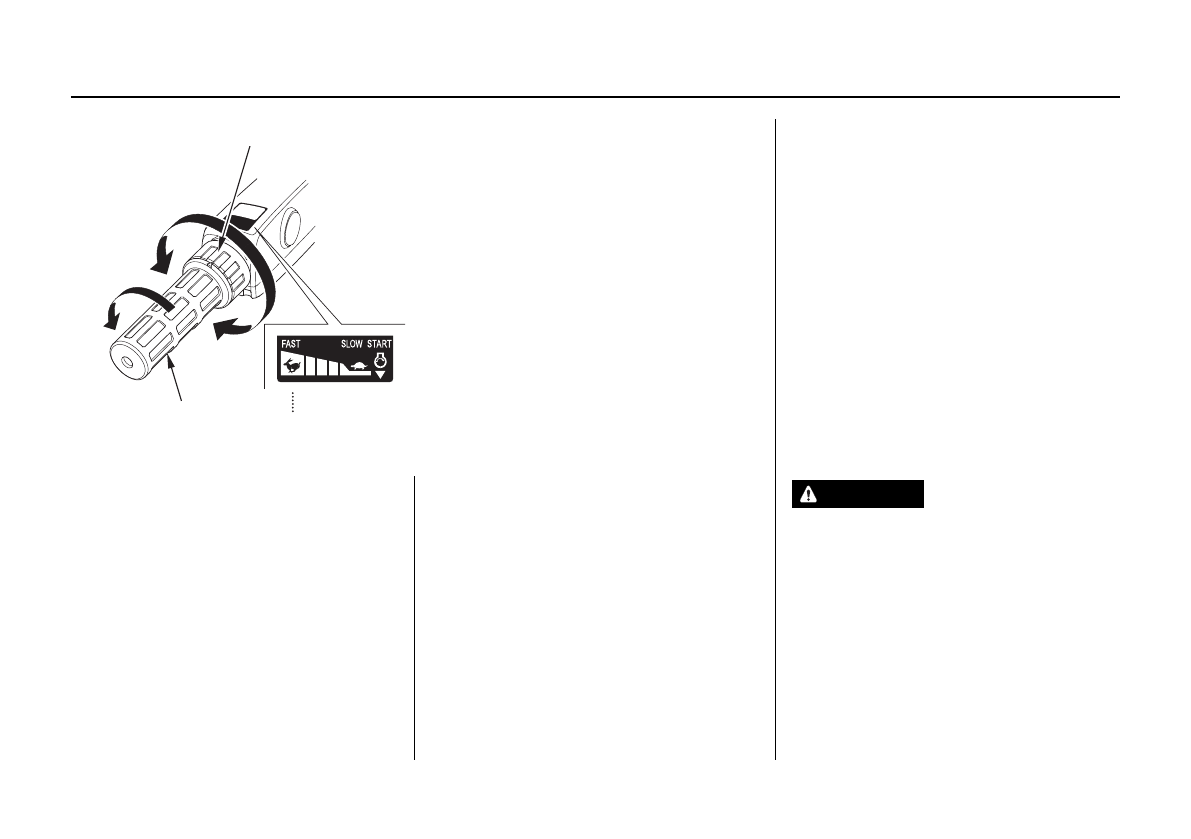

РЕГУЛЯТОР СИЛЫ ТРЕНИЯ
НА РУЧКЕ ГАЗА
ВЫСОКАЯ
ЧАСТОТА
ВРАЩЕНИЯ
ВАЛА
ДВИГАТЕЛЯ
ВЫСОКАЯ ЧАСТОТА
ВРАЩЕНИЯ ВАЛА
ДВИГАТЕЛЯ
РУКОЯТКА
АКСЕЛЕРАТОРА
