83

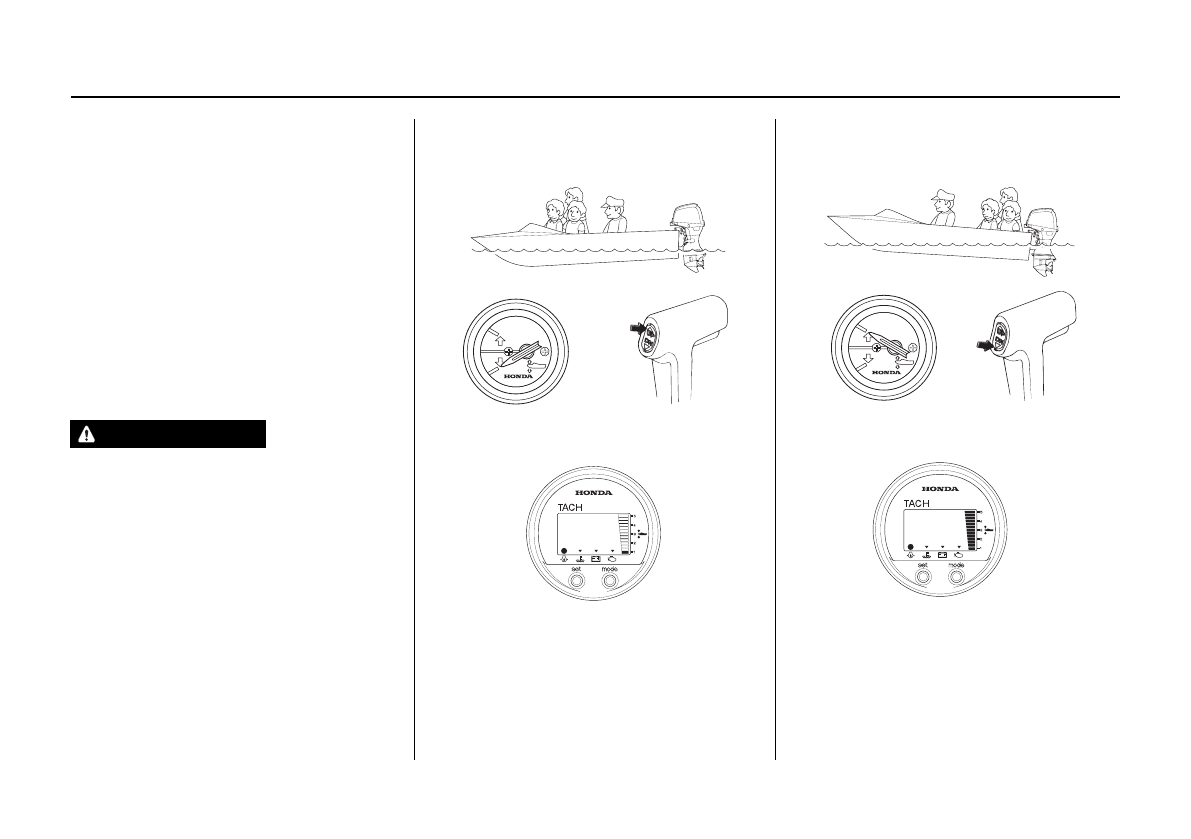

При минимальном угле наклона подвесного
мотора, индикация указателя наклона будет
соответствовать изображению. Для того чтобы
приподнять нос лодки, увеличьте наклон под-
весного мотора. Для этого следует удерживать
в нажатом положении кнопку системы изме-
нения угла наклона мотора «UP» (вверх).
Указатель угла установки мотора
(базовое или дополнительное оборудование)
Указатель угла установки подвесного мотора
показывает угол его наклона. Контролируя
угол наклона подвесного мотора по указате-
лю и удерживая в нажатом положении кноп-
ки системы изменения угла наклона мотора
“UP” (вверх) или “DN” (вниз), установите
мотор в положение, которое обеспечивает
высокие ходовые качества и устойчивость
движения лодки.
На рисунке показан пост управления типа
R1. Для других постов управления эти проце-
дуры выполняются аналогично.
ПРЕДУПРЕЖДЕНИЕ
Если на лодке установлена спаренная
силовая установка, отрегулируйте угол
наклона с помощью органов управле-
ния, расположенных сбоку на рычаге
дистанционного управления. Выпол-
нение регулировки с помощью органов
управления, расположенных на консо-
ли управления, нарушит баланс между
левым и правым подвесными мотора-
ми, что сильно ухудшит эксплуатаци-
онные характеристики и стабильность
работы моторов.
При максимальном угле наклона подвесного
мотора индикация указателя наклона будет
соответствовать изображению. Для того что-
бы опустить нос лодки, уменьшите наклон
подвесного мотора, удерживая в нажатом
положении кнопку системы изменения угла
наклона мотора «DN» (вниз).
ЭКСПЛУАТАЦИЯ
СИЛЬНЫЙ ДИФФЕРЕНТ НА НОС
1. ГРУЗ СЛИШКОМ СИЛЬНО СМЕЩЕН ВПЕРЕД
2. СЛИШКОМ НИЗКОЕ РАСПОЛОЖЕНИЕ
ПОДВЕСНОГО МОТОРА
Цифровой тахометр
СИЛЬНЫЙ ДИФФЕРЕНТ НА КОРМУ
1. ГРУЗ СЛИШКОМ СИЛЬНО СМЕЩЕН НАЗАД
2. СЛИШКОМ ВЫСОКОЕ РАСПОЛОЖЕНИЕ
ПОДВЕСНОГО МОТОРА
Цифровой тахометр
