ОРГАНЫ УПРАВЛЕНИЯ И ПРИНЦИПЫ РАБОТЫ (Общие положения)
Для того чтобы снять капот двигателя или за-
крепить его после установки, соответствен-
но, поднимите рычаг фиксатора и отведите
запорную скобу или установите скобу и опус-
тите рычаг фиксатора.
Вентиляционный клапан обеспечивает пос-
тупление воздуха в бак и выход паров топлива
в атмосферу.
Указатель уровня топлива встроен в крыш-
ку заливной горловины и предназначен для
контроля количества топлива в баке.
Перед заправкой топливного бака открой-
те вентиляционный клапан, повернув его
против часовой стрелки, и снимите крышку
заливной горловины. Перед транспортиров-
кой топливного бака и перед уборкой его на
хранение, закройте вентиляционный клапан,
плотно завернув его по часовой стрелке.

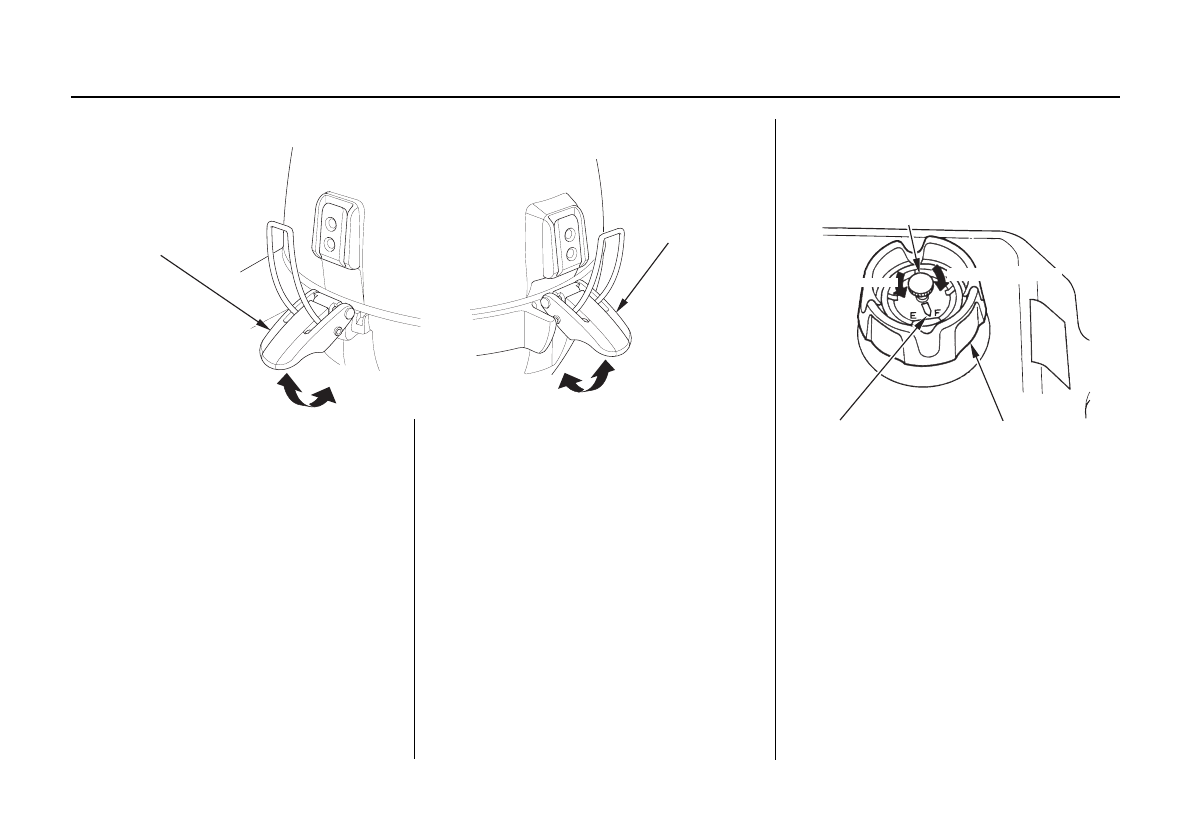

Фиксатор капота двигателя (Передний/Задний)
(передняя сторона)
UNLOCK
(разблокировать)
(передняя сторона)
РЫЧАГ ФИКСАТОРА
КАПОТА ДВИГАТЕЛЯ
(передняя сторона)
LOCK
(заблокировать)
LOCK
(заблокировать)
UNLOCK
(разблокировать)
РЫЧАГ ФИКСАТОРА
КАПОТА ДВИГАТЕЛЯ
(заддняя сторона)
(заддняя сторона)
Крышка заливной горловины топливного
бака (с вентиляционным клапаном
и указателем уровня топлива)
(при наличии в комплекте поставки)
ВЕНТИЛЯЦИОННЫЙ КЛАПАН
OPEN (ОТКРЫТО)
CLOSE (ЗАКРЫТО)
УКАЗАТЕЛЬ
УРОВНЯ ТОПЛИВА
КРЫШКА ЗАЛИВНОЙ
ГОРЛОВИНЫ
