Рычаг отключения редуктора (тип R1)
Рычаг отключения редуктора необходим
только для запуска подвесных моторов с
карбюраторными двигателями. Модели под-
весных моторов BF40D и BF50D оснащены
системой впрыска топлива, что позволяет
исключить использование системы отключе-
ния редуктора во время пуска двигателя.
После пуска двигателя при температуре ок-
ружающего воздуха ниже 5°C нажатие на
кнопку отключения редуктора позволит вам,
при помощи рычага дистанционнгого уп-
равления, увеличить частоту вращения ко-
ленчатого вала для более быстрого прогрева
двигателя.
Осуществить перемещение рычага отключе-
ния редуктора будет невозможно до тех пор,
пока рычаг дистанционного управления не
будет установлен в нейтральное положение.
И наоборот, рычаг дистанционного управ-
ления не будет перемещаться, если рычаг
отключения редуктора не установлен в свое
исходное положение.
Плавно опустите рычаг отключения редукто-
ра для того, чтобы уменьшить частоту холос-
того хода двигателя.
Для остановки двигателя нажмите на аварий-
ный выключатель двигателя.

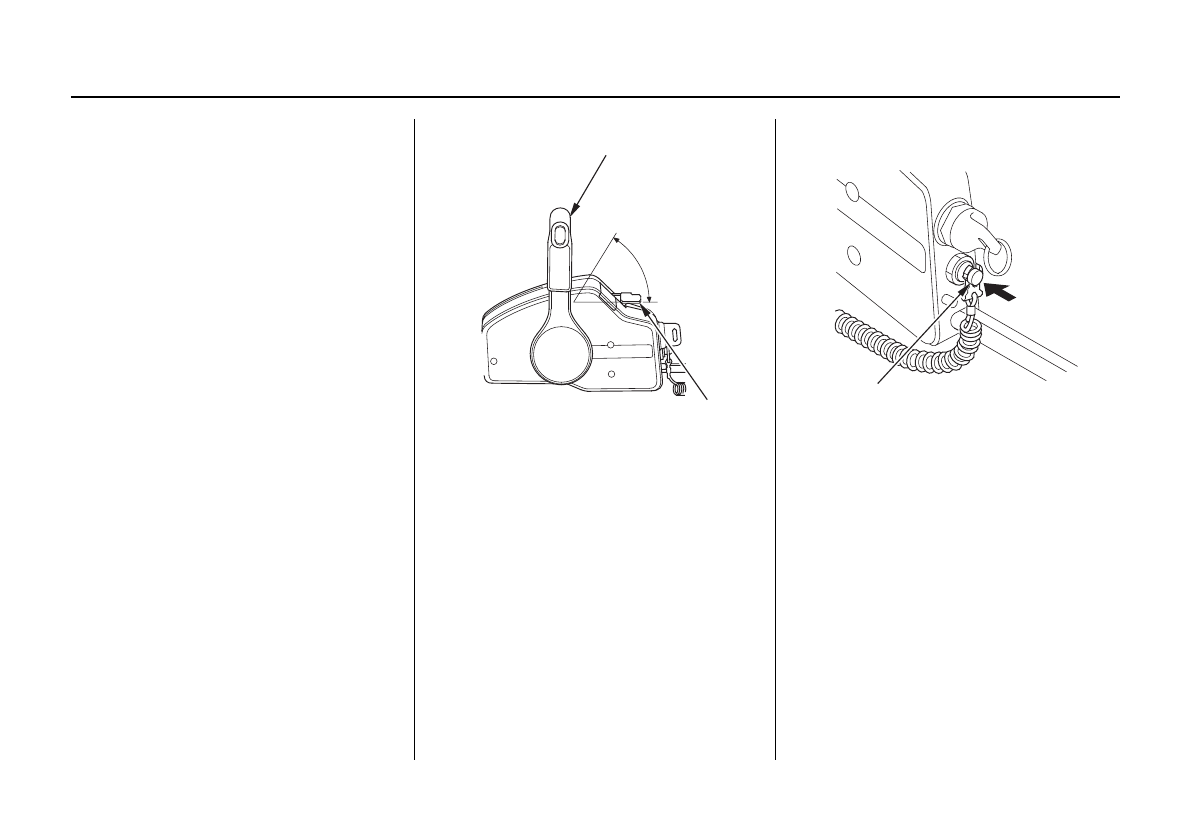

(тип R1)
НЕЙТРАЛЬНОЕ
ПОЛОЖЕНИЕ
РЫЧАГ ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
Максимальный угол
открытия дроссельной
заслонки при отключенном
редукторе
Исходное
положение
рычага
отключения
редуктора
РЫЧАГ ОТКЛЮЧЕНИЯ РЕДУКТОРА
Аварийный выключатель двигателя
(тип R1)
АВАРИЙНЫЙ ВЫКЛЮЧАТЕЛЬ
ДВИГАТЕЛЯ
