21

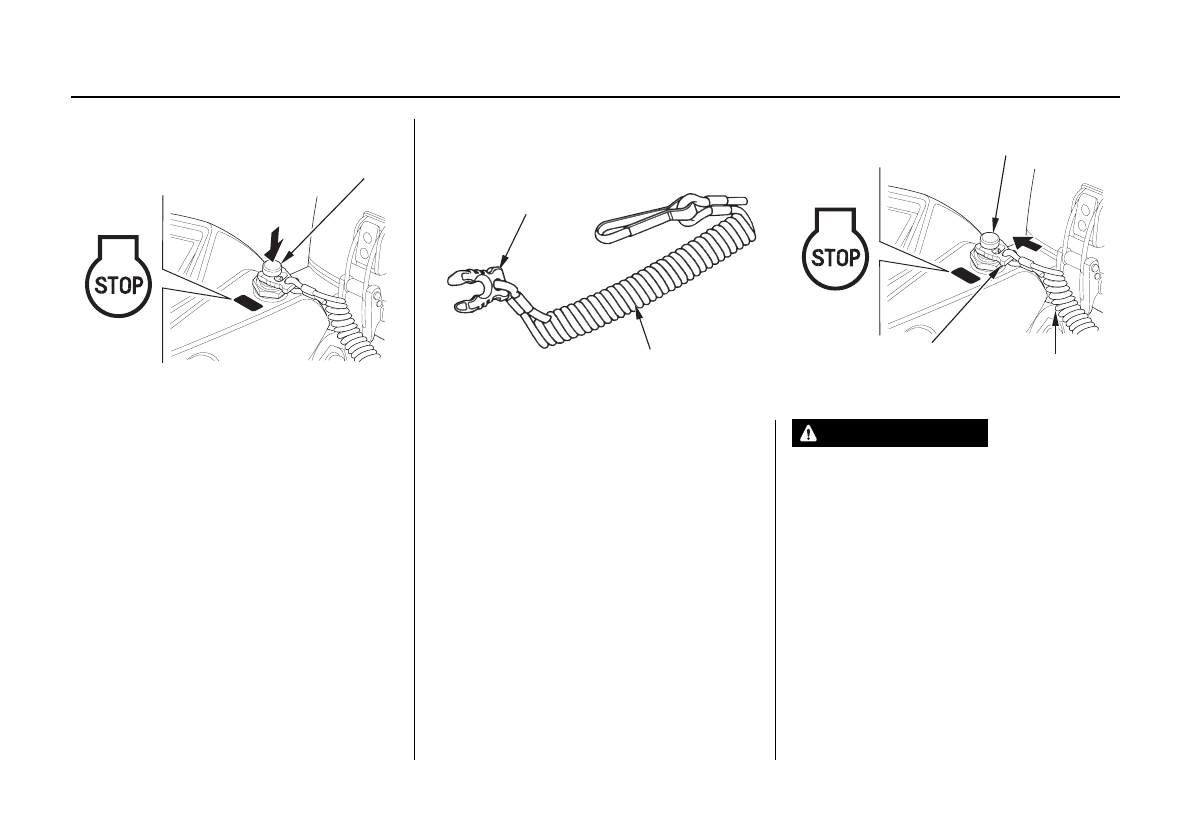

Для остановки двигателя нажмите на аварий-
ный выключатель двигателя.
Линь аварийного выключателя двигателя
предназначен для остановки двигателя в экс-
тренных ситуациях: при падении водителя за
борт или потери возможности управления.
Двигатель останавливается, как только ско-
ба, закрепленная на конце аварийного линя,
извлекается из кнопки аварийного выключа-
теля двигателя.
При работе подвесного мотора аварийный
линь должен быть надежно закреплен на за-
пястье судоводителя.
ПРЕДУПРЕЖДЕНИЕ
Если аварийный линь не будет зафик-
сирован должным образом, то при
падении водителя за борт и потере уп-
равления подвесным мотором, лодка
полностью выйдет из-под контроля.
Для обеспечения безопасности водителя и
пассажиров необходимо всегда вставлять
скобу аварийного линя в кнопку аварийно-
го выключателя двигателя. Другой конец
аварийного линя должен быть надежно при-
креплен к запястью судоводителя.
ОРГАНЫ УПРАВЛЕНИЯ И ПРИНЦИПЫ РАБОТЫ (модификация Н)
Аварийный выключатель двигателя
АВАРИЙНЫЙ ВЫКЛЮЧАТЕЛЬ
ДВИГАТЕЛЯ
Аварийный линь / Скоба
СКОБА АВАРИЙНОГО
ВЫКЛЮЧАТЕЛЯ ДВИГАТЕЛЯ
ЛИНЬ АВАРИЙНОГО
ВЫКЛЮЧАТЕЛЯ ДВИГАТЕЛЯ
АВАРИЙНЫЙ ВЫКЛЮЧАТЕЛЬ ДВИГАТЕЛЯ
СКОБА АВАРИЙНОГО
ВЫКЛЮЧАТЕЛЯ ДВИГАТЕЛЯ
ЛИНЬ АВАРИЙНОГО
ВЫКЛЮЧАТЕЛЯ
ДВИГАТЕЛЯ
