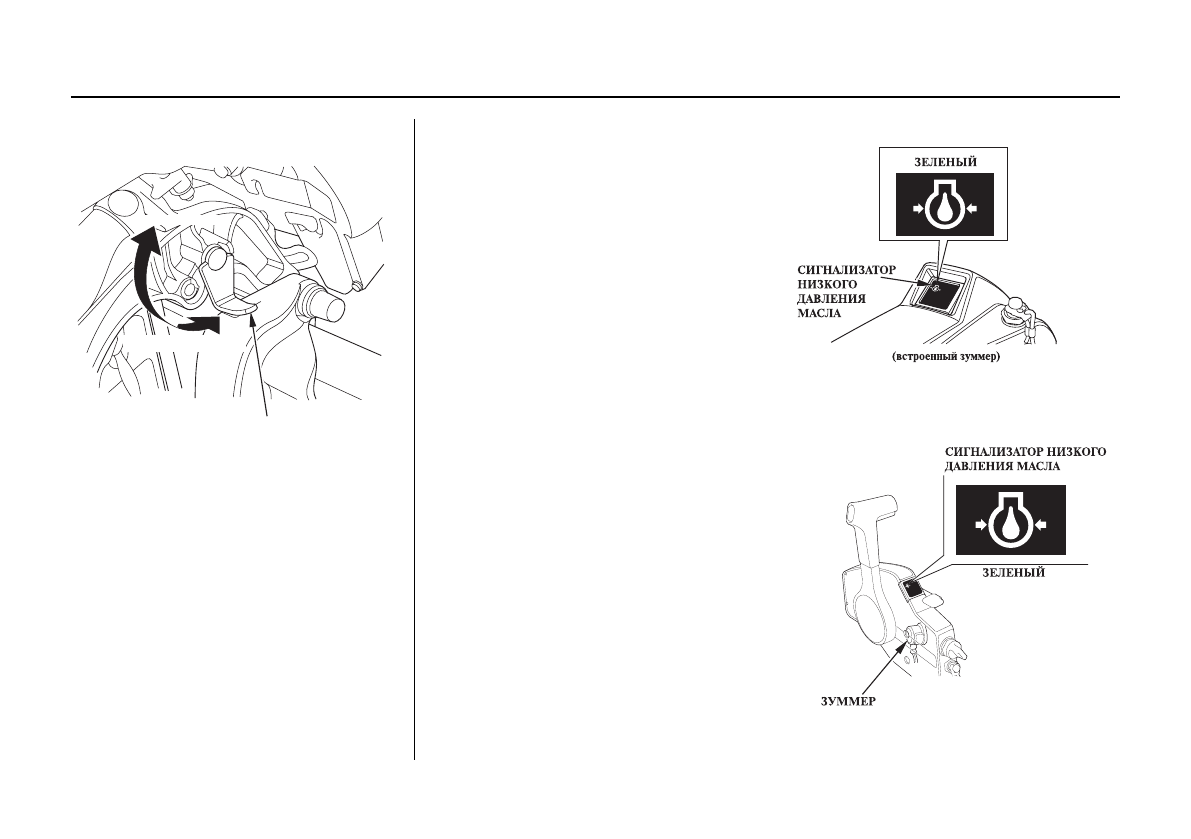

ОРГАНЫ УПРАВЛЕНИЯ И ПРИНЦИПЫ РАБОТЫ (Общие положения)
При длительной стоянке лодки у причала или
на якоре зафиксируйте подвесной мотор в
поднятом положении с помощью рычага.
Поднимите подвесной мотор до упора и по-
верните рычаг в направлении фиксации.
Сигнализатор низкого давления моторного
масла/Зуммер
При низком уровне масла и/или неисправ-
ности системы смазки двигателя включается
сигнализатор низкого давления моторного
масла и звуковой сигнал (зуммер). При этом
происходит плавное уменьшение частоты
вращения вала двигателя.
Рычаг фиксатора мотора в поднятом
положении
FREE (ослабить)
LOCK (заблокировать)
РЫЧАГ ФИКСАТОРА ПОДВЕСНОГО МОТОРА
В ПОДНЯТОМ ПОЛОЖЕНИИ
(Тип Н)
(тип R1)
