ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Смазка
Протрите двигатель снаружи ветошью, смо-
ченной в чистом масле. Смажьте морской
противокоррозионной смазкой следующие
элементы:
Периодичность проведения смазки:
Первая смазка выполняется через 20 мото-
часов или спустя месяц после приобретения
подвесного мотора, в дальнейшем - через 100
моточасов или 6 месяцев.
ПРИМЕЧАНИЕ:
• Смажьте антикоррозионным маслом те
шарниры, куда не может проникнуть
консистентная смазка.
• При эксплуатации в соленой воде смазку
необходимо выполнять чаще.

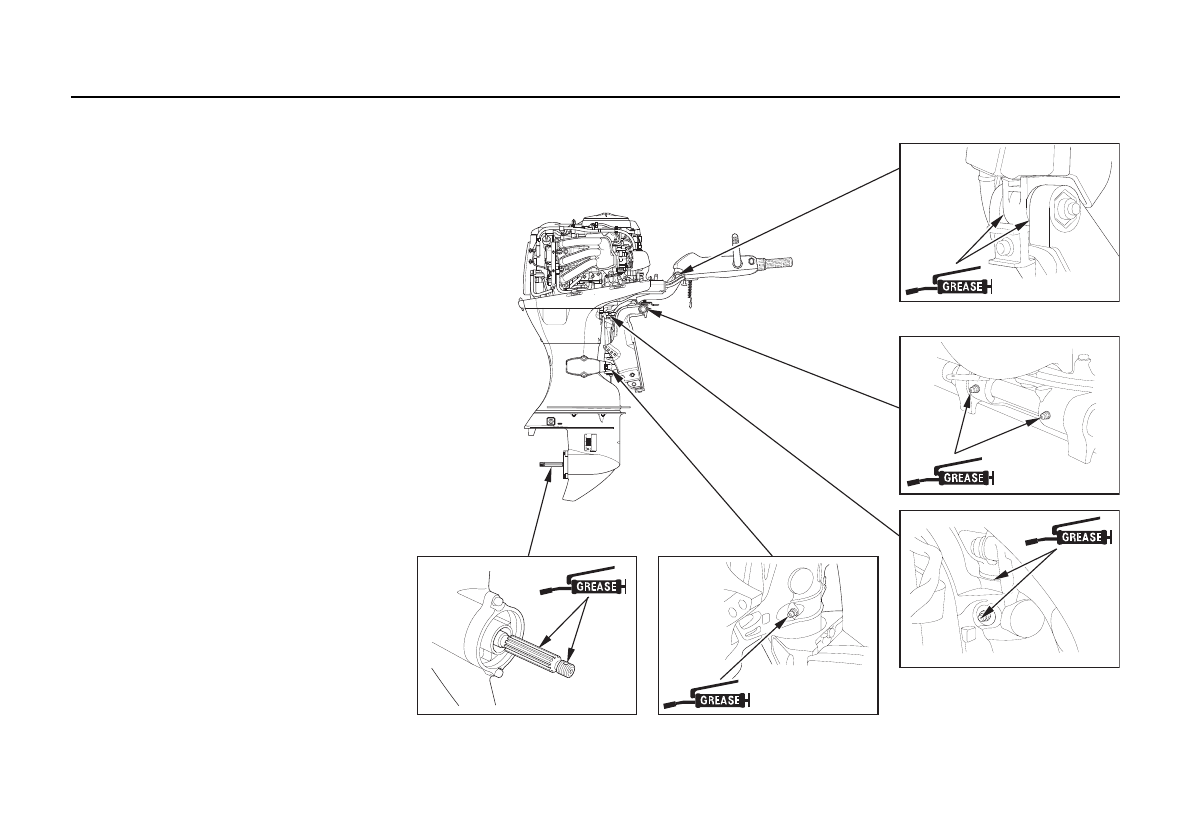

РУМПЕЛЬ (Тип H)
ОСЬ МЕХАНИЗМА ПОДЪЕМА
КОРПУС ВЕРХНЕГО ПОВОРОТНОГО
ШАРНИРА
КОРПУС НИЖНЕГО ПОВОРОТНОГО
ШАРНИРА
ГРЕБНОЙ ВАЛ
