75

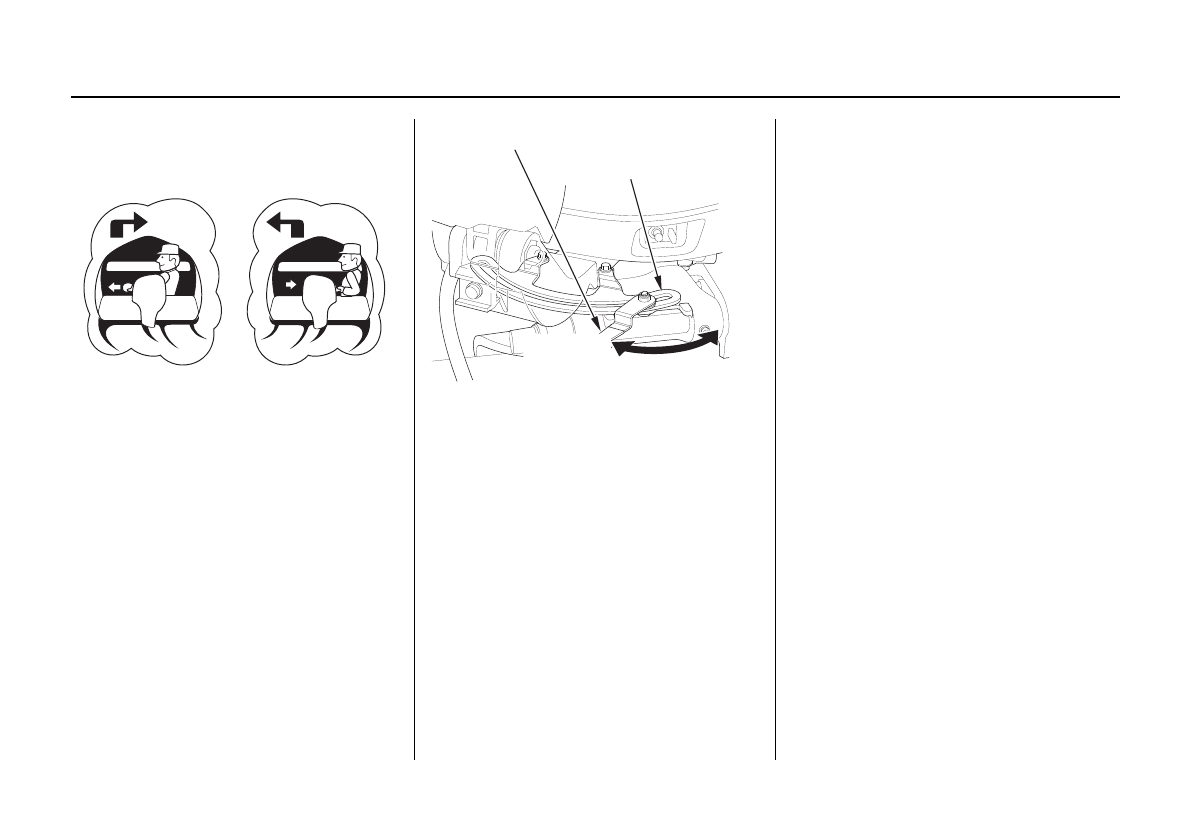

Управление лодкой осуществляется путем
поворота румпеля в противоположную сто-
рону от желаемого направления движения.
Затяжка регулятора обеспечит сохранение
заданного курса во время движения.
Поворот регулятора в направлении LOCK
увеличивает сопротивление вращению рум-
пеля и обеспечивает сохранение заданного
курса движения.
Для обеспечения легкости поворота румпеля
переведите регулятор в положение FREE.
ПРИМЕЧАНИЕ:
Запрещается смазывать фрикционный сек-
тор маслом или консистентной смазкой. На-
личие смазочного материала снизит трение
между рычагом и фрикционным сектором.
(Тип R)
Стиль управления лодкой должен быть ана-
логичен манере вождения автомобиля.
Управление лодкой по курсу
(Тип Н)
ЭКСПЛУАТАЦИЯ
ПРАВЫЙ ПОВОРОТ
ЛЕВЫЙ ПОВОРОТ
Переместите румпель
влево.
Переместите румпель
вправо.
ФРИКЦИОННЫЙ ДЕМПФЕР РУМПЕЛЯ
ФРИКЦИОННЫЙ СЕКТОР
Для увеличения
сопротивления
перемещению (LOCK)
Для уменьшения
сопротивления
(LOCK)
