71

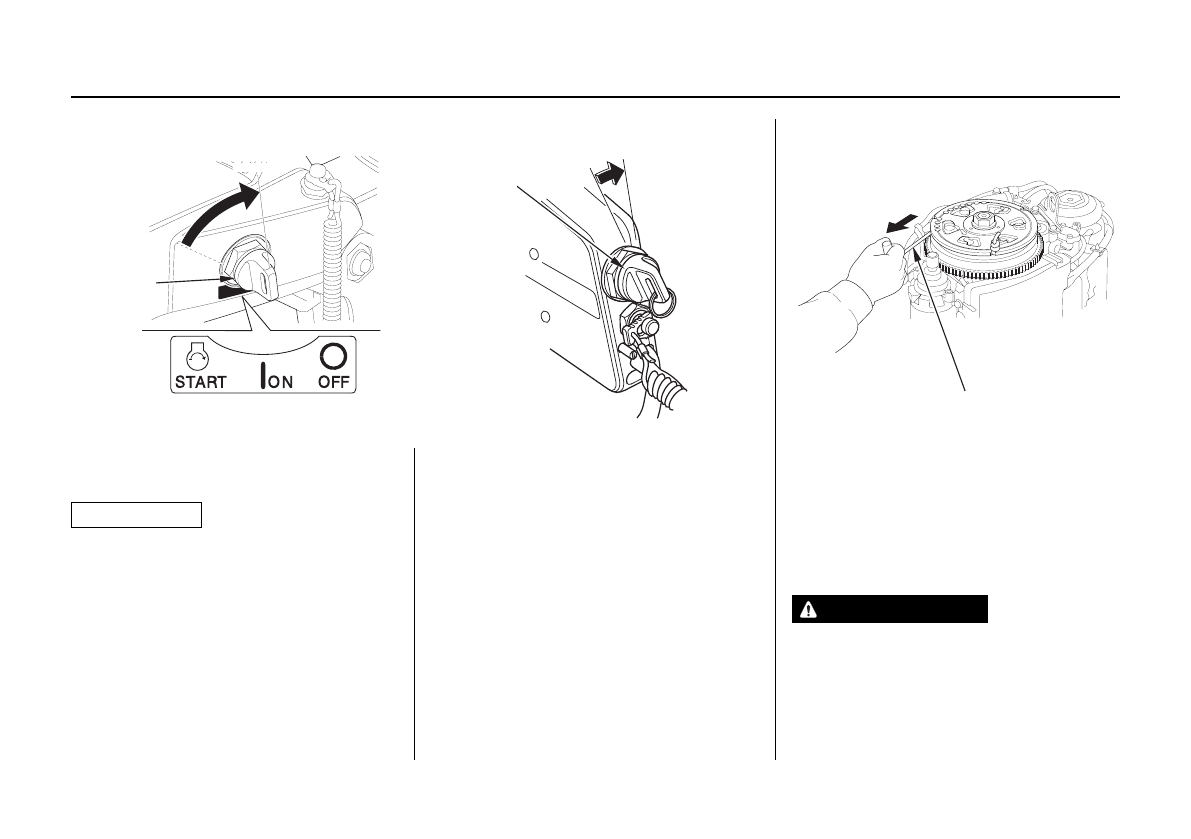

8. Поверните ключ зажигания в положение
“ON” (Зажигание включено).
ПРИМЕЧАНИЕ
При работающем двигателе гребной винт дол-
жен быть погружен в воду. В противном случае
водяной насос системы охлаждения выйдет из
строя и двигатель перегреется.
9. Слегка потяните ручку пускового шнура
стартера до появления сопротивления,
затем резко потяните в направлении,
указанном стрелкой внизу.
Если двигатель не запустился, изучите раздел
«Поиск неисправностей» - см. стр. 133.
ПРЕДУПРЕЖДЕНИЕ
Открытые вращающиеся детали дви-
гателя могут нанести травмы. Будьте
предельно внимательны, устанавливая
кожух двигателя на место. Запрещает-
ся эксплуатировать подвесной мотор
со снятым кожухом двигателя.
(Тип Н)
(Тип R1)
ПУСК ДВИГАТЕЛЯ
ON (ВКЛ)
КЛЮЧ ЗАМКА
ЗАЖИГАНИЯ
КЛЮЧ ЗАМКА
ЗАЖИГАНИЯ
ON (ВКЛ)
Направление рывка.
ПУСКОВОЙ ШНУР
