43
УСТАНОВКА ПОДВЕСНОГО МОТОРА ПОДВЕСНОГО МОТОРА
Установите подвесной мотор с оптимальным
углом наклона, который обеспечивает устой-
чивое движение лодки и позволяет реализо-
вать максимальную мощность двигателя.
Слишком большой угол наклона: Неверная
установка мотора вызывает приседание лод-
ки «на корму».
Слишком малый угол наклона: Неверная ус-
тановка мотора вызывает у лодки «зарывание
носом».
Оптимальный угол наклона подвесного мо-
тора зависит от нескольких условий: особен-
ностей конструкции лодки, характеристик
подвесного мотора, гребного винта и условий
движения лодки.
Отрегулируйте положение подвесного мото-
ра, так чтобы он располагался перпендику-
лярно свободной поверхности воды (то есть
ось гребного винта должна быть параллельна
поверхности воды).

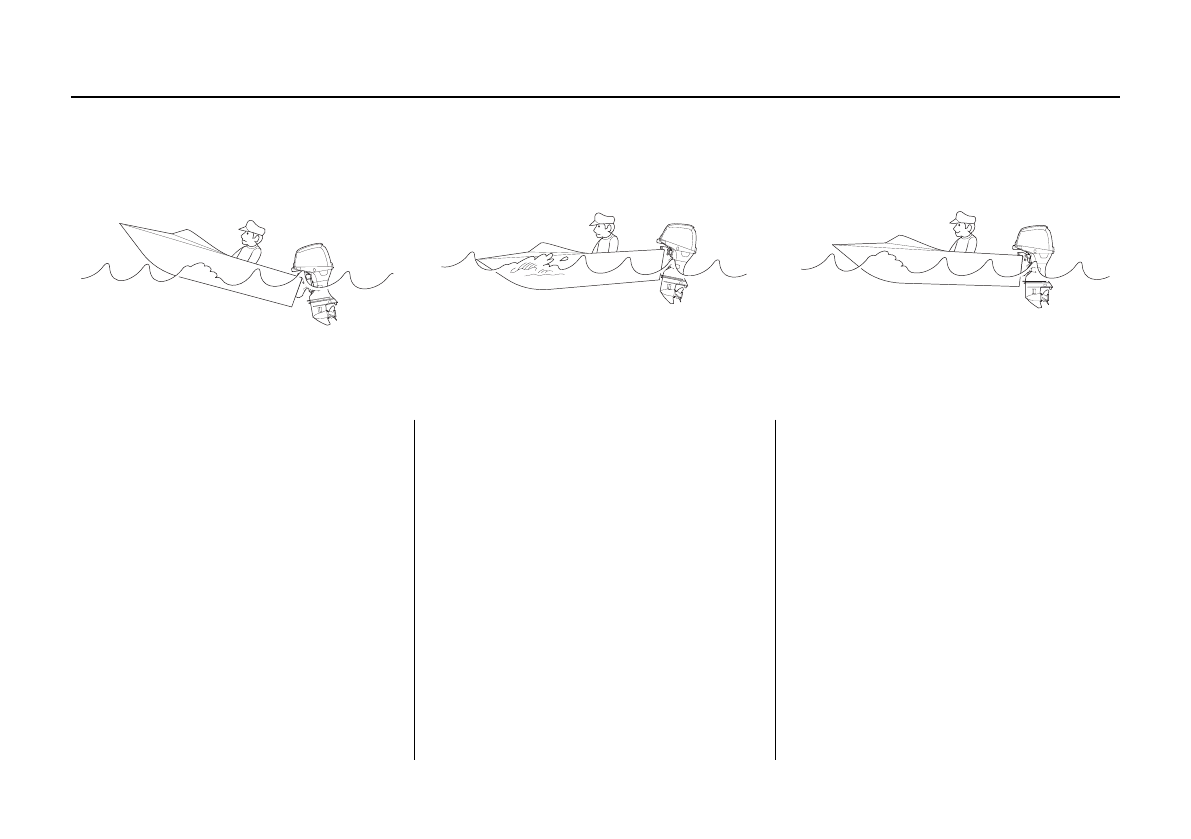

Проверка угла наклона подвесного мотора
(на установившейся скорости)
НЕПРАВИЛЬНЫЙ УГОЛ НАКЛОНА
НЕВЕРНАЯ УСТАНОВКА МОТОРА ВЫЗЫВАЕТ
ПРИСЕДАНИЕ ЛОДКИ «НА КОРМУ»
НЕПРАВИЛЬНЫЙ УГОЛ НАКЛОНА
НЕВЕРНАЯ УСТАНОВКА МОТОРА ВЫЗЫВАЕТ
«ЗАРЫВАНИЕ НОСОМ»
ПРАВИЛЬНЫЙ УГОЛ НАКЛОНА
ОБЕСПЕЧИВАЕТ НАИЛУЧШИЕ ХОДОВЫЕ
КАЧЕСТВА ЛОДКИ
