53
КОНТРОЛЬНЫЙ ОСМОТР ПЕРЕД ПУСКОМ ДВИГАТЕЛЯ
Проверка гребного винта и шплинта
ПРЕДУПРЕЖДЕНИЕ
Лопасти гребного винта являются тон-
кими криволинейными пластинами с
острыми краями. Отсутствие надлежа-
щего внимания при обращении с греб-
ным винтом может привести к получе-
нию травмы. При проверке гребного
винта:
Во избежание случайного пуска
двигателя выньте скобу из
кнопки аварийного выключателя
двигателя.
Наденьте перчатки из плотного и
прочного материала.
При работе подвесного мотора гребной винт
вращается с высокой частотой. Перед пус-
ком двигателя проверьте состояние лопастей
гребного винта на наличие признаков пов-
реждений и деформаций. При необходимос-
ти замените гребной винт.
Приобретите и держите на лодке запасной
гребной винт. Он может понадобиться для
замены штатного гребного винта в случае
повреждения последнего в процессе экс-
плуатации лодки. При отсутствии на лодке
запасного гребного винта необходимо вер-
нуться на базу, двигаясь малым ходом, и за-
менить гребной винт (см. стр. 124). Для пра-
вильного выбора гребного винта обратитесь
•
•
к официальному дилеру компании Honda,
занимающегося продажей и обслуживанием
подвесных моторов.
Необходимо всегда иметь на борту лодки за-
пасную плоскую шайбу, корончатую гайку и
шплинт.
Частота вращения вала двигателя зависит от
размеров гребного винта и состояния лодки.
Если подвесной мотор эксплуатируется при
оборотах коленчатого вала выше допустимых,
то это отрицательно повлияет на состояние
двигателя и приведет к серьезным поврежде-
ниям. Использование правильно подобран-
ного гребного винта обеспечивает высокую
динамику, высокую максимальную скорость,
отличную топливную экономичность и ком-
фортность хода. Кроме того, увеличивается
срок службы двигателя.
Для правильного подбора гребного винта об-
ратитесь к официальному дилеру компании
Honda, который занимается продажей и об-
служиванием подвесных моторов.
1. Проверьте гребной винт на наличие
повреждений, износа и деформаций.
Замените неисправный гребной винт.
2. Проверьте правильность монтажа
гребного винта.
3. Проверьте шплинт на наличие
повреждений.

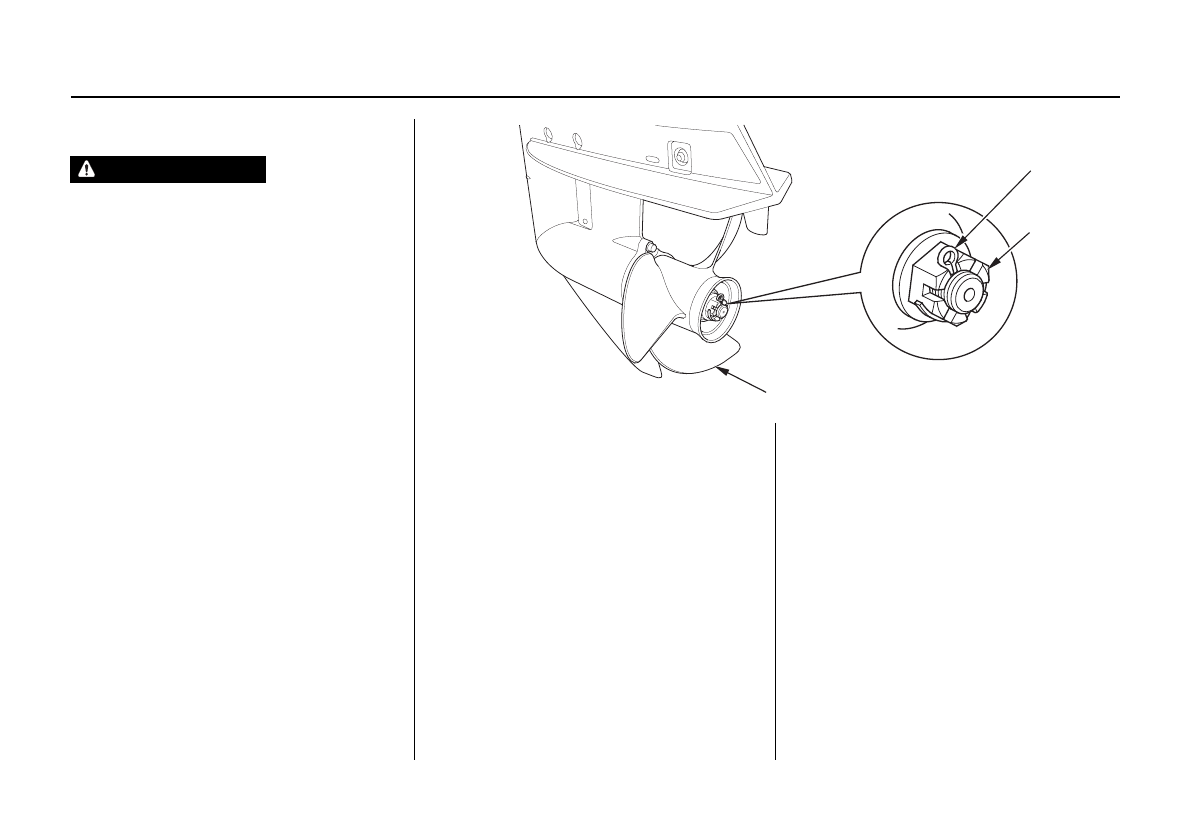

ГРЕБНОЙ ВИНТ
КОРОНЧАТАЯ
ГАЙКА
ШПЛИНТ
