116
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

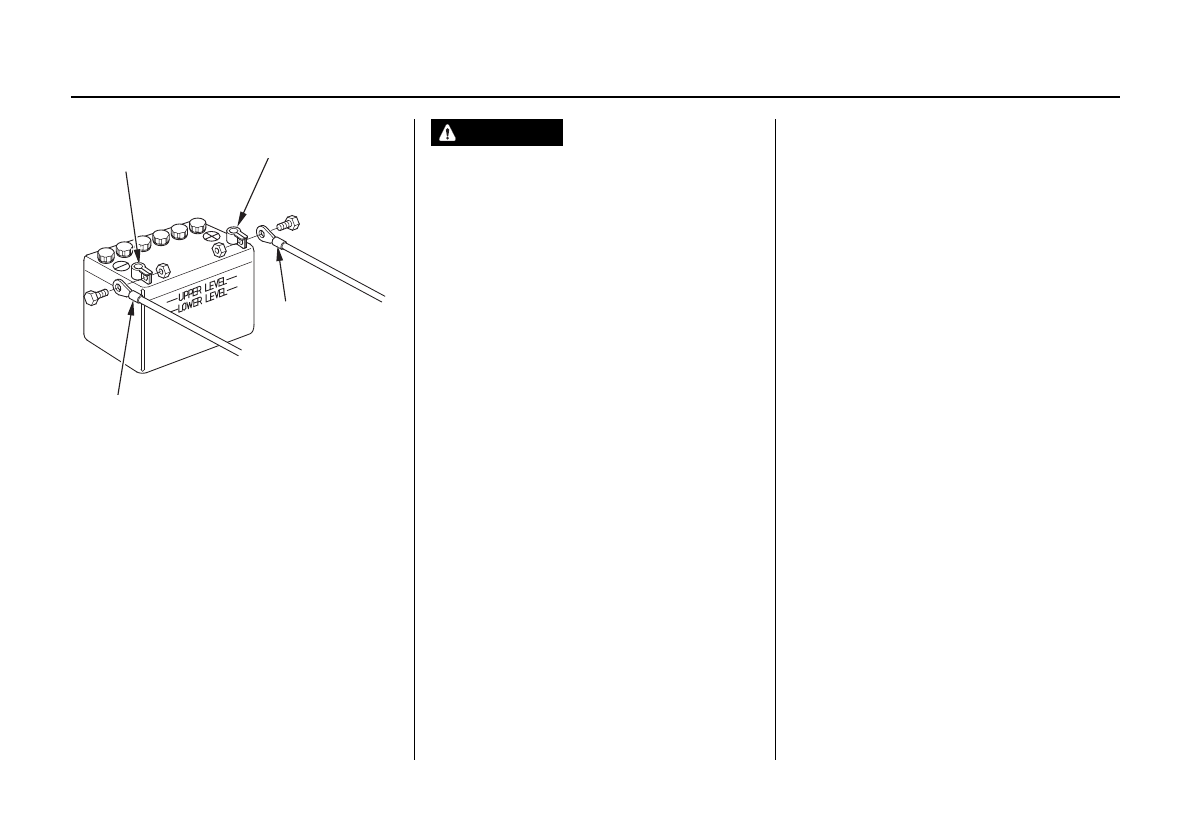

3. Присоедините клемму красного провода
к положительному полюсному выводу
батареи (+), затем присоедините клемму
черного провода к отрицательному
выводу батареи (-). Надежно затяните
болты и гайки. Нанесите на клеммы
и выводы аккумуляторной батареи
защитную пластичную смазку.
ВНИМАНИЕ
Отключая аккумуляторную батарею,
помните, что сначала необходимо от-
соединить клемму от отрицательного
вывода батареи (-). Подключая акку-
муляторную батарею, сначала необ-
ходимо присоединить клемму к по-
ложительному выводу (+), а затем - к
отрицательному выводу (-) батареи.
Запрещается отключать или подклю-
чать аккумуляторную батарею в обрат-
ной последовательности. Это может
привести к короткому замыканию при
касании инструментом полюсных вы-
водов батареи.
(-) ОТРИЦАТЕЛЬНЫЙ
ПОЛЮСНЫЙ ВЫВОД
(+) ПОЛОЖИТЕЛЬНЫЙ
ПОЛЮСНЫЙ ВЫВОД
ЧЕРНЫЙ
КРАСНЫЙ
