Установите подвесной мотор на корме в диа-
метральной плоскости лодки.
Антикавитационная плита должна находить-
ся на уровне 0 -50 мм ниже днища лодки.
Уровень установки зависит от назначения
лодки и типа ее корпуса. Придерживайтесь
рекомендуемой заводом-изготовителем лод-
ки высоты.
ПРИМЕЧАНИЕ
• Антикавитационная плита должна
располагаться на глубине не менее 100 мм
(относительно свободной поверхности
воды). В противном случае, возможно
недостаточное поступление воды в насос
системы охлаждения и перегрев двигателя.
• Низкая установка подвесного мотора
может привести к повреждению двигателя.
При максимальной нагрузке на лодку,
полностью опустите подвесной мотор
и заглушите двигатель. Убедитесь, что
выпускное отверстие холостого хода
находится на расстоянии 150 мм или выше
от уровня воды.

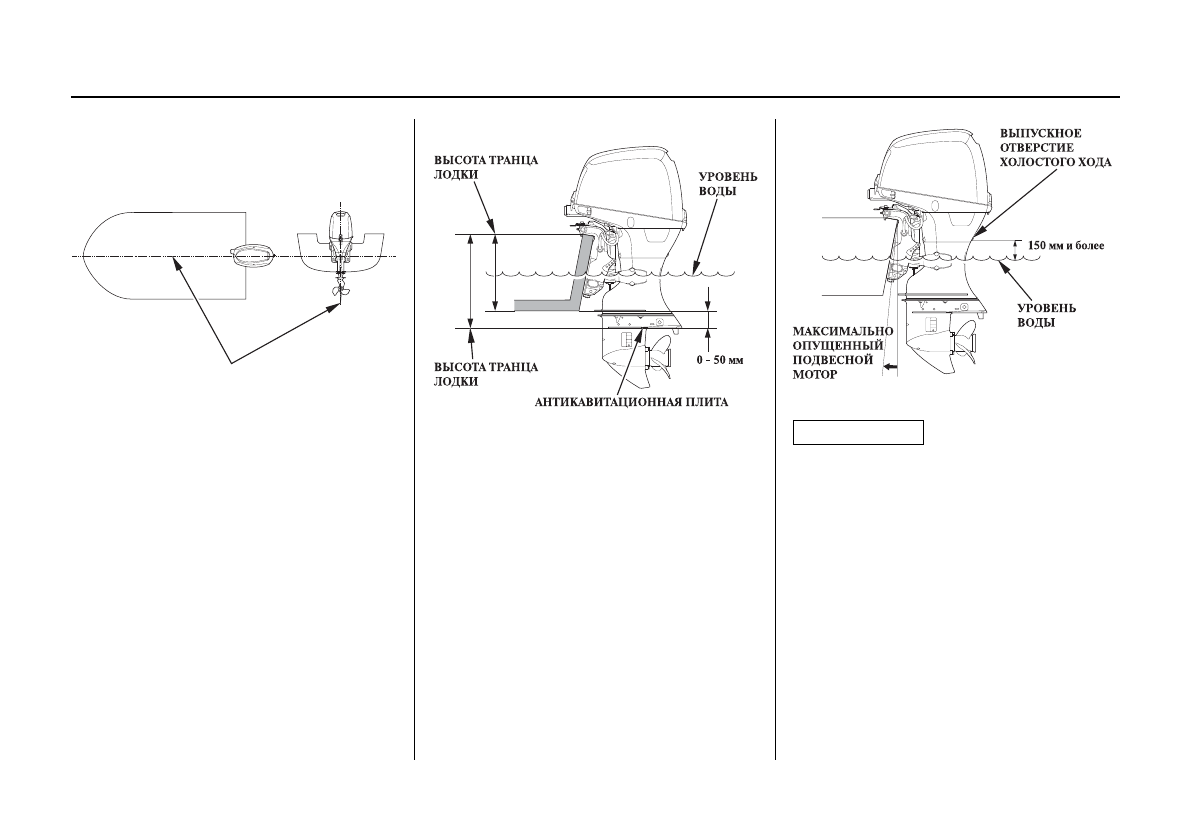

Расположение
УСТАНОВКА ПОДВЕСНОГО МОТОРА
ДИАМЕТРАЛЬНАЯ ПЛОСКОСТЬ
Расположение подвесного мотора по высоте
