УСТАНОВКА ПОДВЕСНОГО МОТОРА
Установка дистанционного управления (базо-
вое или дополнительное оборудование)
ПРИМЕЧАНИЕ
Неправильно установленная система рулевого
управления, пост дистанционного управления
или трос дистанционного управления, а также
использование неподходящих узлов системы
дистанционного управления может привести
к непредсказуемым и опасным последствиям.
Для правильного монтажа дистанционного уп-
равления обратитесь к официальному дилеру
компании Honda, занимающегося продажей и
обслуживанием подвесных моторов.
Имеется три модели постов дистанционного
управления.
Выберите модель поста дистанционного уп-
равления, которая лучше всего подходит для
вашей лодки. При этом следует учесть место
монтажа поста, удобство манипулирования
органами управления и прочие факторы.
Для получения более подробной информа-
ции обратитесь к официальному дилеру ком-
пании Honda, занимающемуся продажей и
обслуживанием подвесных моторов.
Пост дистанционного управления следует
установить так, чтобы судоводителю было
удобно управлять рычагом и пользоваться
выключателями. Убедитесь в отсутствии пре-
пятствий на пути прокладки тросового при-
вода дистанционного управления.
К расположению постов управления других
типов предъявляются аналогичные требова-
ния.

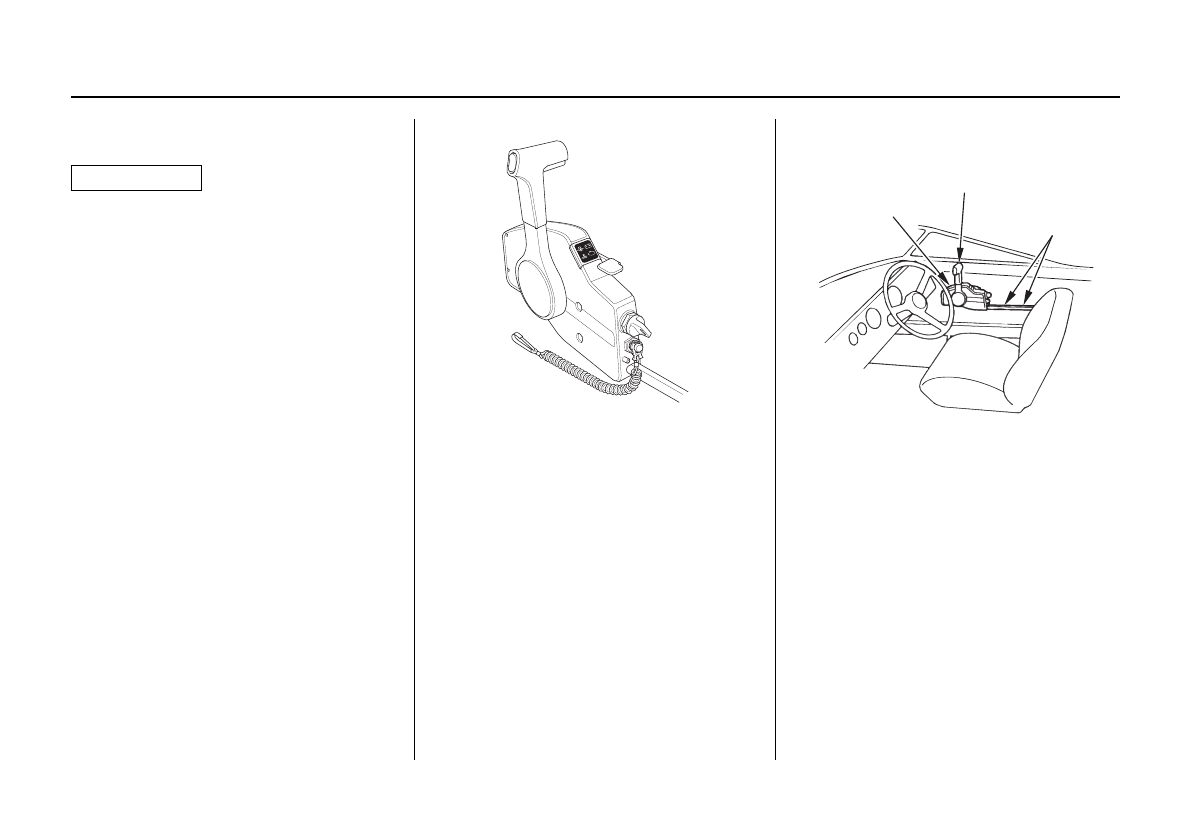

БОКОВОЙ ПОСТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
< Расположение поста дистанционного
управления >
ПОСТ ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
РЫЧАГ ДИСТАНЦИОННОГО
РЫЧАГ ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
КАБЕЛЬ
ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
