31

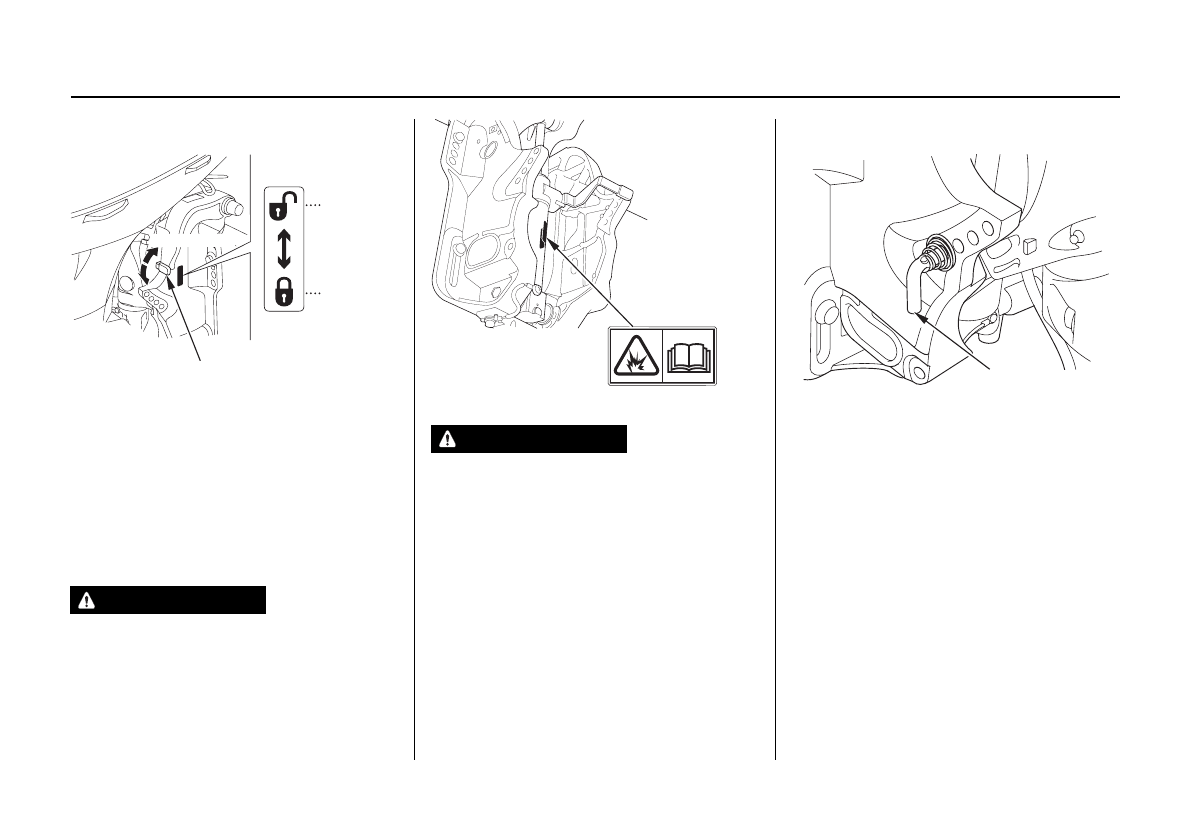

ОРГАНЫ УПРАВЛЕНИЯ И ПРИНЦИПЫ РАБОТЫ (тип G)
Используйте рычаг механизма для временно-
го подъема подвесного мотора из воды, когда
лодка движется по мелководному участку,
подходит к причалу или устанавливается на
якорь на мелководье. При поднятом рычаге
подвесной мотор можно поднять из воды.
При опускании рычага подвесной мотор
фиксируется.
ПРЕДУПРЕЖДЕНИЕ
Перед началом движения проверьте,
чтобы рычаг механизма подъема из
воды был опущен и подвесной мотор
зафиксирован. В противном случае
подвесной мотор может подняться из
воды на заднем ходу лодки и травми-
ровать пассажира (пассажиров).
ПРЕДУПРЕЖДЕНИЕ
Запрещается разбирать газовую стой-
ку механизма подъема, так как в ней
содержится газ под высоким давлени-
ем.
Переставляя палец, установите колонку под
требуемым углом наклона. Предусмотрено
пять различных углов наклона мотора, ко-
торые обеспечиваются пятью положениями
пальца.
FREE (ослабить)
LOCK
(заблокиi
ровать)
FREE
(ослабить)
РЫЧАГ МЕХАНИЗМА
ПОДЪЕМА ИЗ ВОДЫ
Рычаг механизма подъема из воды
Палец механизма регулировки
наклона мотора
ПАЛЕЦ МЕХАНИЗМА
РЕГУЛИРОВКИ
НАКЛОНА МОТОРА
