124
Если гребной винт получил повреждения от
удара о каменистое дно или другое препятс-
твие, замените гребной винт, следуя приве-
денным ниже инструкциям.
ПРЕДУПРЕЖДЕНИЕ
• Перед заменой гребного винта, во
избежание случайного пуска дви-
гателя снимите скобу с аварийного
выключателя двигателя.
ПРИМЕЧАНИЕ
Если перегорел предохранитель, определите
причину неисправности и затем установите на
место перегоревшего запасной предохранитель
аналогичного номинала. Если причина неис-
правности не устранена, новый предохранитель
может опять перегореть.
<Замена>
1. Остановите двигатель и отсоедините
повод аккумуляторной батареи.
2. Снимите кожух двигателя.
3. Снимите крышку корпуса
предохранителей и выньте перегоревший
предохранитель при помощи
специальных щипцов, хранящихся в
инструментальной сумке.
4. Вставьте новый предохранитель в гнездо.
РЕКОМЕНДУЕМЫЙ НОМИНАЛ
ПРЕДОХРАНИТЕЛЯ:
10 A, 15 A, 30 A
• Лопасти гребного винта являются
тонкими криволинейными пласти-
нами с острыми краями, поэтому
для защиты рук используйте толс-
тые перчатки.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

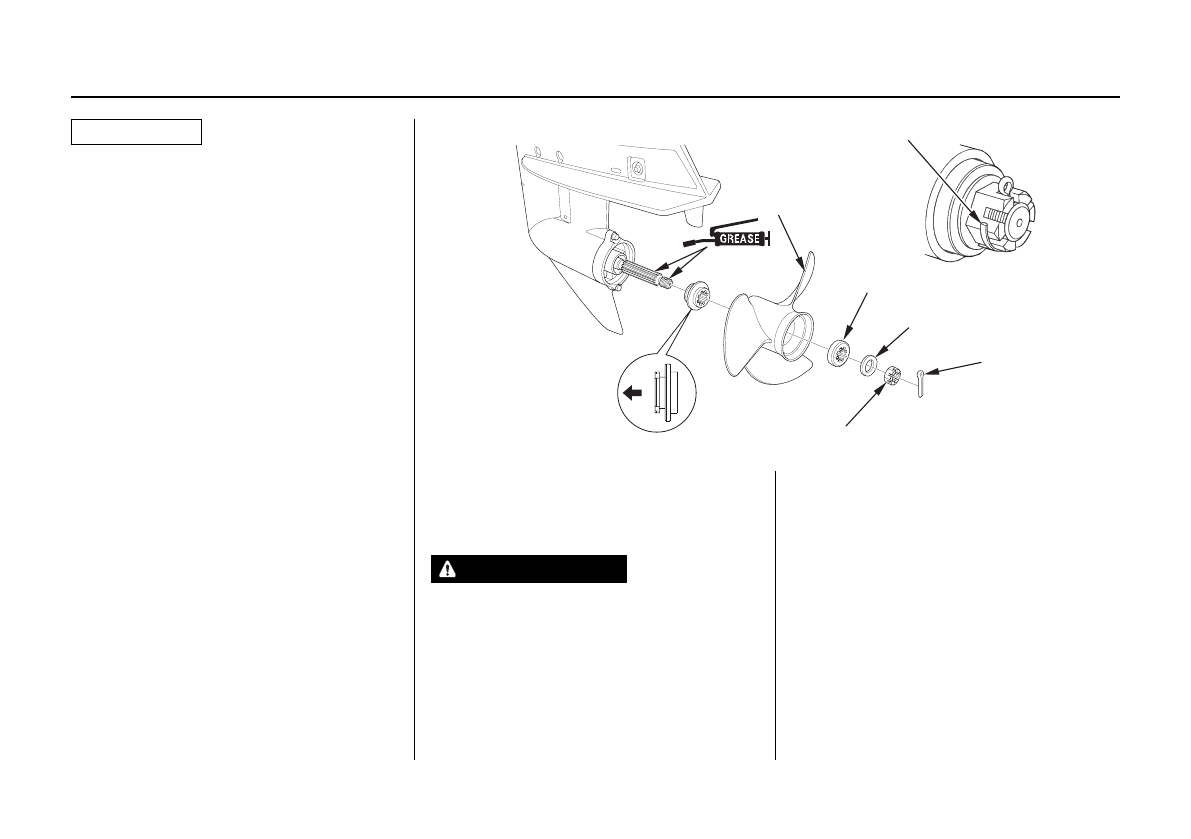

Гребной винт
УПОРНАЯ ВТУЛКА
ГРЕБНОЙ ВИНТ
ШПЛИНТ
ПЛОСКАЯ ШАЙБА
ШПЛИНТ
КОРОНЧАТАЯ ГАЙКА
ШАЙБА
