86
На стоянке поднимите подвесной мотор и
закрепите его в поднятом положении с по-
мощью рычага фиксатора. Переведите рычаг
дистанционного управления в НЕЙТРАЛЬ-
НОЕ положение и заглушите двигатель перед
началом подъема подвесного мотора.
ПРИМЕЧАНИЕ:
Перед подъемом мотора оставьте его в рабо-
чем положении в остановленном состоянии
для слива воды из двигателя.
Модификация Т
1. При помощи органов управления
системы изменения угла наклона
подвесного мотора поднимите его из
воды.
2. Опустите рычаг фиксатора мотора в
положение «LOCK» (заблокировать)
и опустите подвесной мотор до упора
рычага в транцевый кронштейн.
3. Для того, чтобы опустить мотор следует,
при помощи органов управления,
поднять его немного вверх и перевести
рычаг фиксатора в положение FREE
(ослабить).
Модификация G
1. Переведите рычаг механизма подъема
из воды в положение ОСВОБОДИТЬ и
полностью поднимите подвесной мотор
до упора, удерживая его за рукоятку на
капоте двигателя.
2. Опустите рычаг фиксатора подвесного
мотора в положение ЗАФИКСИРОВАТЬ
и медленно опустите подвесной мотор.
3. Переведите рычаг механизма подъема в
положение ЗАФИКСИРОВАТЬ.
4. Для того чтобы опустить подвесной
мотор, переведите рычаг механизма
подъема в положение ОСВОБОДИТЬ
и поднимите рычаг фиксатора мотора в
положение ОСВОБОДИТЬ. Опустите
подвесной мотор в требуемое положение
и переведите рычаг механизма подъема в
положение ЗАФИКСИРОВАТЬ.
ЭКСПЛУАТАЦИЯ
Стоянка

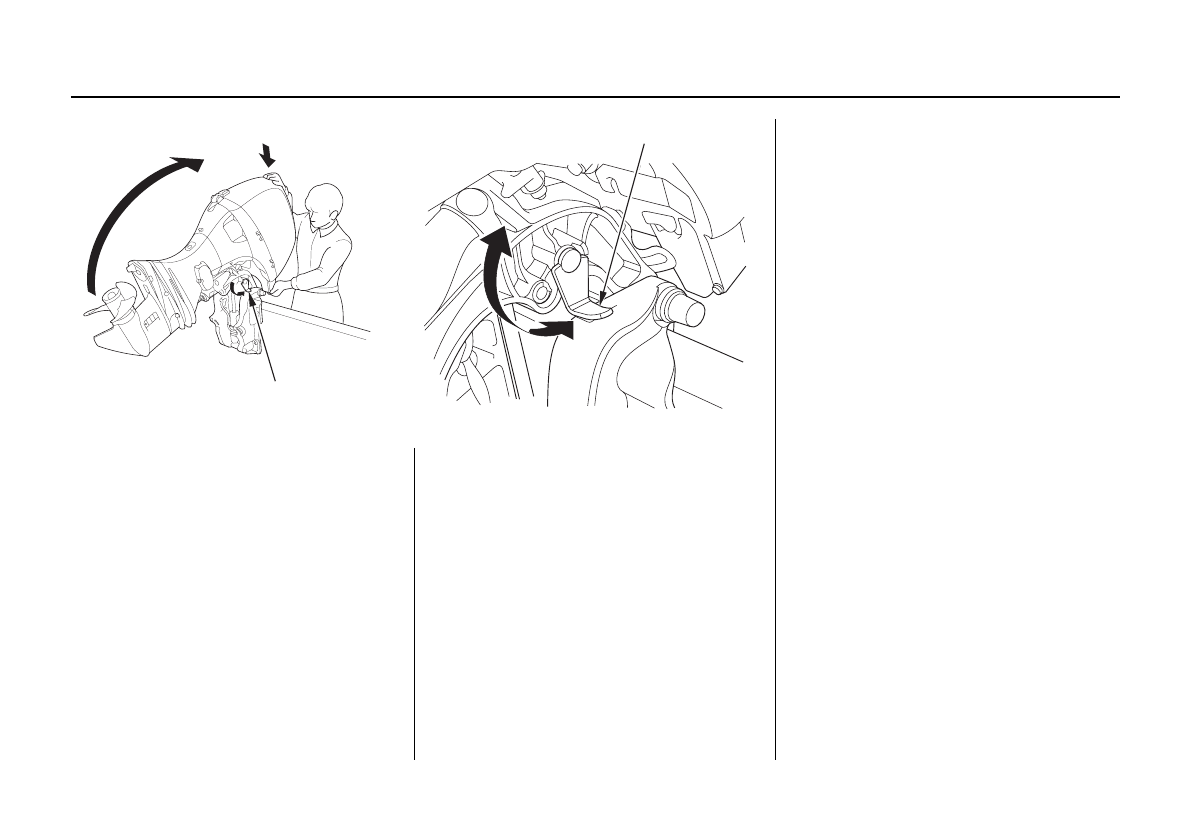

РЫЧАГ ФИКСАТОРА ПОДВЕСНОГО МОТОРА
В ПОДНЯТОМ ПОЛОЖЕНИИ
РЫЧАГ ФИКСАТОРА ПОДВЕСНОГО МОТОРА
В ПОДНЯТОМ ПОЛОЖЕНИИ
FREE
FREE
(ослабить)
(ослабить)
LOCK
LOCK
(заблокировать)
(заблокировать)
