70

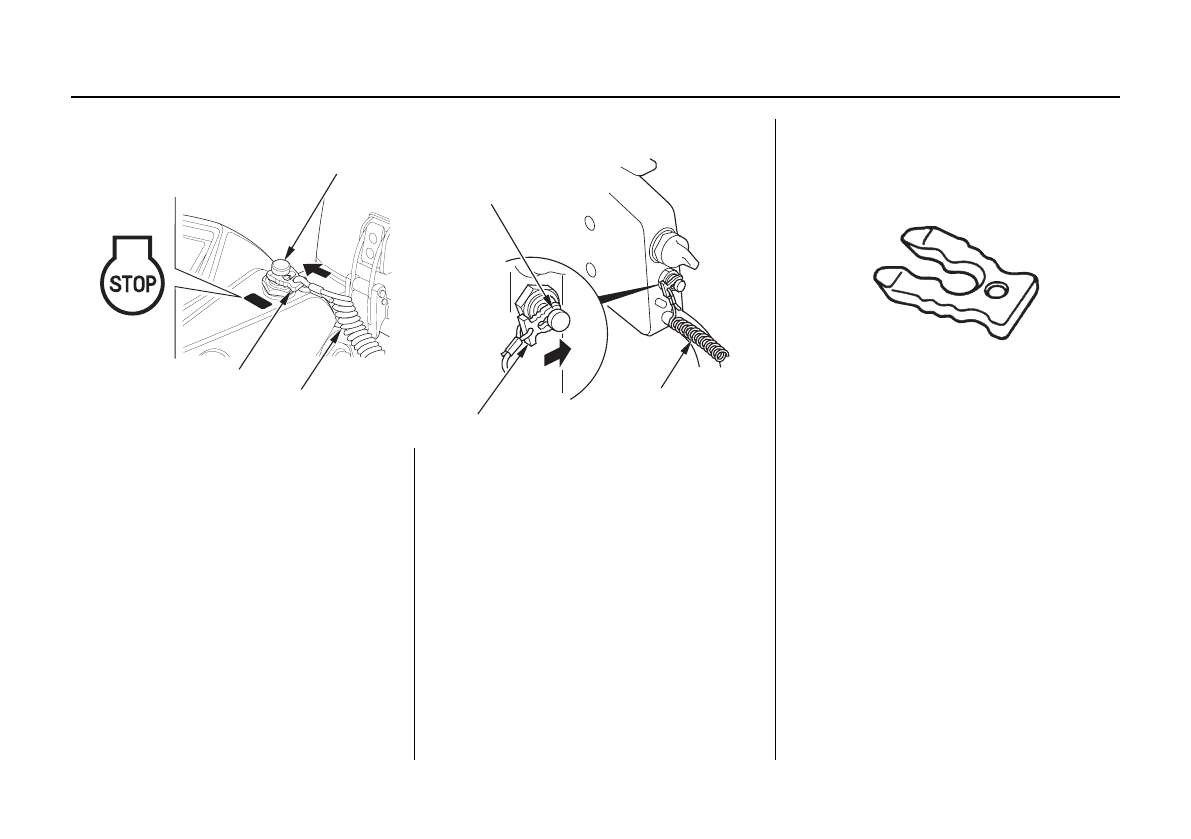

7. Вставьте скобу, расположенную на конце
аварийного линя, в кнопку аварийного
выключателя двигателя. Другой конец
аварийного линя должен быть надежно
прикреплен к запястью судоводителя.
ПРИМЕЧАНИЕ:
Если скоба аварийного линя не вставлена в
кнопку аварийного выключателя двигателя,
то осуществить запуск двигателя будет не
возможно.
Запасная скоба аварийного выключателя
двигателя расположена
(тип R1):
на посту дистанционного
управления (см. стр. 27).
Тип Н:
в сумке инструментов
(см. стр. 107).
ПУСК ДВИГАТЕЛЯ
(Тип Н)
(Тип R1)
АВАРИЙНЫЙ ВЫКЛЮЧАТЕЛЬ
ДВИГАТЕЛЯ
СКОБА АВАРИЙНОГО
ВЫКЛЮЧАТЕЛЯ ДВИГАТЕЛЯ
ЛИНЬ АВАРИЙНОГО
ВЫКЛЮЧАТЕЛЯ ДВИГАТЕЛЯ
АВАРИЙНЫЙ ВЫКЛЮЧАТЕЛЬ
ДВИГАТЕЛЯ
СКОБА АВАРИЙНОГО
ВЫКЛЮЧАТЕЛЯ ДВИГАТЕЛЯ
ЛИНЬ АВАРИЙНОГО
ВЫКЛЮЧАТЕЛЯ ДВИГАТЕЛЯ
ЗАПАСНАЯ СКОБА АВАРИЙНОГО
ВЫКЛЮЧАТЕЛЯ ДВИГАТЕЛЯ
