69
ПУСК ДВИГАТЕЛЯ

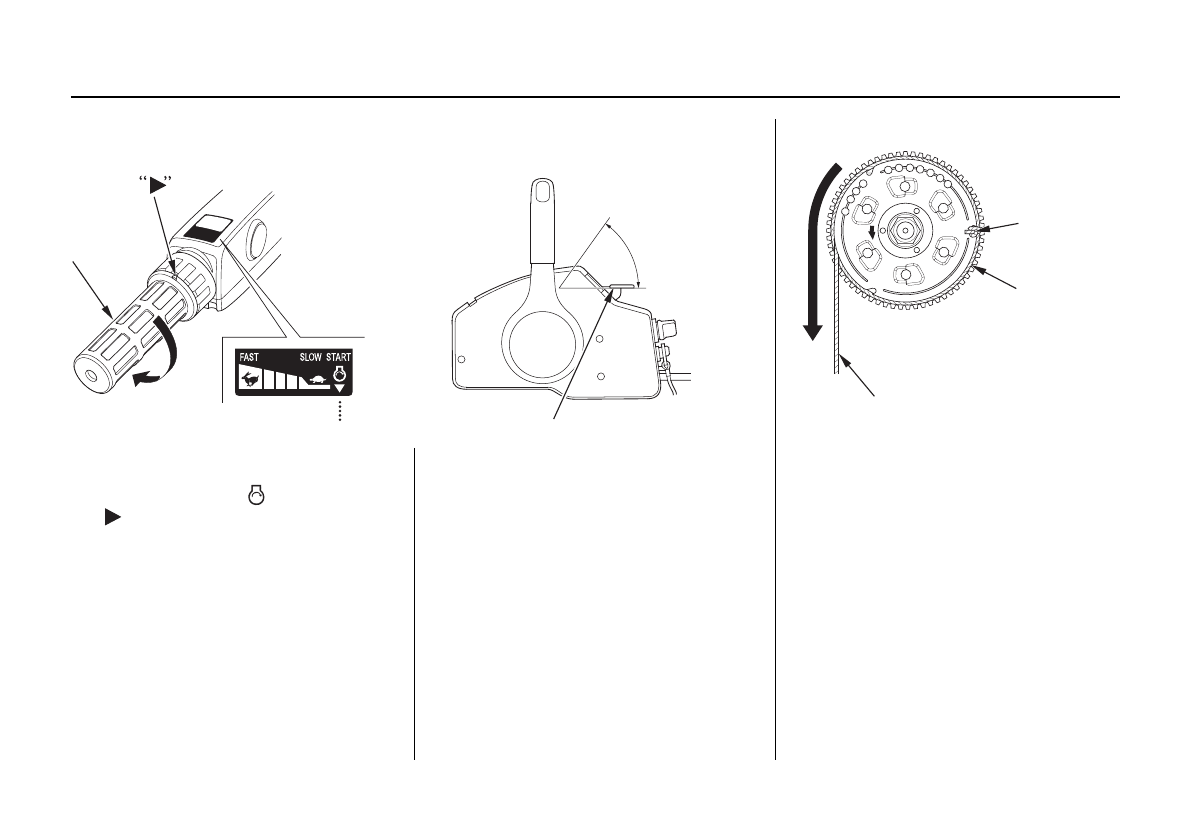

5. Тип Н:
Поворачивая рукоятку акселератора,
совместите символ «
» с маркировкой
«
», расположенной на румпеле.
Тип
R1:
Установите рычаг отключения редуктора
в положение START (Пуск) – низшее
положение рычага.
6. Установите ротор генератора
переменного тока таким образом, чтобы
вырезы находились слева и справа
на роторе, как показано на рисунке.
Зафиксируйте узел пускового шнура
(дополнительное оборудование) на
вырезе ротора генератора. Далее уложите
шнур в паз, обмотав его на полтора
оборота против часовой стрелки вокруг
ротора генератора.
(Тип Н)
(Tип R1)
МЕТКА
РУКОЯТКА
АКСЕЛЕРАТОРА
START (ПУСК)
START (ПУСК)
РЫЧАГ ОТКЛЮЧЕНИЯ РЕДУКТОРА
УЗЕЛ
РОТОР
ГЕНЕРАТОРА
ПЕРЕМЕННОГО
ТОКА
ПУСКОВОЙ
ШНУР
